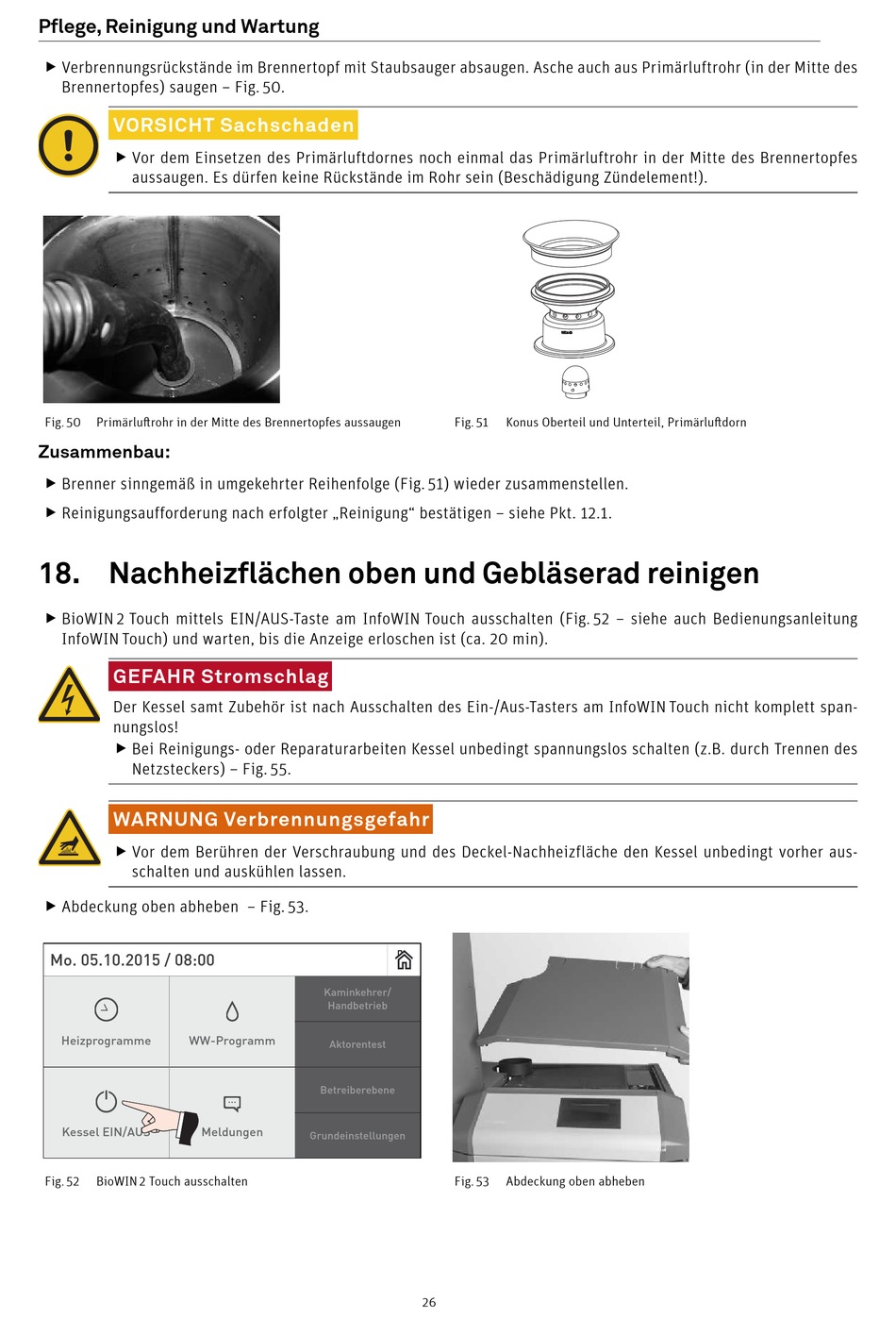

Pfl ege, Reinigung und Wartung
„ Verbrennungsrückstände im Brennertopf mit Staubsauger absaugen. Asche auch aus Primärluftrohr (in der Mitte des
Brennertopfes) saugen – Fig. 50.
VORSICHT Sachschaden
„ Vor dem Einsetzen des Primärluftdornes noch einmal das Primärluftrohr in der Mitte des Brennertopfes
aussaugen. Es dürfen keine Rückstände im Rohr sein (Beschädigung Zündelement!).
Fig. 50 Primärlu rohr in der Mitte des Brennertopfes aussaugen
Zusammenbau:
„ Brenner sinngemäß in umgekehrter Reihenfolge (Fig. 51) wieder zusammenstellen.
„ Reinigungsaufforderung nach erfolgter „Reinigung" bestätigen – siehe Pkt. 12.1.
18. Nachheizfl ächen oben und Gebläserad reinigen
„ BioWIN 2 Touch mittels EIN/AUS-Taste am InfoWIN Touch ausschalten (Fig. 52 – siehe auch Bedienungsanleitung
InfoWIN Touch) und warten, bis die Anzeige erloschen ist (ca. 20 min).
GEFAHR Stromschlag
Der Kessel samt Zubehör ist nach Ausschalten des Ein-/Aus-Tasters am InfoWIN Touch nicht komplett span-
nungslos!
„ Bei Reinigungs- oder Reparaturarbeiten Kessel unbedingt spannungslos schalten (z.B. durch Trennen des
Netzsteckers) – Fig. 55.
WARNUNG Verbrennungsgefahr
„ Vor dem Berühren der Verschraubung und des Deckel-Nachheizfläche den Kessel unbedingt vorher aus-
schalten und auskühlen lassen.
„ Abdeckung oben abheben – Fig. 53.
Mo. 05.10.2015 / 08:00
Heizprogramme WW-Programm
Kessel EIN/AUS Meldungen
Fig. 52 BioWIN 2 Touch ausschalten
Fig. 51
Kaminkehrer/
Handbetrieb
Aktorentest
Betreiberebene
Grundeinstellungen
Fig. 53
26
Konus Oberteil und Unterteil, Primärlu dorn
Abdeckung oben abheben
