Montage
3.2.3
Anbau an Schwenkantriebe
Für den Anbau an einen Schwenkantrieb nach VDI / VDE 3845 steht der folgende Anbausatz
zur Verfügung:

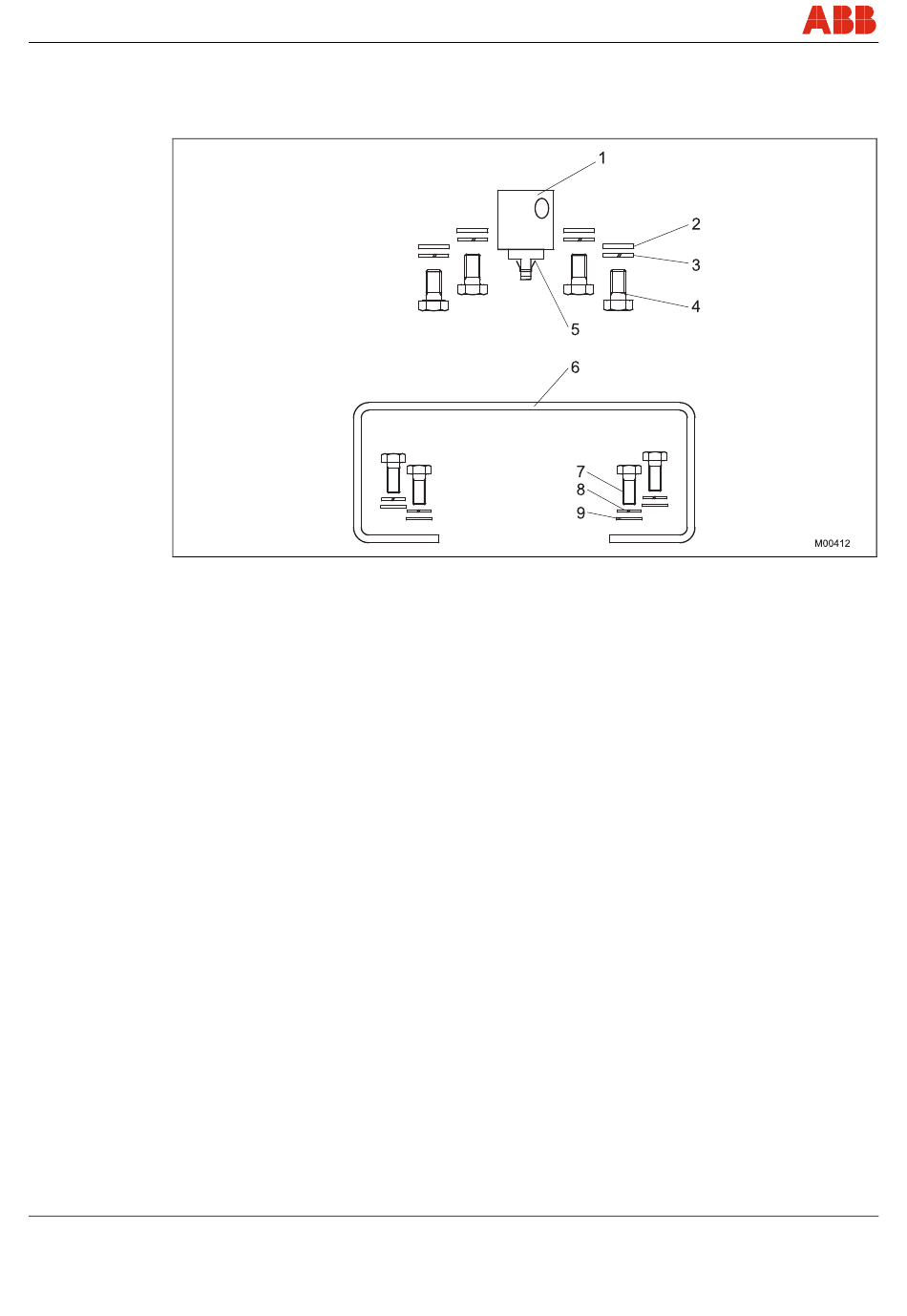

Abb. 10
•
Adapter (1) mit Feder (5)
•
je vier Schrauben M6 (4), Federringe (3) und Unterlegscheibe (2) zum Befestigen der
Anbaukonsole (6) am Stellungsregler
•
je vier Schrauben M5 (7), Federringe (8) und Unterlegscheibe (9) zum Befestigen der
Anbaukonsole am Antrieb
Benötigtes Werkzeug:
-
Schraubenschlüssel Weite 10 / 13
-
Innensechskantschlüssel Weite 3
18
TZIDC, TZIDC-110, TZIDC-120
CI/TZIDC/110/120-DE
