Montage

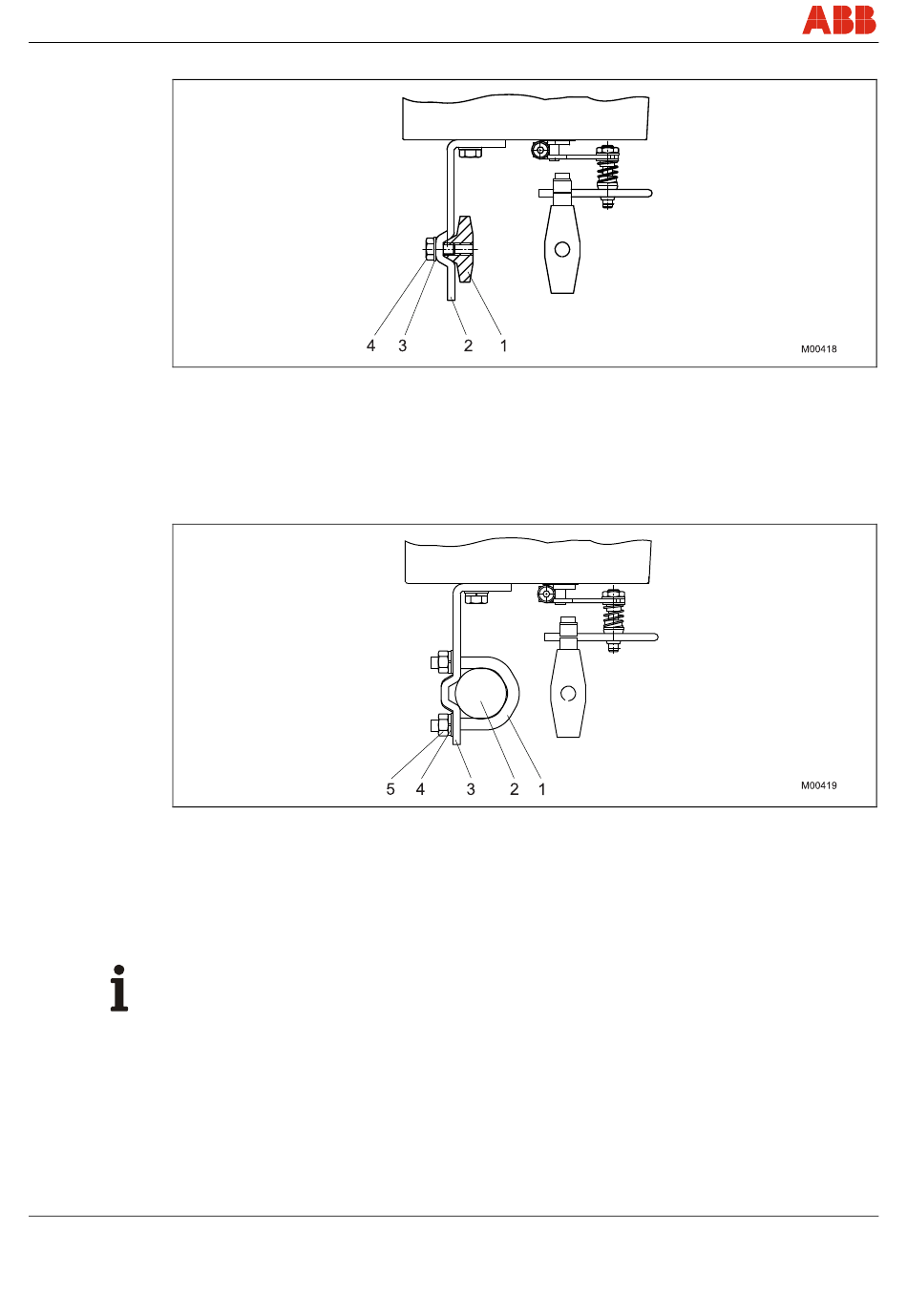

3.a Anbau an Gussrahmen
Abb. 7
• Anbauwinkel (2) mit Schraube (4) und Unterlegscheibe (3) am Gussrahmen (1) befestigen
oder
3.b Anbau an Säulenjoch
Abb. 8
• Anbauwinkel (3) in der geeigneten Position an das Säulenjoch (2) halten
• Bügelschrauben (1) von der Innenseite des Säulenjoch (2) her durch die Bohrungen des
Anbauwinkels stecken
• Unterlegscheiben (4) und Muttern (5) aufsetzen; Muttern handfest anziehen
WICHTIG (HINWEIS)
Die Höhenposition des Stellungsreglers so am Gussrahmen oder Säulenjoch ausrichten, dass
der Hebel bei halbem Hub der Armatur (augenscheinlich) waagerecht steht.
