UMBAUINSTRUKTIONEN
Der Umbau muss von einem anerkan-
nten Installateur ausgeführt werden.
1. Schließen Sie die Gaszufuhrleitung ab.
2. Entfernen Sie den Mantel.
3. Koppeln Sie den Ofen von der
Gaszufuhrleitung ab.
4. Ziehen Sie den Ofen von der Wand
fort.
Auswechseln der Teile:

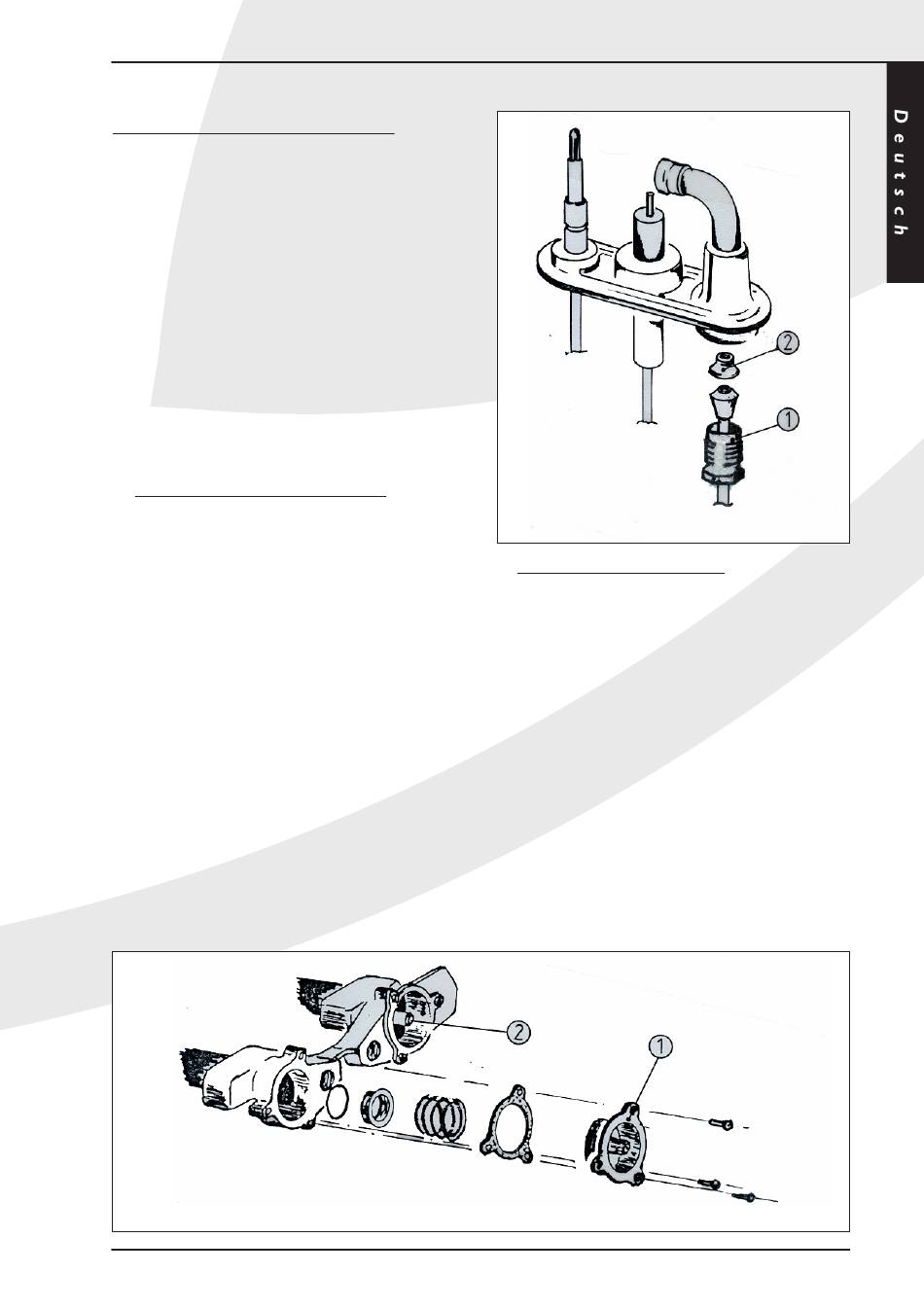

1. Zündflammenspritzdüse
Lösen Sie die Schraube, mit der
der Zündflammenbrenner an der
Unterseite des des Brennerunits
befestigt ist und ziehen Sie den
Zündflammenbrenner vorsichtig
von seinem Platz. Lösen Sie die
Mutter (Fig. 1, No.1) am Ende
der Zündflammenleitung und ent-
fernen Sie die Zündflammendüse
(Fig. 1, No.2). Setzen Sie eine
neue Zündflammendüse ein und
schrauben Sie die Mutter von der
Zündflammenleitung gut fest.
Befestigen Sie den
Zündflammenbrenner wieder an der
Unterkante des Brennerunits.
UMBAUINSTRUKTIONEN
2. Hauptbrennerdüsen
Entfernen Sie die Frontplatte (Fig.
2, No.1) vom vordersten Brenner,
indem Sie die 3 Schrauben lösen.
Nehmen Sie die Kompressionsfeder
aus dem Gusswerk und ent-
fernen Sie danach die schalenför-
mige Spritzdüse. Entfernen Sie
den schwarzen O- ring der alten
Spritzdüse und bringen Sie diesen
an der neuen Spritzdüse an. Bringen
Sie danach die einzelnen Teile in
umgekehrte Reihenfolge wieder an.
Wiederholen Sie dies beim
hintersten Brenner.
Fig. 2
9
Fig. 1
