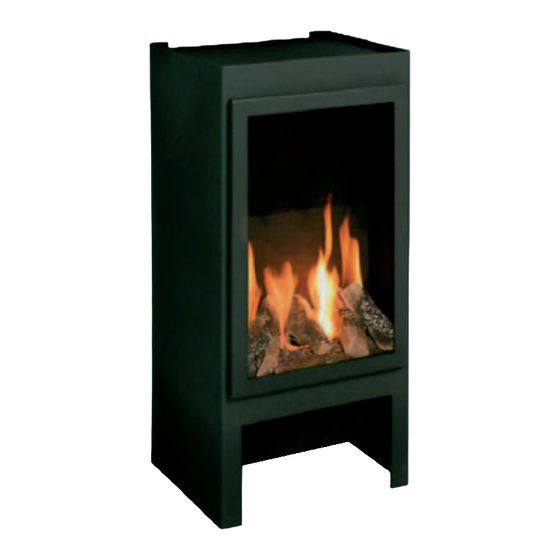

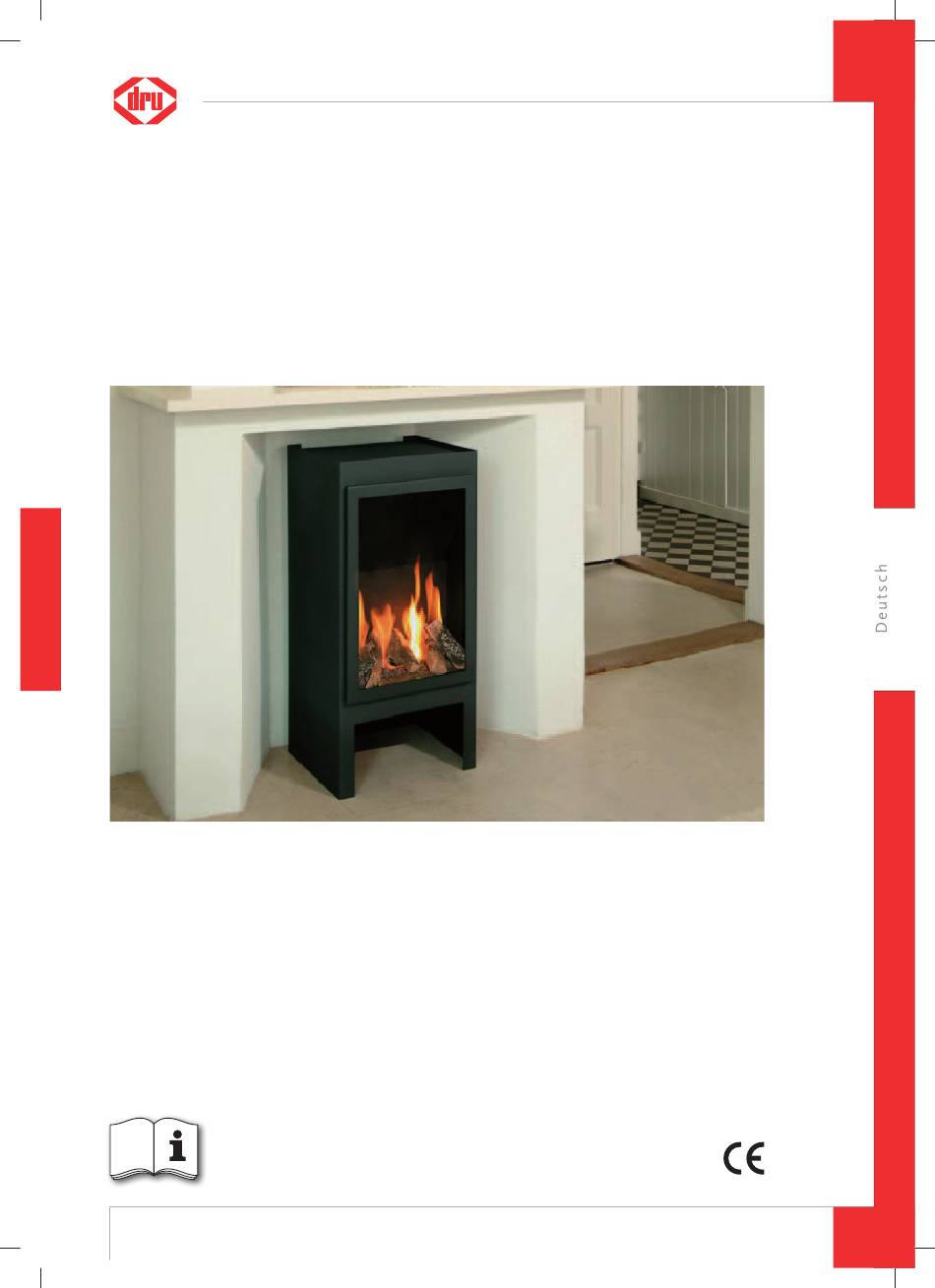

- Seite 1 Solo G20/G25 Installationsvorschrift (DE / AT / BE / LU / CH) Bewahren Sie dieses Dokument sorgfältig auf 95900605 DE Install_G20.indd 1 95900605 DE Install_G20.indd 1 2-2-10 12:50 2-2-10 12:50...
-
Seite 2: Inhaltsverzeichnis
Teile Vorwort Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Somit ist gewährleistet, dass Sie auf Jahre hinaus mit Ihrem Gerät zufrieden sein werden. -
Seite 3: Einleitung
Das Gerät wird mit einer drahtlosen, batteriebetriebenen Fernbedienung geliefert. CE-Erklärung Hiermit erklären wir, dass das von DRU in den Handel gebrachte Gasheizgerät in seiner Konzeption und Bauweise den grundlegenden Anforderungen der EU-Richtlinie für Gasheizgeräte entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn ohne die schriftliche Genehmigung von DRU Änderungen am Gerät vorgenommen werden. -
Seite 4: Anweisungen
S O L O I N S TA L L AT I O N S V O R S C H R I F T ➠ Achten Sie beim Aufbau des Geräts selbst beziehungsweise beim Verlegen der Abgasrohre immer auf einen Sicher- heitsabstand von mindestens 500 mm von allen brennbaren Objekten oder Materialien;... -
Seite 5: Umbau Des Oberen Anschlusses Zum Hinteren Anschluss Des Geräts
S O L O I N S TA L L AT I O N S V O R S C H R I F T 6.4 Umbau des oberen Anschlusses zum hinteren Anschluss des Geräts Standardmäßig wird das Gerät mit einem oberen Anschluss (siehe 1) für das Verbrennungsgasableitungs- / Abb. -
Seite 6: Verbrennungsgasableitungs- / Verbrennungsluftzuleitungssystem
(siehe Absatz 6.6.3) verlegt werden. Eventuell kann aber auch ein bestehender Ableitungskanal verwendet werden (siehe Absatz 6.6.4). Achtung - Ausschließlich das von DRU gelieferte konzentrische System (Ø100 / Ø150 mm) verwenden. Dieses System wurde gemeinsam mit dem Gerät geprüft. DRU kann die einwandfreie und sichere Funktion anderer Systeme nicht garantieren und dafür keinerlei Verantwor- tung übernehmen. -
Seite 7: Direkter Anschluss An Die Wanddurchführung
S O L O I N S TA L L AT I O N S V O R S C H R I F T 6.6.2.1 Direkter Anschluss an die Wanddurchführung Wenn das Gerät direkt an die Fassadendurchführung angeschlossen wird (siehe 4a), muss die primäre Belüftung Abb. - Seite 8 S O L O I N S TA L L AT I O N S V O R S C H R I F T Dabei geht man wie folgt vor: ➠ In den ersten beiden Spalten der Tabelle 1 liest man die Zahl der benötigten Kniestücke und die horizontale Gesam- trohrlänge ab.
-
Seite 9: Einbau Des Konzentrischen Systems Mit Dachdurchführung
In den Schornstein wird ein fl exibles Edelstahlrohr zur Ableitung der Verbrennungsgase eingesetzt. Der Platz darum herum dient als Verbrennungsluftzufuhr. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: ➠ nur zulässig unter Verwendung des speziellen DRU-Bausatzes für den Schornsteinanschluss. Die Installationsvorschrift wird mitgeliefert. ➠ Die Abmessungen müssen mindestens 150 x 150 mm betragen;... -
Seite 10: Anschließen Der Gasleitung
S O L O I N S TA L L AT I O N S V O R S C H R I F T 6.7 Anschließen der Gasleitung Beim Anschließen der Gasleitung geht man wie folg vor; Einzelheiten sind auch dem Absatz 6.3 zum Thema „Gasan- schluss“... -
Seite 11: Einbau Des Holzrahmens
S O L O I N S TA L L AT I O N S V O R S C H R I F T Abb. 8 Abb. 9 Abb. 10 Abb. 11 6.9 Einbau des Holzrahmens Das Gerät wird mit einem Holzrahmen geliefert. Achtung Halten Sie die nachstehenden Anweisungen strikt ein, um keine Gefahrensituationen zu verursachen: - Verwenden Sie ausschließlich den mitgelieferten Holzrahmen. - Seite 12 S O L O I N S TA L L AT I O N S V O R S C H R I F T Afb. 12 Afb. 13 95900605 DE Install_G20.indd 12 95900605 DE Install_G20.indd 12 2-2-10 12:50 2-2-10 12:50...
- Seite 13 S O L O I N S TA L L AT I O N S V O R S C H R I F T Afb. 14 Afb. 15 95900605 DE Install_G20.indd 13 95900605 DE Install_G20.indd 13 2-2-10 12:50 2-2-10 12:50...
-
Seite 14: Ausbau Der Scheibe
S O L O I N S TA L L AT I O N S V O R S C H R I F T 6.10.1 Ausbau der Scheibe Beim Ausbau der Scheibe geht man schrittweise wie folgt vor: ➠ Den Fensterrahmen an der Unterkante hochdrücken. -
Seite 15: Endkontrolle
S O L O I N S TA L L AT I O N S V O R S C H R I F T Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und gefahrlos funktioniert, sind vor der Inbetriebnahme die nach- stehenden Kontrollen erforderlich. -
Seite 16: Wartung
S O L O I N S TA L L AT I O N S V O R S C H R I F T Wartung Das Gerät muss einmal jährlich von einem qualifi zierten Fachinstallateur für Gasheizgeräte und Kamine überprüft, gereinigt und eventuell auch repariert werden. -
Seite 17: Störungen
S O L O I N S TA L L AT I O N S V O R S C H R I F T 11. Störungen Die nachstehende Tabelle enthält eine Übersicht über möglicherweise auftretende Störungen, deren potenzielle Ursachen und Behebung. Tabelle 3: Störungsdiagnose Problem Mögliche ursache... -
Seite 18: Anlage 1 Mitgelieferte Teile
S O L O I N S TA L L AT I O N S V O R S C H R I F T Anlage 1 Mitgelieferte Teile Der nachstehenden Tabelle ist zu entnehmen, welche Teile mit dem Gerät mitgeliefert werden. Tabelle 4: Mitgelieferte Teile Komponente Anzahl... - Seite 19 S O L O I N S TA L L AT I O N S V O R S C H R I F T Notizen ........................................... . .
- Seite 20 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven 95900605 DE Install_G20.indd 20 95900605 DE Install_G20.indd 20 2-2-10 12:50 2-2-10 12:50...
