fixation appropriées. Dégagez le
levier de compression de la pièce
en fonte, puis déposez l'injecteur
parabolique. Déposez le joint
torique de l'ancien injecteur et
montez celui?ci sur le nouvel
injecteur. Ensuite, remontez les
pièces et composants dans
l'ordre inverse de leur dépose.
Répétez l'opération pour le brûleur
arrière.
3. Injecteur à débit réduit
Déposez l'injecteur à débit réduit
(Fig. 3, N°1) situé du côté droit du
bloc de régulation de l'alimentation
de gaz. Montez un nouvel injecteur à
débit réduit et fixez-le correctement.
4. Réglage de la pression
d'alimentation du brûleur
Raccordez de nouveau la conduite
d'alimentation de gaz à l'appareil de
chauffage et ouvrez l'alimentation
de gaz, sachant qu'il s'agit désormais
d'un nouveau gaz.
Le bloc de régulation de
l'alimentation de gaz est doté d'un
point de mesure de la pression qui
permet de contrôler sans la moin-
dre difficulté la pression du gaz qui
alimente le brûleur au moyen d'un
manomètre. Dévissez complètement
la vis d'accès au point de mesure
de la pression (Fig. 3, N°2) et rac-
cordez le manomètre. Pour régler
la pression, il faut agir sur la vis de
réglage du dispositif de régulation de
la pression (Fig. 3, N°3). Il convient
faire tourner cette vis dans le sens
des aiguilles d'une montre pour
augmenter la pression et dans le
INSTRUCTIONS DE CONVERSION

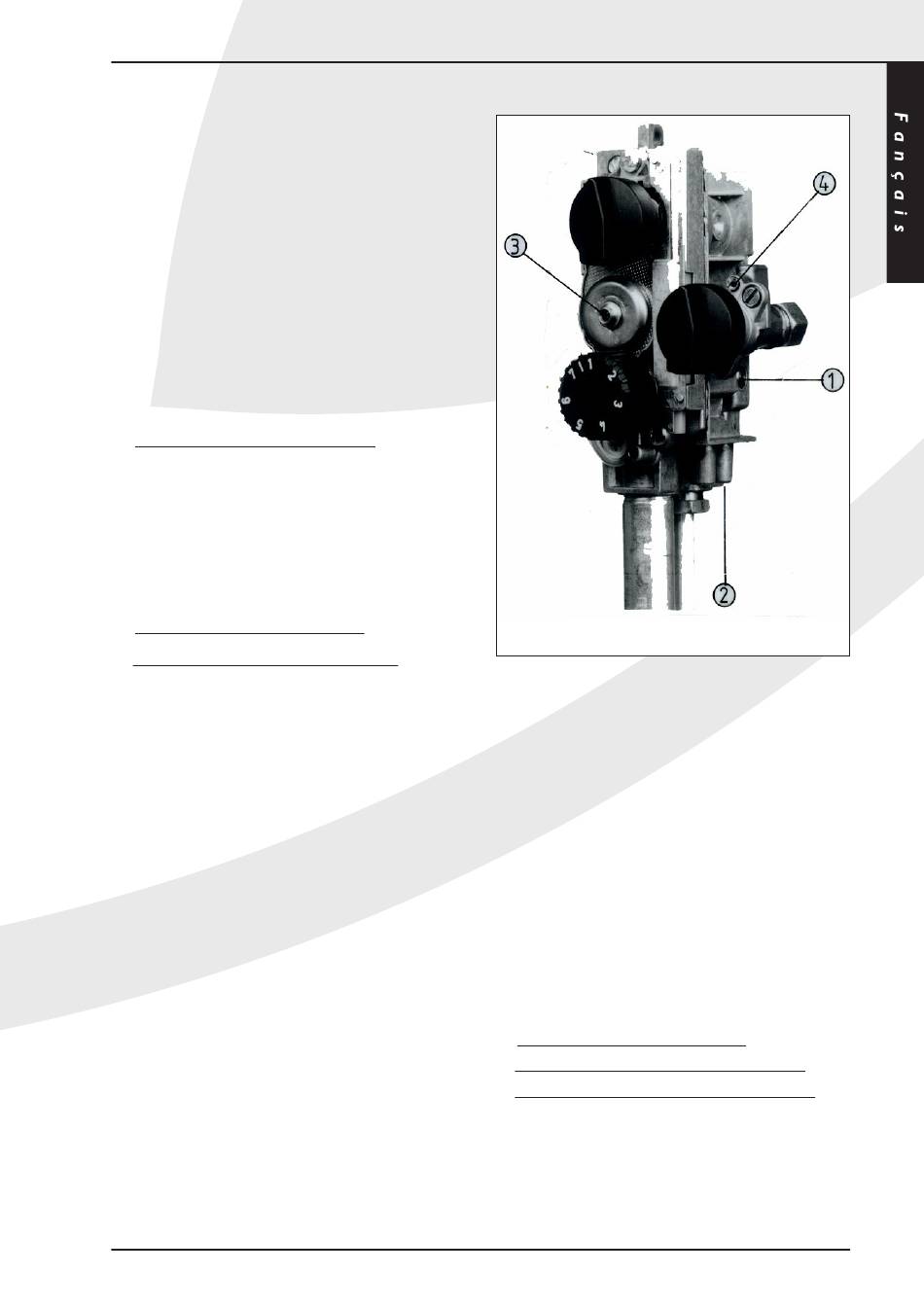

Fig. 3
sens contraire des aiguilles d'une
montre pour la réduire.
Allumez la veilleuse. Amenez le
thermostat deux brûleurs sur la
position la plus élevée et réglez
immédiatement leur pression
d'alimentation.
Eteignez les deux brûleurs, déposez
le manomètre et remontez la vis
d'accès au point de mesure de la
pression.
5. Réglage de la pression
d'alimentation du brûleur à
débit réduit (brûleur arrière)
Le groupe des brûleurs est pourvu
d'un point de mesure de la pres-
sion qui permet de contrôler sans la
moindre difficulté la pression du gaz
7
Fig. 3
