Dru Maestro 80/2 RCH Installationsanleitung

G20/g25/g25.3 (erdgas) g31 (propan)
Vorschau ausblenden Andere Handbücher für Maestro 80/2 RCH:
Inhaltsverzeichnis

Werbung

Quicklinks

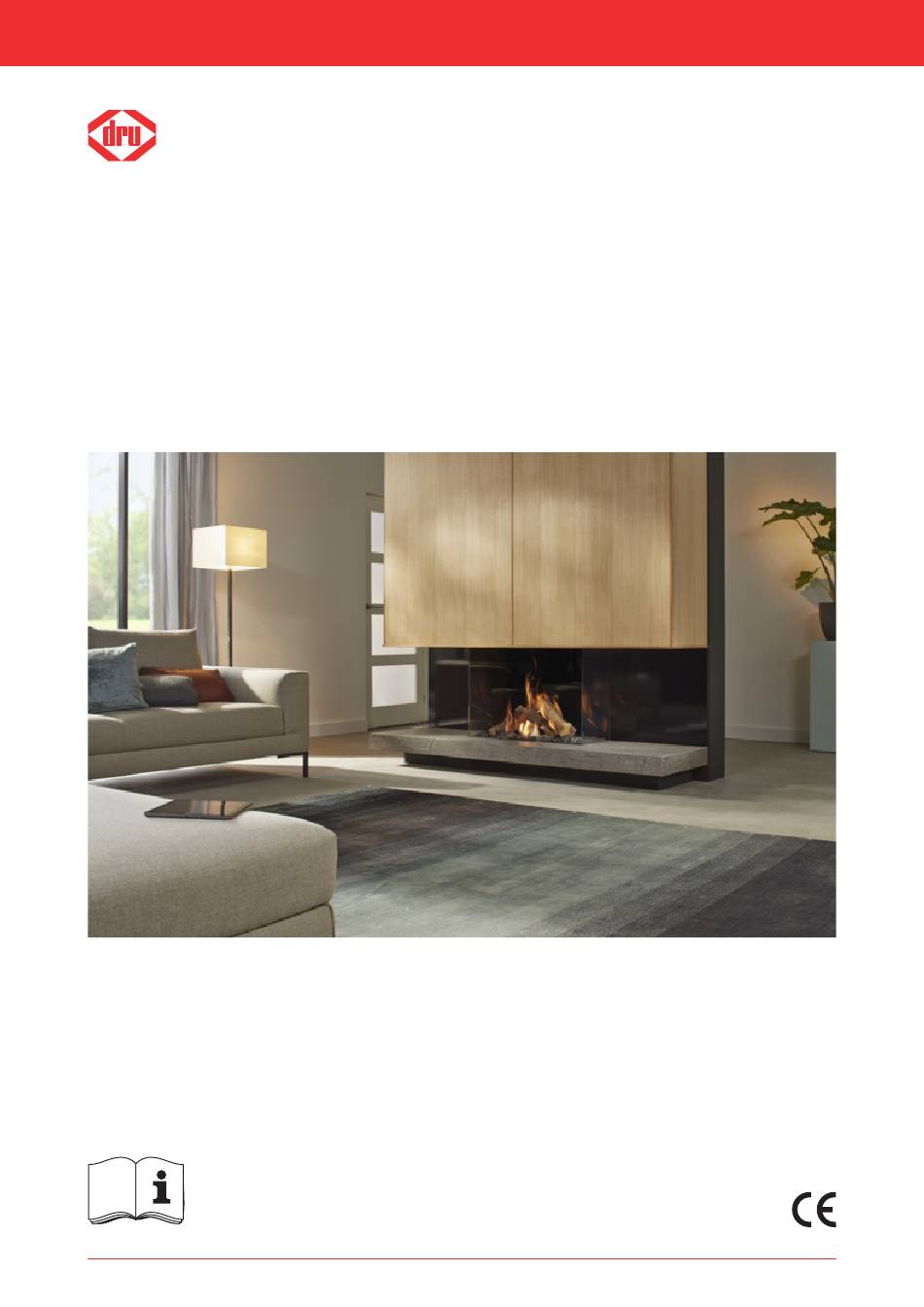

Installationsanleitung
Maestro 80/2 RCH
Maestro 80/3 RCH
G20/G25/G25.3 (Erdgas) G31 (Propan)
Deutsch
Dieses Dokument bitte sorgfältig aufbewahren
DRU-778372-DE--0618-1
959.094.07.DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dru Maestro 80/2 RCH

Inhaltszusammenfassung für Dru Maestro 80/2 RCH

  • Seite 1 Installationsanleitung Maestro 80/2 RCH Maestro 80/3 RCH G20/G25/G25.3 (Erdgas) G31 (Propan) Deutsch Dieses Dokument bitte sorgfältig aufbewahren DRU-778372-DE--0618-1 959.094.07.DE...

  • Seite 2: Inhaltsverzeichnis

    I nst allati on sanleitung Inhalt 1. Stufenplan für die Installation 2. Einleitung 3. CE-Kennzeichnung/Konformitätserklärung 4. Technische Daten 5. SICHERHEIT 5.1 Allgemein 5.2 Vorschriften 5.3 Sicherheitsanweisungen 6. Vorbereitung 6.1 Auspacken 6.2 Gastyp 6.2.1 Umrüsten auf einen anderen Gastyp 6.3 Gasanschluss 6.4 Elektrischer Anschluss 6.5 Komponenten der Geräteregelung 7 Installation...
  • Seite 3 I nst allati on sanleitung 9. Ansteuerung/Bedienung 9.1 Das Prinzip des Zündzyklus 9.2 Anschließen des Schaltkontakts (wenn zutreffend) 9.3 Zusätzlicher Netzanschluss (max. 80 W, 230 VAC) 9.4 Fernbedienungen 9.4.1 Schwarze Fernbedienung für den Benutzer 9.4.2 Orange Fernbedienung für den Installateur 9.5 Andere Arten der Bedienung 9.5.1 Verdrahtet 9.5.2 Drahtlos...

  • Seite 4: Stufenplan Für Die Installation

    I nst allati on sanleitung 1. Stufenplan für die Installation Im Folgenden werden die wichtigsten Schritte bei der Installation beschrieben. Führen Sie diese Schritte aus und haken Sie diese ab, wenn sie richtig ausgeführt sind. Lesen Sie die Installationsanleitung komplett durch, bevor Sie das Gerät installieren. Kontrollieren Sie, ob der richtige Gerätetyp geliefert wurde (siehe Tabelle 4-1).

  • Seite 5: Einleitung

    I nst allati on sanleitung 2. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen Gasgeräterichtlinie.

  • Seite 6: Technische Daten

    I2EK, I2ELL, I2H, I2E+, I2E, I3P Konzentrischer Anschluss des Geräts 200/130 Anwendbare konzentrische Systeme DRU LAS ES-I 200/130, DRU LAS ES-E 200/150/100, DRU LAS ES-I 150/100, DRU LAS AG-I 150/100, DRU PV-I 100/60 Ausführung des Flammenschutzes Getrennte Zünd-/Ionisierungsstifte Schutz der Atmosphäre Nein Druckausgleichsluke Max.

  • Seite 7: Sicherheit

    - Positionieren Sie die hitzebeständigen elektrischen Anschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Verwenden Sie ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr (das konzentrische System). Bei der Installation eines frei stehenden Geräts: Halten Sie beim Aufstellen des Geräts den angegebenen Mindestabstand zu der Rückwand und den Seitenwänden ein (siehe Tabelle 4-1).

  • Seite 8: Vorbereitung

    I nst allati on sanleitung 6. Vorbereitung 6.1 Auspacken Beim Auspacken sind folgende Punkte zu beachten: Das gesamte Verpackungsmaterial entfernen. Alle im Lieferumfang enthaltenen Teile im, auf dem und/oder am Gerät herausnehmen bzw. entfernen. Das Gerät und das Zubehör auf (Transport-)Schäden überprüfen. Gegebenenfalls Kontakt mit dem Lieferanten aufnehmen.

  • Seite 9: Gastyp

    Wenn Sie dieses Gerät für die Verwendung mit einem anderen Gastyp umrüsten möchten, nehmen Sie bitte vorher Kontakt mit der Serviceabteilung von DRU auf und erkundigen Sie sich nach den Möglichkeiten. Das Umrüsten muss durch einen anerkannten Gasinstallateur ausgeführt werden.

  • Seite 10: Komponenten Der Geräteregelung

    I nst allati on sanleitung 6.5 Komponenten der Geräteregelung In diesem Absatz werden die Komponenten behandelt, mit denen das Gerät geregelt wird (siehe Abb. 6-1). (IN) 38p-0318 /3 Legende Abb. 6-1: A = Gasregelblock; regelt die Gaszufuhr zu den Brennern B = Empfänger;...

  • Seite 11: Installation

    I nst allati on sanleitung 7 Installation 7.1 Aufstellen des Geräts In den verschiedenen Unterabsätzen werden die verschiedenen Möglichkeiten beim Aufstellen des Geräts beschrieben. Für alle diese Unterabsätzen gilt die folgende allgemeine Beschreibung für das Aufstellen des Geräts: Stellen Sie das Gerät am Installationsort auf und berücksichtigen Sie dabei Folgendes: - Die Einbauabmessungen des Geräts (siehe Abb.
  • Seite 12 I nst allati on sanleitung 38c-2252 /0 Maestro 80-2 R RCH...

  • Seite 13: Gerät Stehend Montieren

    I nst allati on sanleitung 7.1.1 Gerät stehend montieren Halten Sie bei der stehenden Montage des Geräts die folgenden Anweisungen ein: Stellen Sie die Höhe des Geräts mithilfe der Stellfüße ein und richten Sie das Gerät genau waagerecht aus. Befestigen Sie das Gerät mithilfe der Wandbügel an der Wand (siehe Abb. 7-1 (A) oder 7-2 (A)). 7.1.2 Gerät hängend montieren Halten Sie bei der hängenden Montage des Geräts die folgenden Anweisungen ein: Legen Sie die Position und die Höhe des Geräts (siehe Abb.

  • Seite 14: Weitere Einbaumöglichkeiten

    I nst allati on sanleitung 7.2 Weitere Einbaumöglichkeiten Das Gerät kann mit einem Plateau aufgestellt werden. Dies ist in Kombination mit einer unteren Zierleiste oder mit einem direkt an das Glas anschließenden Plateau möglich. Der dazugehörige Kaminumbau kann mit oder ohne „falsche(r) Wand“...
  • Seite 15 I nst allati on sanleitung 38C-2500...
  • Seite 16 I nst allati on sanleitung 38C-2501...
  • Seite 17 I nst allati on sanleitung tooltip 38C-2504 tooltip...

  • Seite 18: Anbringen Des Bügels Mit Gasregelblock Und Zubehör Unter Dem Plateau

    I nst allati on sanleitung 7.2.3 Anbringen des Bügels mit Gasregelblock und Zubehör unter dem Plateau Wenn beim Aufstellen mit einem Plateau kein Platz mehr für den Schaltkasten vorhanden ist, muss der Bügel mit Gasregelblock direkt unter dem Plateau angebracht werden. Dazu verwenden Sie das Zubehör „Elektro-Schutzkasten“. Bringen Sie den Bügel mit Gasregelblock mit Zubehör mithilfe des im Lieferumfang enthaltenen Schutzkastens unter dem Plateau an (siehe Abb.
  • Seite 19 I nst allati on sanleitung...

  • Seite 20: Rückwand Direkt An Das Glas Der Seitenscheibe Anschließend

    I nst allati on sanleitung 7.2.4 Rückwand direkt an das Glas der Seitenscheibe anschließend (siehe Abb. 7-8 und 7-9). Gehen Sie beim Einbauen von der Wand bis zur Seitenscheibe wie folgt vor: Sorgen Sie dafür, dass die Rückwand die richtigen Abmessungen hat (siehe Abb. 7-8). Lösen Sie die Parkerschrauben der vertikalen Zierleiste um einige Umdrehungen und stellen Sie die Profile auf den richtigen Abstand ein.
  • Seite 21 I nst allati on sanleitung 38C-2503 >5mm 38C-2502...

  • Seite 22: Schornsteinfassung

    I nst allati on sanleitung 7.2.5 Schornsteinfassung Wenn der Kaminumbau aus Steinmaterial besteht, ist der Einbau einer Schornsteinfassung erforderlich. Eine Schornsteinfassung ist erforderlich, um zu verhindern, dass das Gerät durch das Gewicht des Materials belastet wird. Gehen Sie beim Anbringen der Schornsteinfassung wie folgt vor (siehe Abb. 7-10 und 7-11): Bringen Sie die Schornsteinfassung auf die gewünschte Größe.
  • Seite 23 I nst allati on sanleitung 2 mm 38C-2506 7-10 38C-2507 7-11...
  • Seite 24 I nst allati on sanleitung...

  • Seite 25: Konzentrisches System

    äußeren Rohres finden Sie bei den technischen Daten in Tabelle 4-1. Das konzentrische System wurde gemeinsam mit dem Gerät geprüft/abgenommen. Andere konzentrische Systeme sind nicht zugelassen. Die Tabelle unten enthält eine Übersicht über die verschiedenen konzentrischen Systeme von DRU und ihre Anwendung: Tabelle 7-1: Konzentrische Systeme und ihre Anwendung System Für dieses...
  • Seite 26 Ins tal lati ehandl eiding Tabelle 7-2: Windschutzeinrichtungen Öffnungsdurchmesser und Ausführung Brennbares Material Feuerfestes Material ø Ausführung ø Hinweis System (mm) (mm) LAS AG-1 150/100 Öffnung der Windschutzeinrichtung LAS ES-I 150/100 belüften. Ein Spalt rundum das Rohr LAS ES-I 200/130 mit einer Breite von 2 mm ist ausreichend.

  • Seite 27: Windschutzeinrichtung Über Dach (C31)

    I nst allati on sanleitung 7.3.2 Windschutzeinrichtung über Dach (C31) Die Windschutzeinrichtung über Dach kann sowohl in ein Schrägdach als auch in ein Flachdach münden. Die Windschutzeinrichtung über Dach kann je nach Bedarf mit einer Klebeplatte für Flachdächer beziehungsweise mit einer verstellbaren Universaldachpfanne für Schrägdächer geliefert werden.
  • Seite 28 I nst allati on sanleitung Tabelle 7-3: Bestimmung der Zulässigkeit eines konzentrischen Systems bei Verwendung einer Windschutzeinrichtung über Dach G20/G25/G25.3/ Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern Keine Bögen 2 Bögen 3 Bogen 4 Bogen 5 Bogen Situation ist nicht zulässig Tabelle 7-4: Bedingungen für die Einstellung des Geräts bei Verwendung einer Windschutzeinrichtung über Dach...
  • Seite 29 I nst allati on sanleitung...

  • Seite 30: Windschutzeinrichtung An Der Außenwand (C11)

    I nst allati on sanleitung 7.3.4 Windschutzeinrichtung an der Außenwand (C11) Bei Verwendung einer Windschutzeinrichtung an der Außenwand (C11) gilt: Die Konstruktion des gewählten Systems muss zulässig sein. Kontrollieren Sie, ob die vertikale Rohrlänge innerhalb der minimalen Länge liegt (siehe Tabelle 7-5). Kontrollieren Sie, ob die horizontale Rohrlänge (ohne Windschutzeinrichtung an der Außenwand) innerhalb der minimalen und maximalen Länge liegt (siehe Tabelle 7-5).
  • Seite 31 I nst allati on sanleitung Tabelle 7-5c Tabelle 7-5d 0 - 8m 1x90° 1x90° 38C-744ZM 38C-744i Einstellung Anwenden Einstellung Anwenden Lufteinlassführung Lufteinlassführung Drosselschieber Drosselschieber Rauchgasverteilerplatte Rauchgasverteilerplatte - Verwenden Sie ausschließlich ein konzentrisches System - Verwenden Sie ausschließlich ein konzentrisches System mit 200/130 mm, inklusive einer Windschutzeinrichtung mit 200/130 mm, inklusive einer Windschutzeinrichtung an der Außenwand.
  • Seite 32 I nst allati on sanleitung...

  • Seite 33: Anschluss An Ein Bestehendes Schornsteinrohr (C91)

    Durchmesser von 100 mm für die Abfuhr der Abgase in den Schornstein eingebaut. Der Platz rund um dieses Rohr wird für die Verbrennungsluftzufuhr verwendet. Verwenden Sie dazu die Abstandshalter von DRU. Setzen Sie alle drei Meter einen solchen Abstandshalter ein.
  • Seite 34 Beschädigungen verursacht werden). Bringen Sie die Lüftungsöffnungen (entlüftend) vorzugsweise auf beiden Seiten des Kaminumbaus an. Verwenden Sie dazu Lüftungselemente von DRU. Kontrollieren Sie folgende Punkte, bevor Sie den Kaminumbau vollständig verschließen: - Ist die Abgasabfuhr/das konzentrische System auf die richtige Weise angebracht? - Sind die Kanäle, die Befestigungsbügel und evtl.
  • Seite 35 I nst allati on sanleitung ≥ 15 ≤ 100 ≤ 494 ≥ 420 V-out ≥ 200cm² 2 mm ≥ 150 2 mm ≥ 410* V-in ≥ 80cm² 38C-2497 7-13a * Dabei wird davon ausgegangen, dass die Bedienungsluke auf die angegebene Weise eingebaut wurde. 800 mm 700 mm 38C-2498...

  • Seite 36: Montage Des Schaltkastens

    I nst allati on sanleitung 7.5 Montage des Schaltkastens In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Typenschild, der Gasregelblock und (wenn zutreffend) die zum DRU PowerVent-System gehörenden Komponenten. ® Der Schaltkasten ist so entworfen, dass alle Komponenten, Einstell-, Mess- und Regelmöglichkeiten optimal zugänglich sind und die Komponenten optimal funktionieren.
  • Seite 37 I nst allati on sanleitung 180° 180° >15mm 180° 38c-2511 7-14...

  • Seite 38: Das Gerät

    I nst allati on sanleitung 8 Das Gerät 8.1 Scheiben Nach dem Einlegen des Holzblock-Sets (siehe Absatz 8.3) können die Scheiben eingesetzt werden: - Gehen Sie beim Aus- und Einbauen der Scheiben vorsichtig vor, sodass diese nicht beschädigt werden. - Verwenden Sie zum Lösen/Festziehen der Parkerschrauben den mitgelieferten Steckschlüssel. - Verwenden Sie zum Lösen/Festziehen der Innensechskantschrauben den mitgelieferten Inbusschlüssel (wenn zutreffend).

  • Seite 39: Gerät Mit Glas Auf 2 Seiten

    I nst allati on sanleitung 8.1.1.2 Gerät mit Glas auf 2 Seiten: (siehe Abb. 8-2). Halten Sie die vertikale Zierleiste (1) an der Oberseite fest, kippen Sie die vertikale Zierleiste und nehmen Sie sie heraus. Drehen Sie die Parkerschrauben der vertikalen Glasleiste (2) heraus und entfernen Sie die vertikale Glasleiste. Schieben Sie die untere Zierleiste (3) nach vorne (wenn zutreffend).

  • Seite 40: Einsetzen Der Scheibe

    I nst allati on sanleitung 38C-2514 8-2b 8.1.2 Einsetzen der Scheibe Beim Einsetzen der Scheibe gehen Sie wie oben beschrieben vor, jedoch in umgekehrter Reihenfolge: - Fingerabdrücke auf der Scheibe sind zu vermeiden beziehungsweise müssen entfernt werden, da diese andernfalls einbrennen.

  • Seite 41: Einstellung Des Geräts

    I nst allati on sanleitung 8.2 Einstellung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem Abzugssystem gut funktioniert. Dazu muss eventuell ein Drosselschieber eingebaut, die mittlere Platte oben im Gerät entfernt und/oder die Lufteinlassführung ausgebaut werden.

  • Seite 42: Lufteinlassführung

    I nst allati on sanleitung 8.2.2 Lufteinlassführung Die Lufteinlassführung ist separat im Lieferumfang enthalten. Um diese einsetzen zu können, muss zuerst die mittlere Brennerplatte ausgebaut werden. Gehen Sie beim Einsetzen der Lufteinlassführung wie folgt vor (siehe Abb. 8-4): Drehen Sie die Parkerschrauben aus der mittleren Brennerplatte (1) und nehmen Sie diese heraus. Drehen Sie die vormontierten Parkerschrauben heraus (2).

  • Seite 43: Powervent

    I nst allati on sanleitung 8.2.3 PowerVent® (wenn zutreffend) Dieses Gerät ist für das PowerVent®-System geeignet. Wenn die PowerVent®-Steuerkomponenten bei Lieferung dieses Geräts auf dem Bügel montiert sind, wurde das Gerät in der Fabrik bereits richtig eingestellt. Wenn das nicht der Fall ist, müssen Sie die folgenden Einstellungen kontrollieren, bevor Sie die Installationsanleitung vom PowerVent®...

  • Seite 44: Holzblock-Set

    I nst allati on sanleitung 8.3 Holzblock-Set Das Gerät wird mit einem Holzblock-Set geliefert. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen: - Verwenden Sie ausschließlich das mitgelieferte Holzblock-Set. - Legen Sie das Holzblock-Set genau gemäß...
  • Seite 45 I nst allati on sanleitung 38p-0022 38P-0608 8-10 38P-0609 38P-0028 /1 8-11 8-12 Das Flammenbild kann beeinflusst werden, indem das Vermiculit verschoben wird. - Das Vermiculit darf nicht über den Rand des Brenners hinausragen. - Das Brennerdeck muss jedoch ganz mit Vermiculit bedeckt bleiben, um die Lebensdauer des Brenners nicht zu verkürzen.
  • Seite 46 I nst allati on sanleitung 38P-0605/0 8-13...
  • Seite 47 I nst allati on sanleitung G20/G25/G25.3/G31 38P-0606/1 8-14...
  • Seite 48 I nst allati on sanleitung G20/G25/G25.3/G31 38P-0621/0 8-15...

  • Seite 49: Ansteuerung/Bedienung

    I nst allati on sanleitung 9. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Abb. 9-1 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Abb. 9-1 (O)). Mit der schwarzen Fernbedienung, die den Empfänger ansteuert, wird die Flammenhöhe geregelt und wird das Gerät gezündet und ausgeschaltet.

  • Seite 50: Das Prinzip Des Zündzyklus

    Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5 A/250 VAC/30 VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von DRU. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Abb. 9-2). Der Schaltkontakt ist nicht polarisiert.

  • Seite 51: Zusätzlicher Netzanschluss (Max. 80 W, 230 Vac)

    I nst allati on sanleitung 9.3 Zusätzlicher Netzanschluss (max. 80 W, 230 VAC) (wenn zutreffend) Dieser Anschluss ist ideal für eine eventuelle Beleuchtung oder ein Lüftungssystem im Kaminumbau geeignet und kann mit der Fernbedienung bedient werden (siehe Abb. 9-2 (C)). Die Spannung dieses Anschlusses ist mit der Netzspannung identisch und er darf maximal mit 80 Watt belastet werden.

  • Seite 52: Verdrahtet

    I nst allati on sanleitung 9.5.1 Verdrahtet Das verdrahtete Anschließen eines Domotica-Systems an den Empfänger erfolgt über eine Gleichspannung von 0-3 VDC (siehe Abb. 9-2 (D)). Eine Spannung über 3 V ist schädlich für den Empfänger und daher nicht erlaubt. Reduzieren Sie die Spannung bei Domotica-Systemen mit einer Ausgangsspannung von 0-10 V auf 0-3 VDC.

  • Seite 53: Drahtlos

    Lieferanten des Domotica-Systems erhältlich. 9.5.2.2 Ansteuerung über Anwendungssoftware Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control-App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Gehen Sie wie folgt vor, um das Gerät über die DRU Control-App anzusteuern: Testen Sie mithilfe der Fernbedienung, ob der Ort, an dem das Kommunikationsmodul eingebaut wird, innerhalb des Bereichs des Empfängers liegt.

  • Seite 54: Endkontrolle

    I nst allati on sanleitung 10. Endkontrolle Um eine einwandfreie Funktion des Geräts zu garantieren, müssen vor der Inbetriebnahme die folgenden Kontrollen durchgeführt werden. 10.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. Kontrollieren Sie die Anschlüsse, um sicherzustellen, dass sie gasdicht sind. Der Gasregelblock darf einem Druck von maximal 50 mbar ausgesetzt werden.

  • Seite 55: Verfahren Beim Zünden Des Hauptbrenners

    I nst allati on sanleitung Wenn der Hauptbrenner auch jetzt NICHT weiter brennt: 9. Schalten Sie das Gerät aus. 10. Konsultieren Sie das Schema mit Fehlermeldungen (siehe Anlage 1: Störungen). (Kehren Sie zu Schritt 1 zurück, wenn die Störung behoben ist.) Wenn der Hauptbrenner weiter brennt: 11.

  • Seite 56: Übergabe

    I nst allati on sanleitung 11. Übergabe Machen Sie den Benutzer mit dem Gerät vertraut. Informieren Sie den Benutzer unter anderem über die Inbetriebnahme, die Sicherheitsmaßnahmen, die Funktion der Fernbedienung und die jährliche Wartung (siehe die Bedienungsanleitung). - Weisen Sie den Benutzer an, bei Störungen/Funktionsproblemen sofort den Gashahn zu schließen und den Installateur hinzuzuziehen, um unsichere Situationen und Gefahren zu vermeiden.

  • Seite 57: Wartung

    I nst allati on sanleitung 12. Wartung Das Gerät muss einmal pro Jahr von einem Installateur mit den entsprechenden fachlichen Kompetenzen auf dem Gebiet von Gasheizungen und Elektrizität kontrolliert, gereinigt und eventuell repariert werden. Auf jeden Fall muss die reibungslose und sichere Funktion des Geräts überprüft werden. - Schließen Sie den Gashahn während der Wartungsarbeiten.

  • Seite 58: Bijlage 1: Storingen

    I nst allati on sanleitung Bijlage 1: Storingen Störungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust zwischen Kommunikationskabel hat keinen Für einen guten Kontakt der Empfänger und Brennerautomat Kontakt Anschlüsse des Kommunikationskabels sorgen Kommunikationskabel defekt Kommunikationskabel austauschen Empfänger überhitzt (60° über Schlechte Lüftung beim Empfänger Lüftung beim Empfänger verbessern Raumtemperatur)
  • Seite 59 I nst allati on sanleitung Störungen Fehlercode Problem Mögliche Ursache Behebung F08 (Fortsetzung) Ionisierungsstift blockiert Eventuell Vermiculit oder Chips vom (Ionisierungsstrom messen, Brenner entfernen wenn > 0 und < 1,8 uA) Ionisierungsstift defekt Ionisierungsstift austauschen (Ionisierungsstrom messen, wenn 0) ESYS wird nicht freigegeben ESYS befindet sich in „Hard-Lockout“...
  • Seite 60 I nst allati on sanleitung...
  • Seite 61 I nst allati on sanleitung...
  • Seite 62 I nst allati on sanleitung...
  • Seite 63 I nst allati on sanleitung...
  • Seite 64 I nst allati on sanleitung DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
