OMBOUWINSTRUCTIES
De ombouw moet worden uitgevoerd
door een erkende installateur.
1. Sluit de gastoevoerleiding af.
2. Verwijder de mantel.
3. Ontkoppel de kachel van de
gastoevoerleiding.
4. Haal de kachel van de wand.
Verwisselen van de onderdelen:
1. Waakvlamspuitstuk
Draai de schroef, waarmee de
waakvlambrander aan de onderkant
van de branderunit zit bevestigd,
los en trek de waakvlambrander
voorzichtig van zijn plaats.

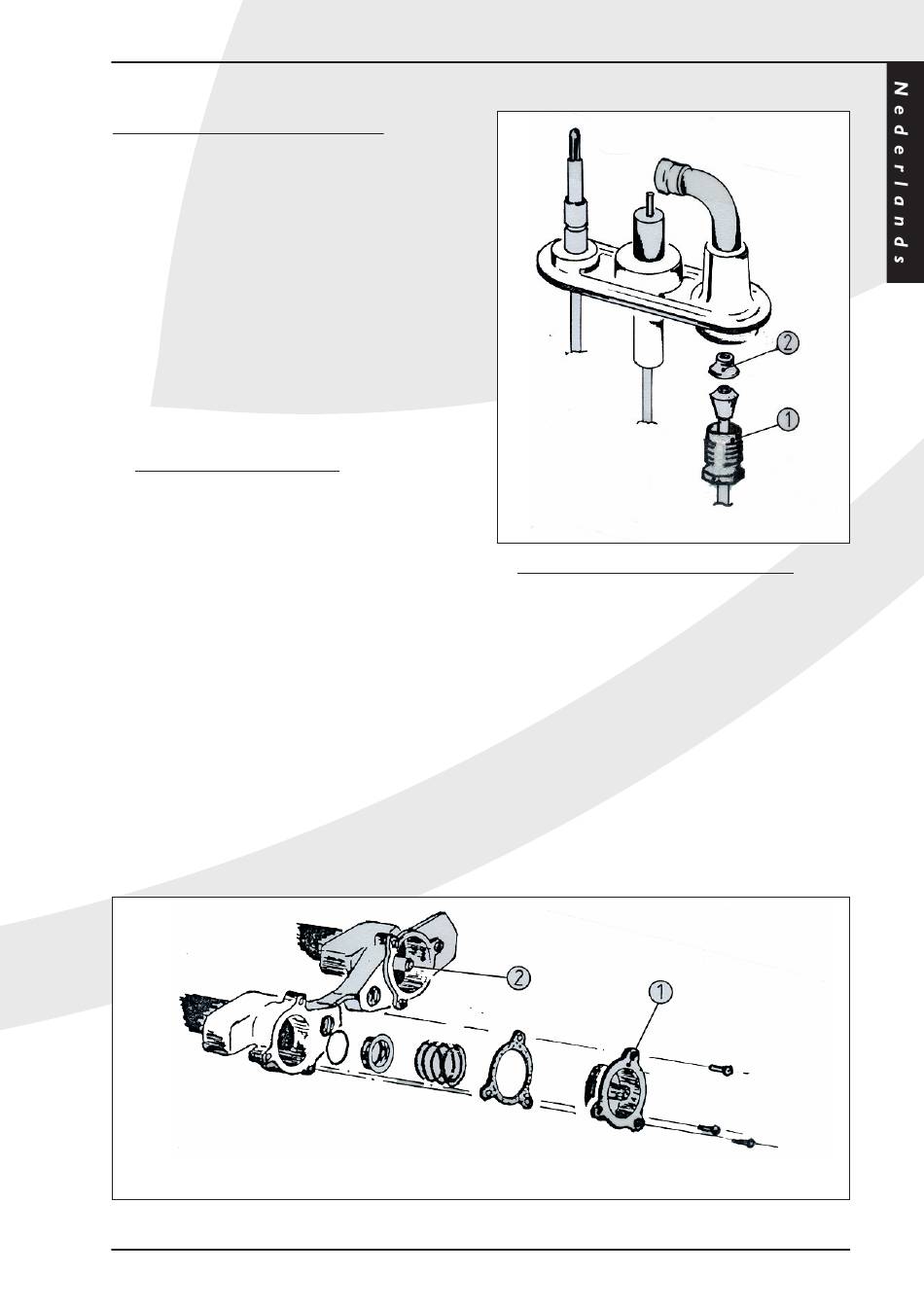

Draai de moer (Fig. 1, No.1) aan
het eind van de waakvlamleiding los
en verwijder het waakvlamspuitstuk
(Fig. 1, No.2). Plaats nieuw waakv-
lamspuitstuk en draai de moer van
de waakvlamleiding stevig aan.
Bevestig de waakvlambrander weer
aan de onderkant van de
branderunit.
OMBOUWINSTRUCTIES
2. Hoofdbranderspuitstukken
Verwijder de frontplaat (Fig. 2,
No.1) van de voorste brander door
de 3 schroeven los te draaien. Neem
de compressieveer uit het gietwerk
en verwijder vervolgens het schaal-
vormige spuitstuk. Verwijder de
zwarte O ring van het oude spuit-
stuk en plaats deze op het nieuwe
spuitstuk. Herplaats de onderdelen
in omgekeerde volgorde. Herhaal dit
voor de achterste brander.
Fig. 2
Fig. 2
3
Fig. 1
