12. R-82FBST Portuguese
INSTALAÇÃO DO APARELHO
1. Retire todas as embalagens e verifique cuidadosamente a existência de sinais de danos.
Chaminé
Braçadeira
Posição A
Forno
convencional
2. Se colocar o forno microondas sobre um forno convencional (posição A) ou sobre um frigorífico (posição C)
deverá verificar as instruções de instalação para esse aparelho por forma a determinar os requisitos de
entrada e saída de ar.
Um frigorífico necessita de uma chaminé para evacuar o ar quente pela parte traseira. A instalação deverá
ser feita tal como indicado na figura 1.
Um forno convencional evacua o ar quente pela parte frontal. A instalação deverá ser feita como indicado
na figura 2. Se instalar o forno microondas sobre um forno convencional, a folha de Mylar que é fornecida
com o microondas deverá ser fixada tal como indicado na fig. 3. Isto previne que o ar quente que é
expedido pelo microondas seja enviado de volta por força do calor expedido pelo forno convencional.
Fig. 1
Forno
microondas
Frigorífico
3. Introduza o aparelho no armário de cozinha lentamente e sem forçar, até a estrutura da frente do forno
encaixar na abertura do armário.
4. Verifique se o aparelho está estável e não inclinado. Não se esqueça de deixar um intervalo
de 5 mm entre a porta de cima do armário e a parte superior da estrutura (fig,4).
5. Fixe o forno na posição certa com os parafusos fornecidos. Os pontos de fixação estão
localizados nos cantos superiores e inferiores do forno (ver diagrama, item 12, na página 13).
6. É importante assegurar que a instalação deste produto é feita de acordo com as instruções neste
manual de utilização e com as instruções de instalação do fabricante do forno ou do frigorífico.
26/08/2004 08:37 Page 313

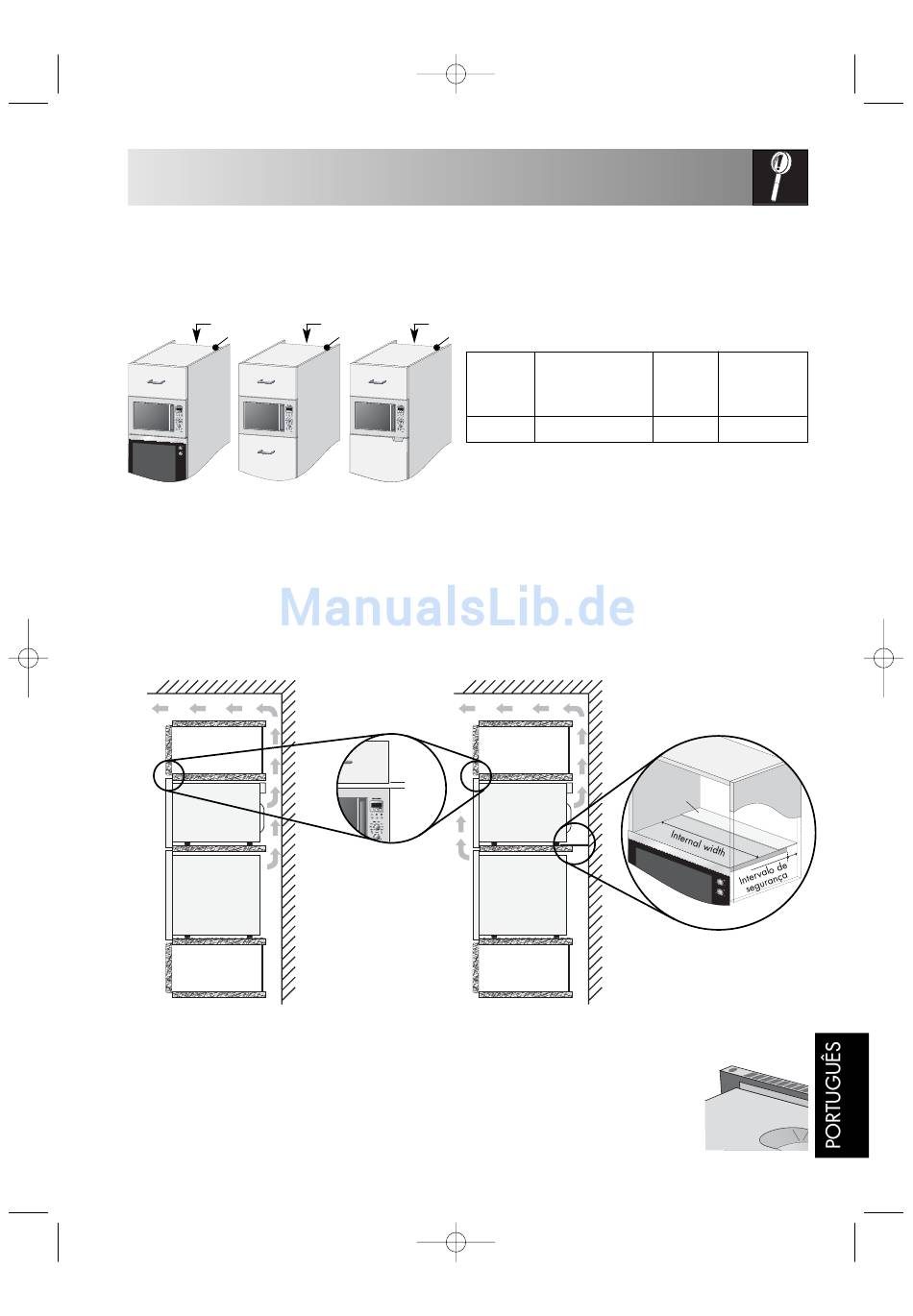

A microonda pode ser cabida em posição A, B ou C:
Chaminé Chaminé
Braçadeira
Posição B Posição C
Frigorífico
Fig. 4
5 mm
INSTALAÇÃO
Braçadeira
Posição Dimensões do
armário
W D
A, B + C 562-568x550x 380
Medidas em (mm)
NOTA: Instale o forno por forma a que esteja a 85cm
ou mais do solo.
Fig. 2
Forno
microondas
Forno
convencional
313
Chaminé Intervalo entre
(mínimo) o armário e
H o tecto
45 100
Fig. 3
Folha de Mylar
