INSTALLIERUNG DES GERÄTS
1. Entfernen Sie die gesamte Verpackung und überprüfen Sie das Gerät auf eventuelle Beschädigungen.
Abluftkanal
Kabel Clip
Position A
Backofen
2. Wird das Mikrowellengerät über einem konventionellen Backofen (Position A) oder Kühlschrank (Position C)
installiert, müssen Zuluft- und Abluftanforderungen dieser Geräte anhand der Installationsanleitung des betreffenden
Geräts bestimmt werden.
Ein Kühlschrank benötigt einen Abzug zur Ableitung warmer Luft von der Rückseite. Die Installation ist wie in
Abbildung 1 dargestellt vorzunehmen.
Bei einem herkömmlichen Backofen entweicht warme Luft von der Vorderseite. Die Installation ist wie in Abbildung 2
dargestellt vorzunehmen. Wird das Mikrowellengerät über einem konventionellen Backofen installiert, ist die mit
dem Mikrowellengerät zusammen gelieferte Mylarplatte wie in Abbildung 3 dargestellt anzubringen. Auf diese
Weise wird verhindert, dass warme Luft aus dem Mikrowellengerät vom konventionellen Backofen eingesogen wird.
Abbildung 1
Mikrowellen-
gerät
Kühlschrank
3. Fügen Sie das Gerät langsam und ohne Gewalt in den Einbauschrank ein, bis der vordere Rahmen des
Gerätes einen fugenlosen Abschluss mit der vorderen Öffnung des Schrankes bildet.
4. Achten Sie darauf, dass das Gerät stabil ist und gerade steht. Stellen Sie sicher, dass ein Abstand von 5 mm zwischen
der darüber befindlichen Schranktür und dem Oberteil des Rahmens eingehalten wird (siehe Abbildung 4).
5. Das Gerät mit den mitgelieferten Schrauben befestigen. Die Befestigungspunkte befinden sich
an den oberen und unteren Ecken des Gerätes (siehe Abbildung, Punkt 12 auf Seite 12).
6. Es muss unbedingt sichergestellt werden, dass das Produkt gemäß den Anweisungen der
vorliegenden Bedienungsanleitung sowie gemäß den Installationsanleitungen des
Herstellers des konventionellen Backofens bzw. Kühlschranks installiert wird.
08:31 Page 23

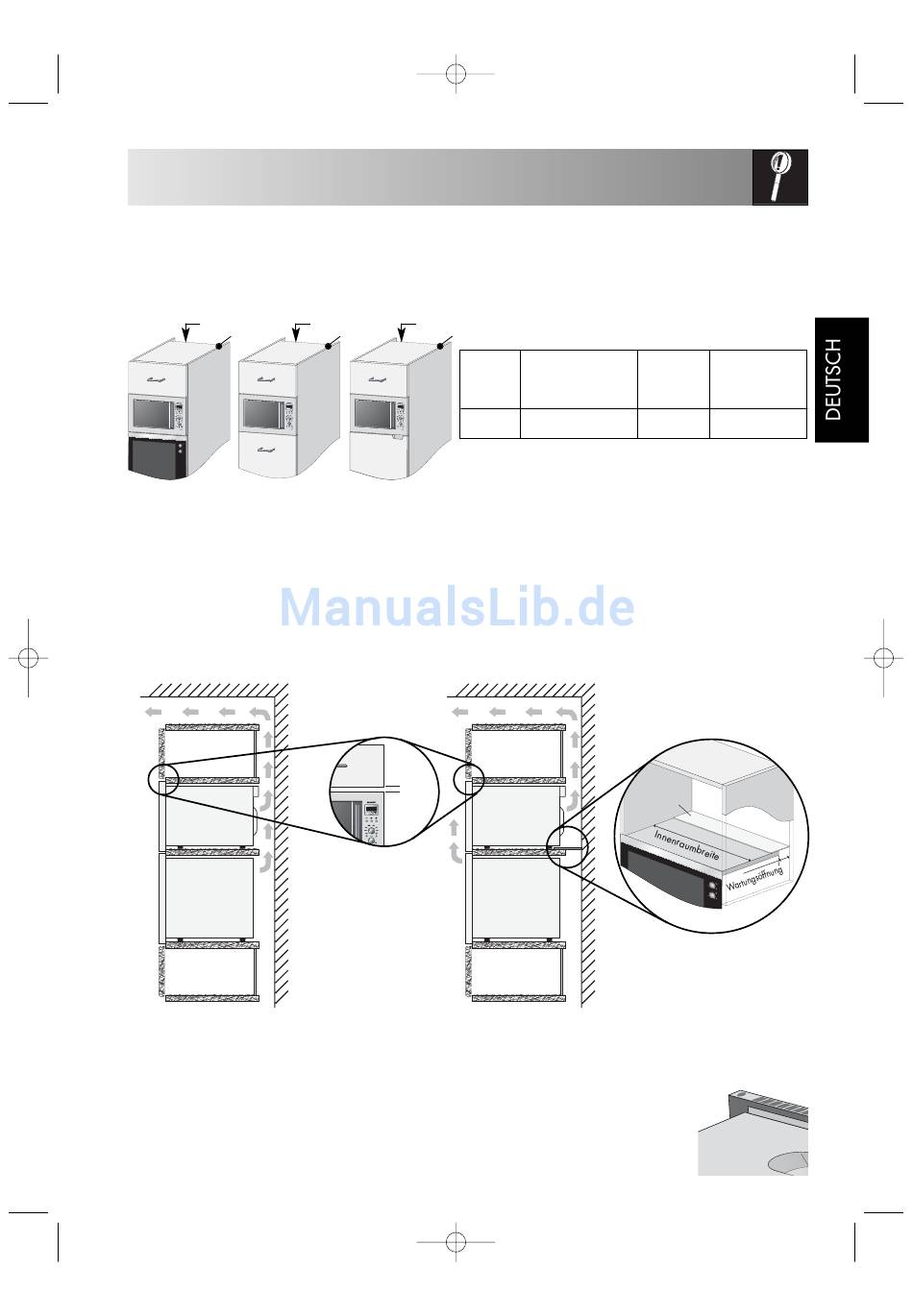

Wenn Sie den Mikrowellengerät in Position A, B oder C einbauen:
Abluftkanal
Kabel Clip
Position B Position C
Kühlschrank
Abbildung 4
5 mm

AUFSTELLANWEISUNGEN

Abluftkanal
Kabel Clip
Position Nischengröße
B T
A, B + C 562-568x550x380
Abmessungen in (mm)
HINWEIS: Montieren Sie die Mikrowelle in einer Entfernung
von etwa 85 cm oder mehr vom Boden entfernt.
Abbildung 2
Mikrowellen-
gerät
Backofen
23
Abluftkanal Abstand
H (min) zwischen Schrank
& Decke
45 100
Abbildung 3
Mylarplatte
