INSTALLEREN VAN HET APPARAAT
1. Verwijder de verpakking en controleer het apparaat op transportschade.
Rookafvoer
Kabelclip
Positie A
Conventionele
oven
2. Als u de magnetronoven boven een conventionele oven (positie A) of een koelkast (positie C) monteert, dan u
moet in de installatie-instructies van deze apparaten nalezen welke eisen ze stellen aan de luchtinlaat en de
luchtuitlaat.
Een koelkast heeft vrije ruimte nodig om warme lucht langs de achterzijde uit te stoten. Instaleer de
magnetronoven zoals weergegeven in fig. 1.
Een conventionele oven stoot warme lucht langs de voorzijde uit. Instaleer de magnetronoven zoals
weergegeven in fig. 2. Als u de magnetronoven boven een conventionele oven installeert, gebruik dan de
ingesloten mylar folie zoals weergegeven in fig. 3. Hiermee voorkomt u dat de conventionele oven warme
lucht aanzuigt van de magnetronoven.
fig. 1
Magnetronoven
Koelkast
3. Schuif het apparaat langzaam en zonder geweld in de inbouwkast, tot de voorste lijst van het apparaat een
naadloze afsluiting vormt met de voorste opening van de kast.
4. Let erop dat het apparaat stabiel is en recht staat. Zorg ervoor dat een afstand van 5 mm tussen de kastdeur
erboven en het bovenste deel van de lijst wordt aangehouden (fig.4).
5. Bevestig het apparaat m.b.v. de meegeleverde schroeven in deze positie. De bevestigingspunten
bevinden zich in de hoeken boven en onder (zie afbeelding 12 op pag. 12).
6. Het is belangrijk dat u dit product installeert volgens de instructies in deze
bedieningshandleiding en de installatie-instructies van de fabrikant van de conventionele
oven of koelkast.
08:35 Page 139

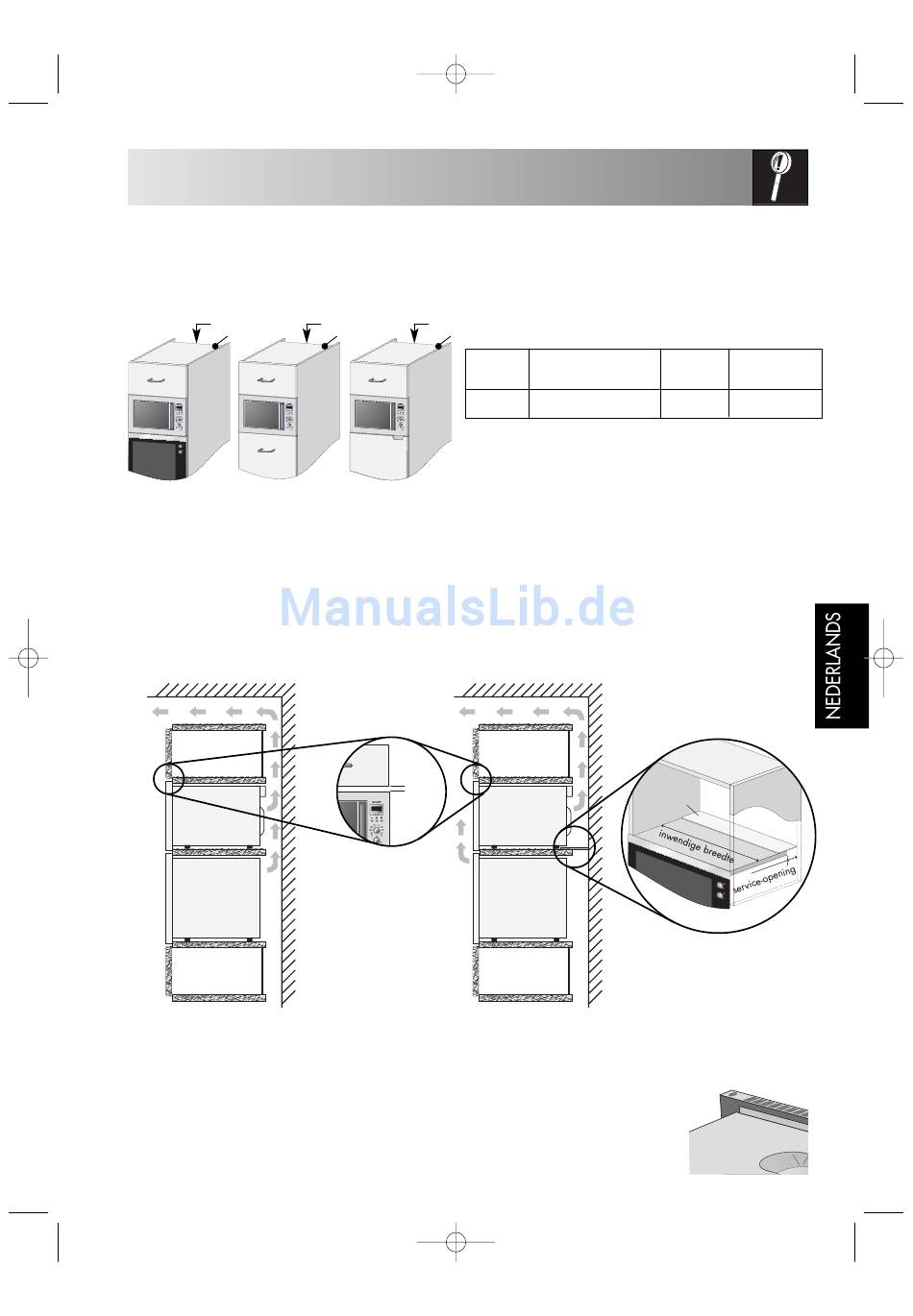

De magnetron kan worden ingebouwd in positie A, B of C:
Rookafvoer Rookafvoer
Kabelclip
Positie B Positie C
Koelkast
fig. 4
5 mm

INSTALLATIE

Kabelclip
positie nismaat
breedte x hoogte x diepte
A, B + C 562-568 x 550 x 380
Afmetingen in mm
MERK: Instaleer de oven zodanig, dat deze tenminste
85 cm van het vloeroppervlak verwijderd is.
fig. 2
Magnetronoven
Conventionele
oven
139
rookafvoer afstand tussen
(min.) kast en plafond
45 100
fig. 3
mylar folie
