8. R-82FBST Italian 26/08/2004

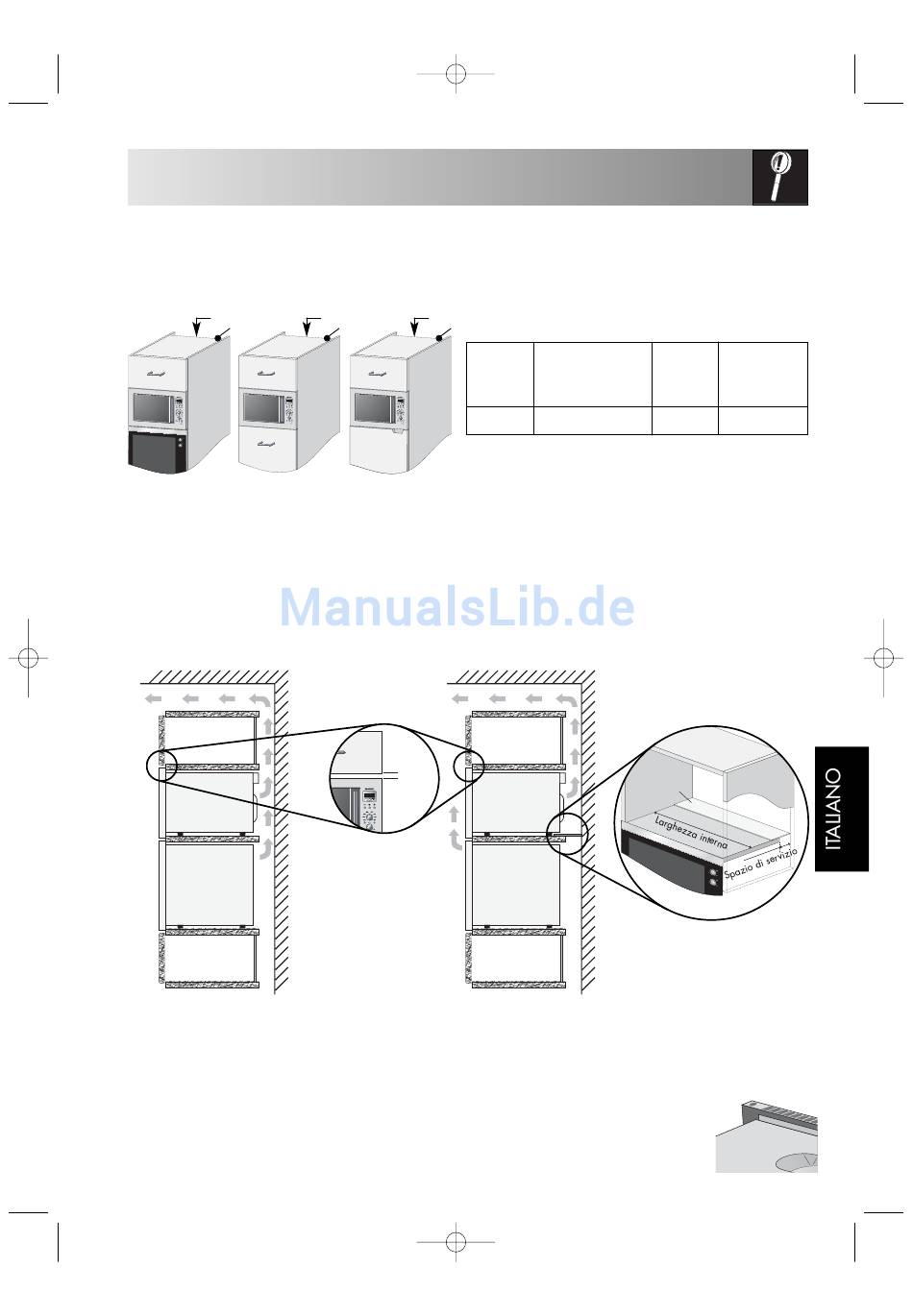

INSTALLAZIONE DELL'APPARECCHIO
1. Rimuovere l'imballo e verificare l'eventuale presenza di danni sull'apparecchio.
Il forno a microonde può essere inserto nella posizione A, B o C:
Camino
Fermacavo
Posizione A
Forno
convenzionale
2. Se si monta il forno a microonde sopra un forno convenzionale (posizione A) o sopra un frigorifero
(posizione C), è necessario controllare le istruzioni di installazione per tale apparecchiatura per determinare i
relativi requisiti di immissione e di emissione dell'aria.
Il frigorifero deve essere provvisto di un tubo di scarico per espellere l'aria calda dal lato posteriore.
L'installazione dovrebbe essere eseguita come mostrato nella figura 1.
Il forno convenzionale espelle aria calda dal lato anteriore. L'installazione dovrebbe essere eseguita come
mostrato nella figura 2. Se si monta il forno a microonde sopra un forno convenzionale, il foglio di Mylar
fornito con il forno a microonde dovrebbe essere posizionato come mostrato nella figura 3. In questo modo si
evita che l'aria espulsa dal forno a microonde possa essere aspirata dal forno convenzionale.
Figura 1
Forno a
microonde
Frigorifero
3. Inserire lentamente l'apparecchiatura nella colonna senza forzare, finchè il forno non sia a contatto con i
fianchi della colonna.
4. Accertarsi che l'apparecchio si trovi in posizione stabile e non inclinata. Verificare che tra lo sportello
superiore della colonna forno e la parte alta della struttura del forno vi sia uno spazio di 5 mm. (
5. Fissare il forno in posizione servendosi delle viti in dotazione. I punti di fissaggio sono localizzati negli
angoli superiori e inferiori del forno (vedi diagramma, punto 12, pagina 13).
6. È importante assicurarsi che l'installazione di questo prodotto sia conforme alle istruzioni
riportate in questo manuale dell'operatore e alle istruzioni di installazione pertinenti
dell'azienda produttrice del forno convenzionale o del frigorifero.
08:37 Page 197
Camino Camino
Fermacavo
Posizione B Posizione C
Frigorifero
Figura 4
5 mm

INSTALLAZIONE

Fermacavo
Posizione Dimensioni nicchia
W D H
A, B + C 562-568x 550 x 380
Misure in (mm)
NOTA: Montare il forno in modo che la sua parte inferiore
si trovi almeno 85 cm sopra il pavimento.
Figura 2
Forno a
microonde
Forno
convenzionale
197
Camino Spazio tra la
(min) colonna forno
e il soffitto
45 100
Figura 3
Foglio di Mylar
Figura 4
).
