EINBAUSCHEMA
Die Füllstation wird direkt in die Nachspeiseleitung zur Heizungsanlage eingebaut (siehe Abb. 1), bzw. – im
Falle einer mobilen Füllstation – direkt an die Nachspeiseleitung angeschlossen.
1

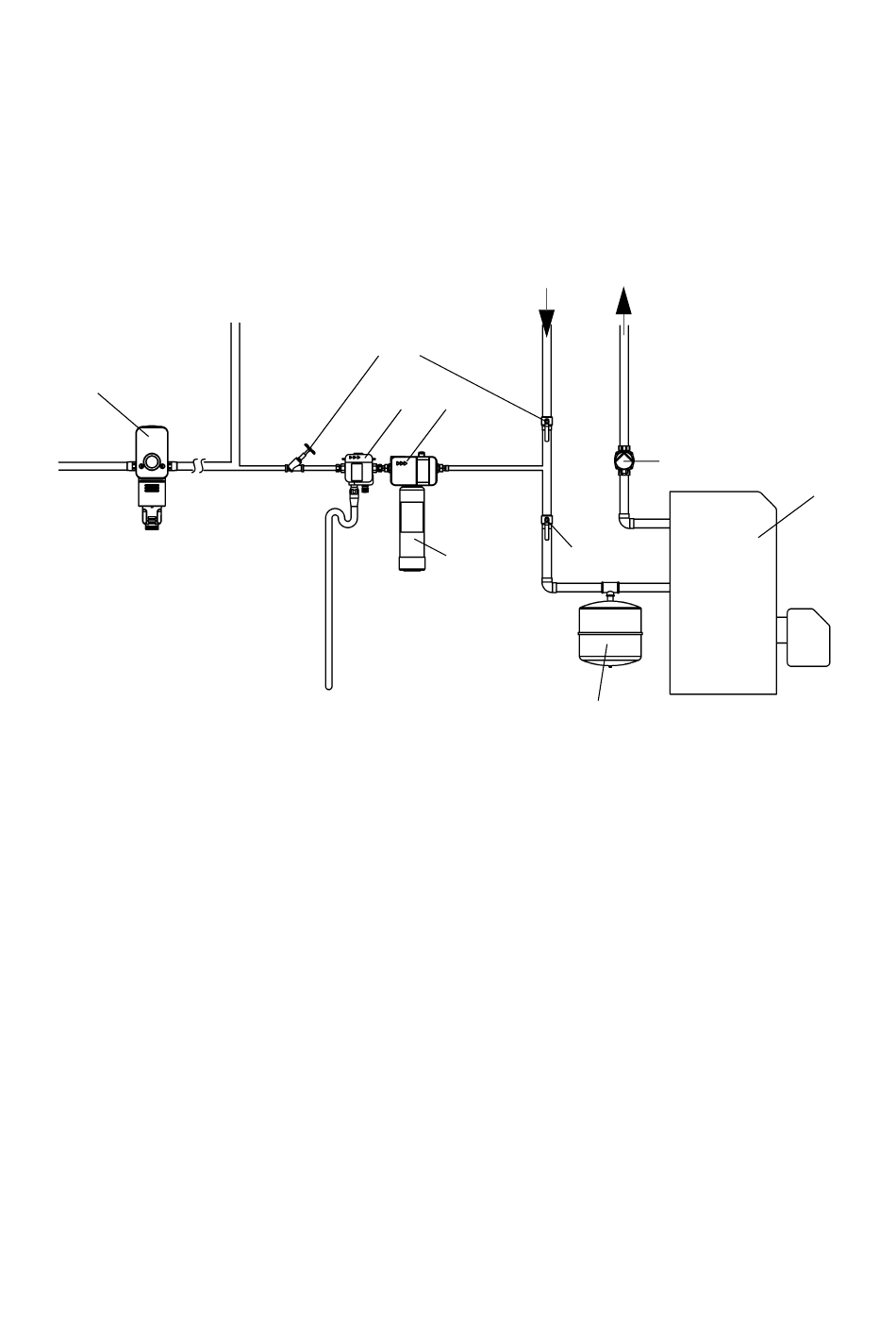

Abb. 1: CLEAR FILL Heizungsbefüllung mit fest eingebauter Füllstation
1
CONEL CLEAR 2.0 RD Hauswasserstation
2
CONEL CLEAR FILL Heizungsfüllblock
3
CONEL CLEAR FILL Füllstation
4
CONEL CLEAR FILL Entsalzungs- bzw. Enthärtungsflasche (siehe Kapitel 12 „ZUBEHÖR")
Heizungsrücklauf
Absperrventil
2
3
4
Heizungsvorlauf
Umwälzpumpe
Absperr-
ventil
MAG
13
Heizungskessel
