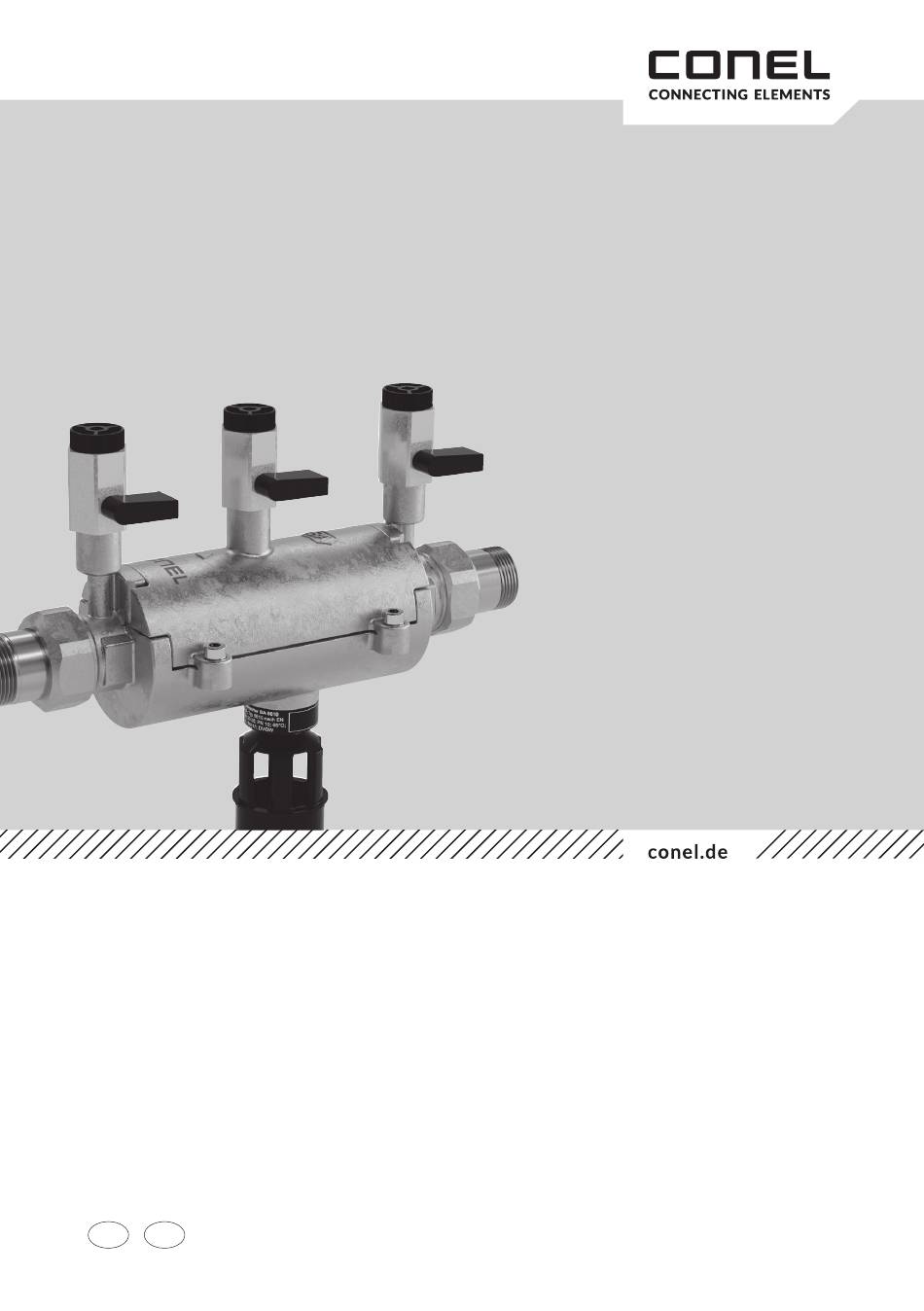

- Seite 1 STREAM SYSTEMTRENNER BA CONTROLLABLE BACKFLOW PREVENTER BA MONTAGE- UND BEDIENANLEITUNG SYSTEMTRENNER BA FÜR ROHREINBAU INSTALLATION AND OPERATING INSTRUCTIONS CONTROLLABLE BACKFLOW PREVENTER BA FOR PIPE INSTALLATION...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS VERWENDUNGSBEREICH VERWENDETE SYMBOLE ANFORDERUNGEN VERWENDETE WERKSTOFFE AUSFÜHRUNG FUNKTIONSBESCHREIBUNG EINBAU WARTUNG ÜBERPRÜFUNG DER TRENNFUNKTION DES ENTLASTUNGSVENTILS UND DES RÜCKFLUSSVERHINDERERS RV2 AUSTAUSCH SYSTEMTRENNER TECHNISCHE DATEN ABMESSUNGEN ERSATZTEILE... -
Seite 3: Verwendungsbereich
VERWENDUNGSBEREICH Der STREAM Systemtrenner BA für Rohreinbau wird als Armatur zum Schutz des Trink- wassers vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 4 verwendet. VERWENDETE SYMBOLE Die in der Betriebsanleitung verwendeten Symbole bzw. Sicherheitshinweise sind wie folgt zu verstehen: Achtung! Dieses Zeichen weist auf einen Punkt hin, der •... -
Seite 4: Ausführung
Abb. 5.1 FUNKTIONSBESCHREIBUNG Der STREAM Systemtrenner BA für Rohreinbau beinhaltet alle in der DIN EN 1717 festgelegten Be- standteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruck- zone ausgeführt. Jede Druckzone ist mit einem Kugelhahn versehen, der eine Kontrolle der jeweiligen Zone und die der Dichtheit der Sicherungseinrichtung durch Druckmessung ermöglicht. -
Seite 5: Wartung
WARTUNG Für den STREAM Systemtrenner BA für Rohreinbau besteht die Pflicht zur regelmäßigen Wartung, dementsprechend sind Wartungsverträge zwischen Betreiber und Installateur sinnvoll. Fristgerechte Wartungsintervalle nach DIN EN 806-5 (hierzu Kap. 3 Anforderungen): Nach 6 Monaten, danach periodisch — je nach Betriebsbedingungen — spätestens alle 12 Monate Die in jeder Druckzone enthaltenen Kugelhahnstutzen (Abb. -
Seite 6: Austausch Systemtrenner
/ Entfernen des Deckels [b] (Abb. 9.2) / Entfernen der defekten Systemtrennerpatrone [e] und Ersetzen durch eine — der (Abb. 9.3) Nennweite entsprechenden — STREAM BA-Patrone (hierzu Kapitel 12) / Einbau erfolgt in umgekehrter Reihenfolge / Öffnen der eingangs- und ausgangsseitigen Absperrung Abb. 9.1 Abb. -
Seite 7: Abmessungen
ABMESSUNGEN Abmessungen Nennweite DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 R 1/2“ R 3/4“ R 1“ R 1 1/4“ R 1 1/2“ R 2“ Baumaße [mm] 138,5 138,5 138,5... -
Seite 8: Ersatzteile
ERSATZTEILE Ersatzteile für STREAM Systemtrenner BA für Rohreinbau Pos. Bezeichnung KBN-Nr. STREAM BA-Patrone DN 15 COSSTPAT15 STREAM BA-Patrone DN 20 bis 25 COSSTPAT2025 STREAM BA-Patrone DN 32 bis 50 COSSTPAT3250... -
Seite 9: Inhaltsverzeichnis
TABLE OF CONTENTS TABLE OF CONTENTS FIELD OF APPLICATION SYMBOLS USED REQUIREMENTS MATERIALS USED DESIGN FUNCTIONAL DESCRIPTION MOUNTING MAINTENANCE CHECK OF THE SEPARATING FUNCTION OF THE RELIEF VALVE AND THE BP2 REPLACEMENT CONTROLLABLE BACKFLOW PREVENTER TECHNICAL DATA DIMENSIONS SPARE PARTS... -
Seite 10: Field Of Application
FIELD OF APPLICATION The STREAM Controllable backflow preventer BA for pipe installation are used as fittings to protect drinking water from non-drinking water in accordance with DIN EN 1717 up to and including Fluid Category 4. SYMBOLS USED The symbols and safety instructions used in the operating instructions are to be understood as follows: Attention! This symbol indicates a point that •... -
Seite 11: Design
If no water is being drawn off, the inlet and outlet valves and the drain valve are closed. The pressure on the inlet side drops during back suction. The drain valve of the STREAM Controllable backflow preventer BA for pipe installation opens at the latest when the differential pressure between the inlet and medium pressure chamber is 0.14 bar. -
Seite 12: Maintenance
MAINTENANCE Regular maintenance is mandatory for the STREAM Controllable backflow preventer BA for pipe installation so maintenance contracts between the operator and installer are advisable. Timely maintenance intervals in accordance with DIN EN 806-5 (see chapter 3 Requirements): After 6 months, then periodically — depending on operating conditions — at least every 12 months The ball valve nozzles contained in each pressure zone (Fig. -
Seite 13: Replacement Controllable Backflow Preventer
/ Remove the four hexagon socket screws from the housing [d] / Removing the cover [b] (Fig. 9.2) / Remove the defective backflow preventer cartridge [e] and replace it with a STREAM (Fig. 9.3) BA cartridge corresponding to the nominal diameter (see chapter 12) -
Seite 14: Dimensions
DIMENSIONS Dimensions Nominal size DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 R 1/2“ R 3/4“ R 1“ R 1 1/4“ R 1 1/2“ R 2“ Measures [mm] 138,5 138,5 138,5... -
Seite 15: Spare Parts
SPARE PARTS Spare parts for STREAM Controllable backflow preventer BA for pipe installation Item Description KBN-Nr. STREAM BA-cartridge DN 15 COSSTPAT15 STREAM BA-cartridge DN 20 bis 25 COSSTPAT2025 STREAM BA-cartridge DN 32 bis 50 COSSTPAT3250... - Seite 16 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung STREAM Systemtrenner BA für Rohreinbau/1.0/04-25/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München / info@conel-gmbh.de Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
