6.5. allgemeine Technische Daten
medien
Steuermedium neutrale Gase, Luft
Durchflussmedien Wasser, Alkohole, Treibstoffe, Hydraulik-
flüssigkeiten, Salzlösungen, Laugen, orga-
nische Lösungsmittel
werkstoffe und
anschlüsse siehe Datenblatt oder
Bedienungsanleitung
einbaulage beliebig, vorzugsweise Antrieb nach oben
schutzart IP67 nach IEC 529 / EN 60529

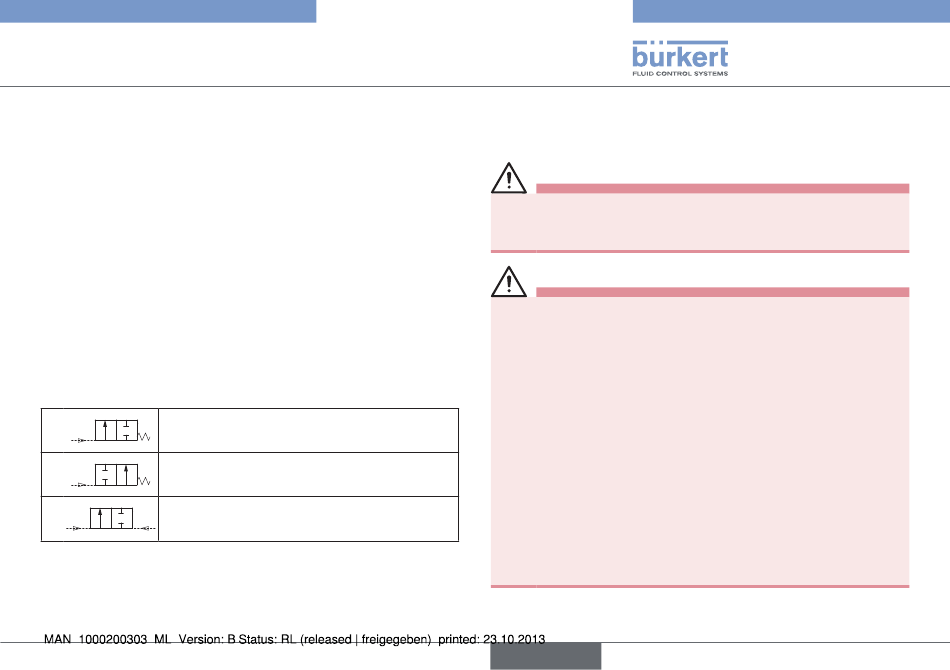

6.6. steuerfunktion (sf)
2(A)
A In Ruhestellung durch Federkraft geschlossen
1(P)
B 2(B) In Ruhestellung durch Federkraft geöffnet
1(P)
2(A)
I Stellfunktion über wechselseitige
Druckbeaufschlagung
1(P)
Tab. 3: Steuerfunktionen
Typ 2101

Montage

7. monTaGe
7.1. sicherheitshinweise
gefahr!
verletzungsgefahr durch hohen druck in der anlage!
• Vor dem Lösen von Leitungen und Ventilen den Druck abschal-
ten und Leitungen entlüften.
Warnung!
verletzungsgefahr bei unsachgemäßer montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
verletzungsgefahr durch ungewolltes einschalten der anlage
und unkontrollierten wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
bei steuerfunktion i – Gefahr bei steuerdruckausfall!
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
• Für einen kontrollierten Wiederanlauf das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
verletzungsgefahr durch sich bewegende teile im Gerät!
• Nicht in Öffnungen fassen.
deutsch
23
