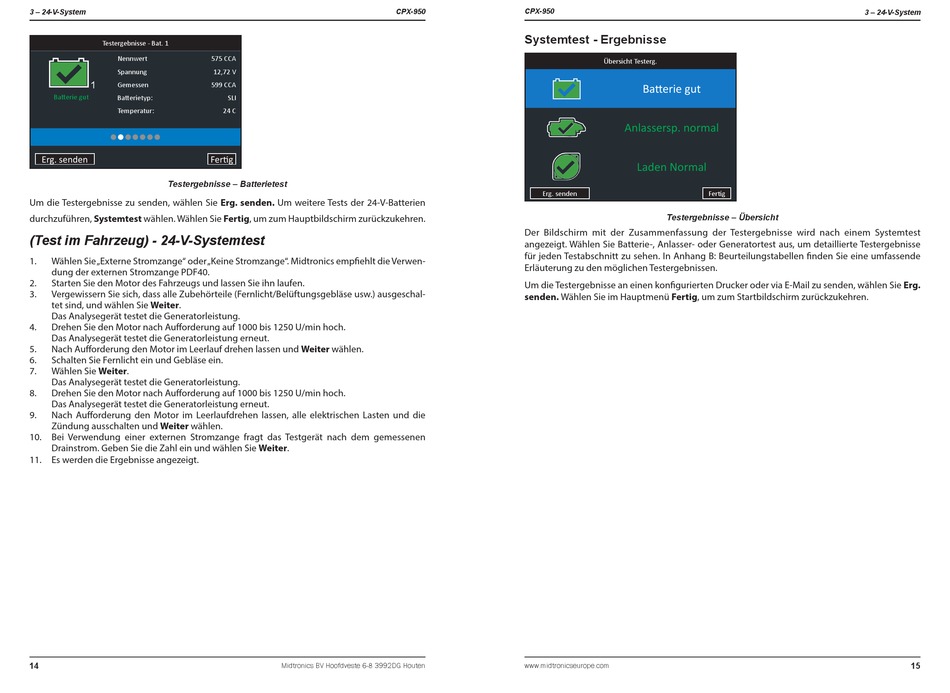

3 – 24-V-System
Testergebnisse - Bat. 1
Nennwert
Spannung
1
Gemessen
Batterie gut
Batterietyp:
Temperatur:

Erg. senden
Testergebnisse – Batterietest
Um die Testergebnisse zu senden, wählen Sie Erg. senden. Um weitere Tests der 24-V-Batterien
durchzuführen, Systemtest wählen. Wählen Sie Fertig, um zum Hauptbildschirm zurückzukehren.

(Test im Fahrzeug) - 24-V-Systemtest

1.
Wählen Sie „Externe Stromzange" oder „Keine Stromzange". Midtronics empfiehlt die Verwen-
dung der externen Stromzange PDF40.
2.
Starten Sie den Motor des Fahrzeugs und lassen Sie ihn laufen.
3.
Vergewissern Sie sich, dass alle Zubehörteile (Fernlicht/Belüftungsgebläse usw.) ausgeschal-
tet sind, und wählen Sie Weiter.
Das Analysegerät testet die Generatorleistung.
4.
Drehen Sie den Motor nach Aufforderung auf 1000 bis 1250 U/min hoch.
Das Analysegerät testet die Generatorleistung erneut.
5.
Nach Aufforderung den Motor im Leerlauf drehen lassen und Weiter wählen.
6.
Schalten Sie Fernlicht ein und Gebläse ein.
7.
Wählen Sie Weiter.
Das Analysegerät testet die Generatorleistung.
8.
Drehen Sie den Motor nach Aufforderung auf 1000 bis 1250 U/min hoch.
Das Analysegerät testet die Generatorleistung erneut.
9.
Nach Aufforderung den Motor im Leerlaufdrehen lassen, alle elektrischen Lasten und die
Zündung ausschalten und Weiter wählen.
10. Bei Verwendung einer externen Stromzange fragt das Testgerät nach dem gemessenen
Drainstrom. Geben Sie die Zahl ein und wählen Sie Weiter.
11. Es werden die Ergebnisse angezeigt.
14
575 CCA
12,72 V
599 CCA
SLI
24 C
Fertig
Midtronics BV Hoofdveste 6-8 3992DG Houten
CPX-950
CPX-950
Systemtest - Ergebnisse
Erg. senden
Der Bildschirm mit der Zusammenfassung der Testergebnisse wird nach einem Systemtest
angezeigt. Wählen Sie Batterie-, Anlasser- oder Generatortest aus, um detaillierte Testergebnisse
für jeden Testabschnitt zu sehen. In Anhang B: Beurteilungstabellen finden Sie eine umfassende
Erläuterung zu den möglichen Testergebnissen.
Um die Testergebnisse an einen konfigurierten Drucker oder via E-Mail zu senden, wählen Sie Erg.
senden. Wählen Sie im Hauptmenü Fertig, um zum Startbildschirm zurückzukehren.
www.midtronicseurope.com
Übersicht Testerg.
Batterie gut
Anlassersp. normal
Laden Normal
Fertig
Testergebnisse – Übersicht
3 – 24-V-System
15
