Übersicht Basisplatine - Auerswald basic 2 Anleitung

Vorbereitungen (19-Zoll-Gehäusevariante)

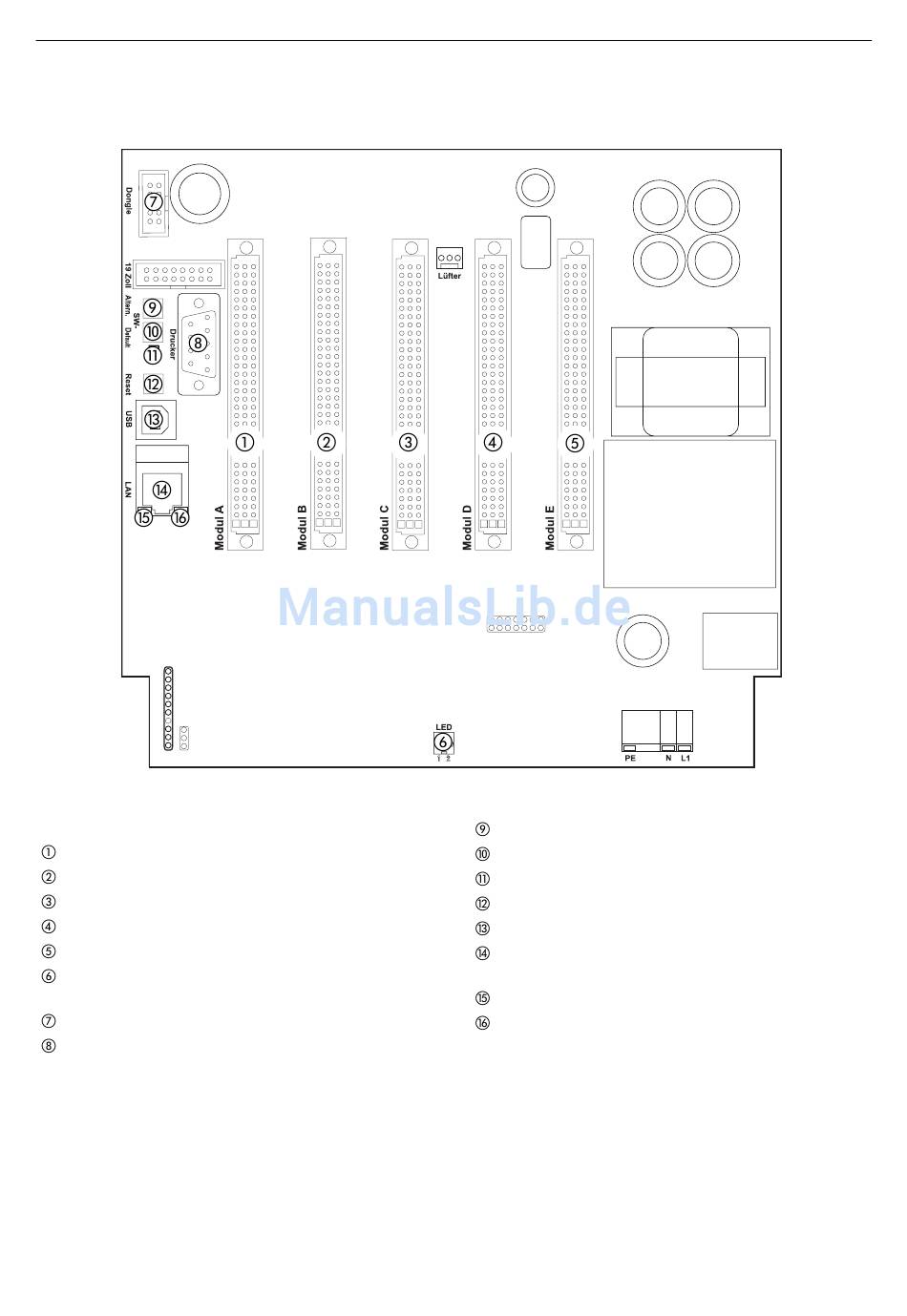

Abb. 34: Basisplatine COMmander Basic.2
Modulsteckplatz 1A für universelle Modulverwendung
Modulsteckplatz 1B für universelle Modulverwendung
Modulsteckplatz 1C für universelle Modulverwendung
Modulsteckplatz 1D für universelle Modulverwendung
Modulsteckplatz 1E für universelle Modulverwendung
Stecker für den Anschluss der Gehäuse-LED (LED
„Power")
Buchse zum Einsetzen des Anlagen-Dongles
9-polige D-Sub-Buchse zum Anschluss an einen seriel-
len Drucker
32
Übersicht Basisplatine
Taster „Alternate"
Taster „Default"
LED „Status"
Taster „Reset"
USB-Buchse zum Anschluss an einen PC
RJ-45-Buchse (Ethernet) zum Anschluss an einen PC
oder an ein Netzwerk
LED „LAN-Link" (grün)
LED „LAN-Activity" (orange)
