Vorbereitungen (Gehäusevariante Wandmontage)
In unmittelbarer Nähe des Montageortes vorhandene
Anschlüsse:
eine frei zugängliche 230-V-Schutzkontaktsteck-
dose
NTBA/NTPM des Netzbetreibers; für größere Ent-
fernungen ist eine feste Verdrahtung zwischen
den Geräten notwendig
Warnung: In das Gehäuse eindringende Flüssigkei-
ten können zu einem lebensgefährlichen elektrischen
Schlag führen oder die Anlage beschädigen oder zer-
stören.
Betreiben Sie das Gerät nur in geschlossenen,
trockenen Räumen.
Achtung: Überhitzung kann die Anlage beschädigen
oder zerstören.
Beachten Sie die in den technischen Daten ange-
gebenen Werte für Umgebungstemperatur.
Sorgen Sie dafür, dass im Gerät entstehende
Wärme ausreichend an die Umgebung abgege-
ben werden kann. Nicht zulässig ist der Einbau in
einen Schrank ohne Luftzirkulationsmöglichkeit.
Wichtig: Mechanische Belastungen und elektromag-
netische Felder können den Betrieb der Anlage
beeinträchtigen.
Vermeiden Sie mechanische Belastungen (z. B.
Vibrationen).
Vermeiden Sie die Nähe von Geräten, die elektro-
magnetische Felder ausstrahlen oder empfindlich
auf diese reagieren (z. B. Rundfunkempfangsge-
räte, Amateurfunkanlagen, Handys, DECT-Anla-
gen, o. Ä.).
Schützen Sie das Gerät vor Schmutz, Staub und
Kondensation.
Durchzuführende Schritte
1.
Halten Sie das Montagechassis senkrecht an die zur
Befestigung vorgesehene Stelle und markieren Sie
Voraussetzungen
An der Wand befestigtes Montagechassis
Durchzuführende Schritte
Hinweis: Damit das Kabel der USB-Gehäusebuchse
nicht eingeklemmt wird, rollen Sie es nahe der
Buchse im Kabelraum zusammen.
1.
Halten Sie den Baugruppenträger schräg mit der obe-
ren Kante zur Wand hin und hängen Sie ihn oben in
das Montagechassis ein. Siehe
2.
Klappen Sie auch den unteren Teil des Baugruppen-
trägers auf das Montagechassis, bis die Verriegelung
einrastet.
26
Baugruppenträger wieder aufsetzen
Abb. 20 auf Seite
26.
die drei zur Befestigung vorgesehenen Löcher an der
Wand. Siehe
Abb.
20.
Wichtig: Über dem Gehäuse muss ein Freiraum von
mindestens 150 mm bleiben, damit der Deckel aufge-
setzt bzw. entfernt werden kann.

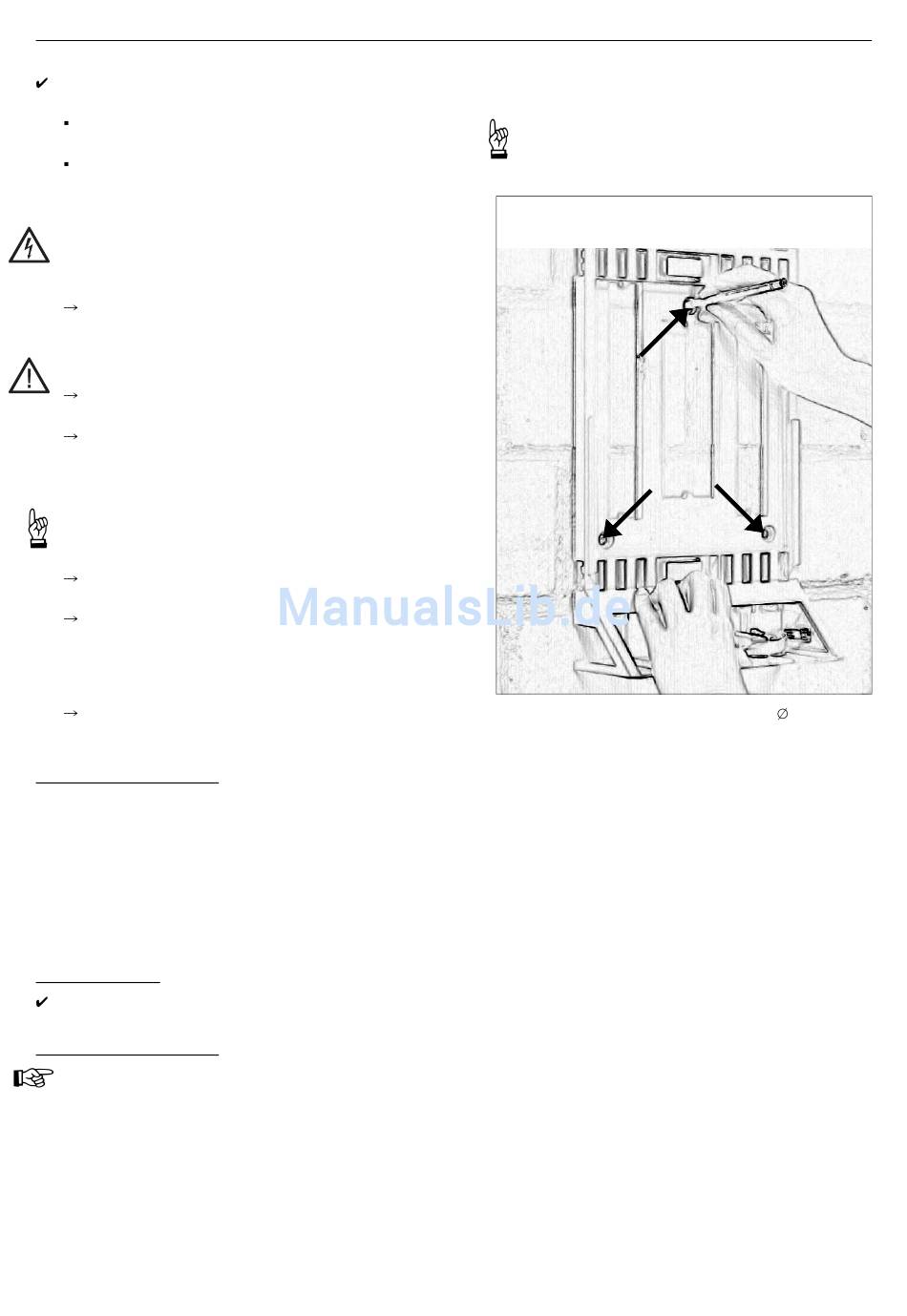

Abb. 20: Bohrlöcher markieren
2.
Bohren Sie die Befestigungslöcher (
versehen Sie die Löcher mit den Dübeln.
3.
Befestigen Sie das Montagechassis mithilfe der
Schrauben an der Wand.
6 mm) und
