Vorbereitungen (Module)
Betriebsspannung für die Türstation schalten
Achtung: Elektrostatische
empfindliche Bauteile zerstören.
Leiten Sie elektrostatische Aufladungen von sich
ab, bevor Sie die Platinen mit den Händen oder
dem Werkzeug berühren. Berühren Sie zu die-
sem Zweck einen möglichst geerdeten, metalli-
schen Gegenstand, z. B. eine Heizung oder das
Gehäuse eines PCs.
Voraussetzungen
Vorausgegangene Anlagenplanung
Folgende Einsatzzwecke der Relaiskontakte (für das
Einschalten der Betriebsspannung):
Die Relaiskontakte steuern ein Türfreisprechsys-
tem, das eine Betriebsspannung von 12 V benö-
tigt. Dazu gehören z. B. die Auerswald-
Türfreisprechsysteme TFS-Dialog 100, TFS-Dia-
log und TFS-Dialog pro.
Hinweis: Die Betriebsspannung ist mit ca. 100 mA
pro Türstation belastbar.
Folgende Einsatzzwecke der Relaiskontakte (für das
Ausschalten der Betriebsspannung):

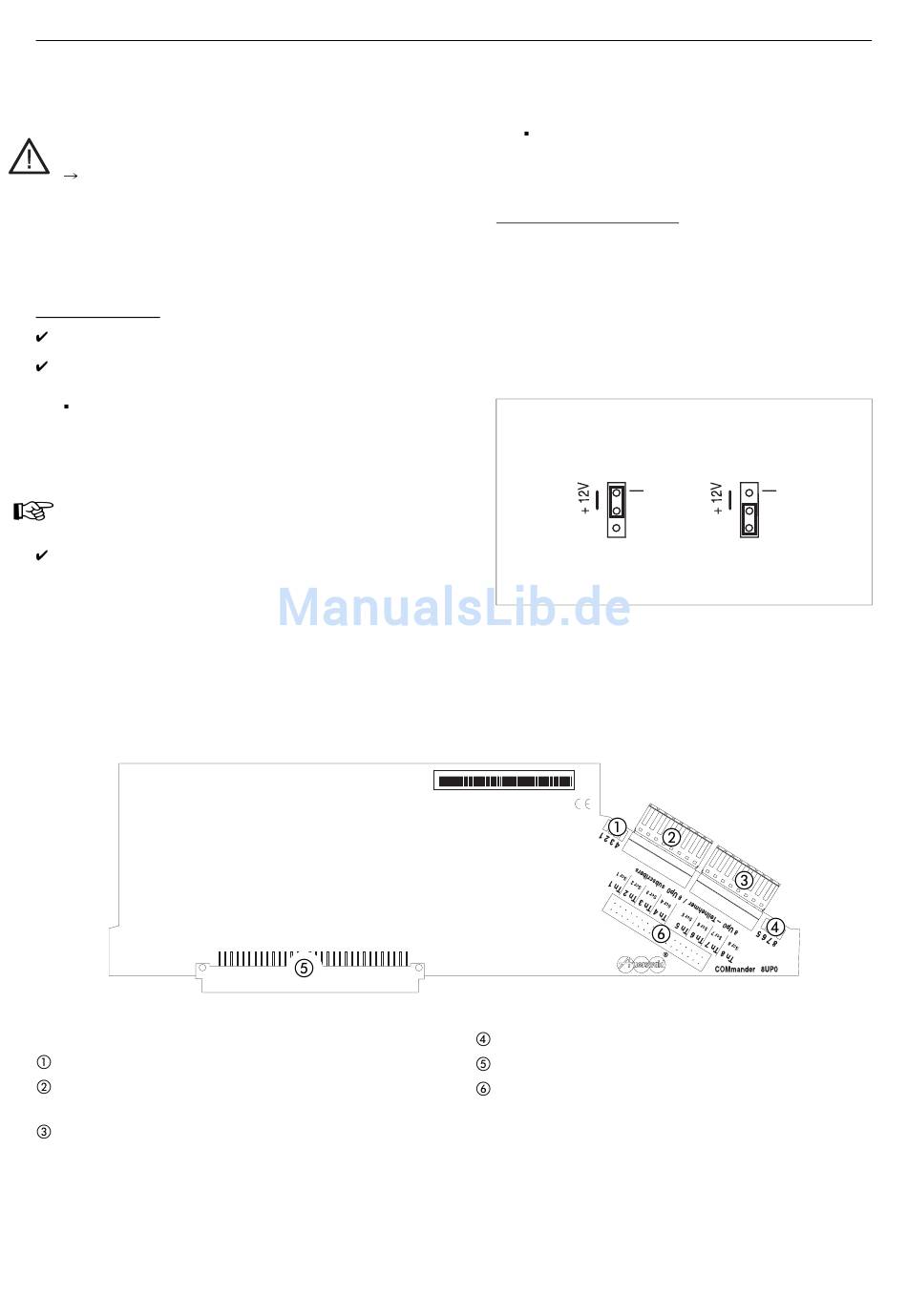

Abb. 11: COMmander 8U
P0
LEDs zur Statusanzeige für U
Klemmen (abziehbar) für den Anschluss an die
U
-Ports 1-4
P0
Klemmen (abziehbar) für den Anschluss an die
U
-Ports 5-8
P0
20
Aufladungen
können
Übersicht COMmander 8U
-Modul
-Ports 1-4
P0
Die Relaiskontakte steuern ein Gerät, das eine
von 12 V abweichende oder keine Betriebsspan-
nung benötigt.
Durchzuführende Schritte
1.
Ziehen Sie die Steckbrücke ab.
2.
Einschalten: Setzen Sie die Steckbrücke aus Sicht
der Klemmen zwischen dem mittleren und rechten
PIN auf. Siehe
Abb.
10.
Ausschalten: Setzen Sie die Steckbrücke aus Sicht
der Klemmen zwischen dem linken und mittleren PIN
auf. Siehe
Abb.
10.
Abb. 10: Steckbrückenstellung am COMmander
2TSM analog-Modul
eingeschaltet
-Modul
P0
LEDs zur Statusanzeige für U
Stecker zum Aufstecken auf die Basisplatine
Stecker für die Verbindung zur Frontplatte der 19-Zoll-
Gehäusevariante
ausgeschaltet
-Ports 5-8
P0
