1. Tasto INPUT
2. Tasto MENU
3. Tasto SELECT
4. Tasti
5. LED di alimentazione
6. Tasto di alimentazione
7. Ancoraggio di sicurezza
8. Terminale di alimentazione
9. Terminale di ingresso
del segnale analogico
10. Cavo del segnale analogico
11. Porta USB
12. Terminale di ingresso
del segnale digitale
13. Fori per la ventilazione
Downloaded from www.Manualslib.com

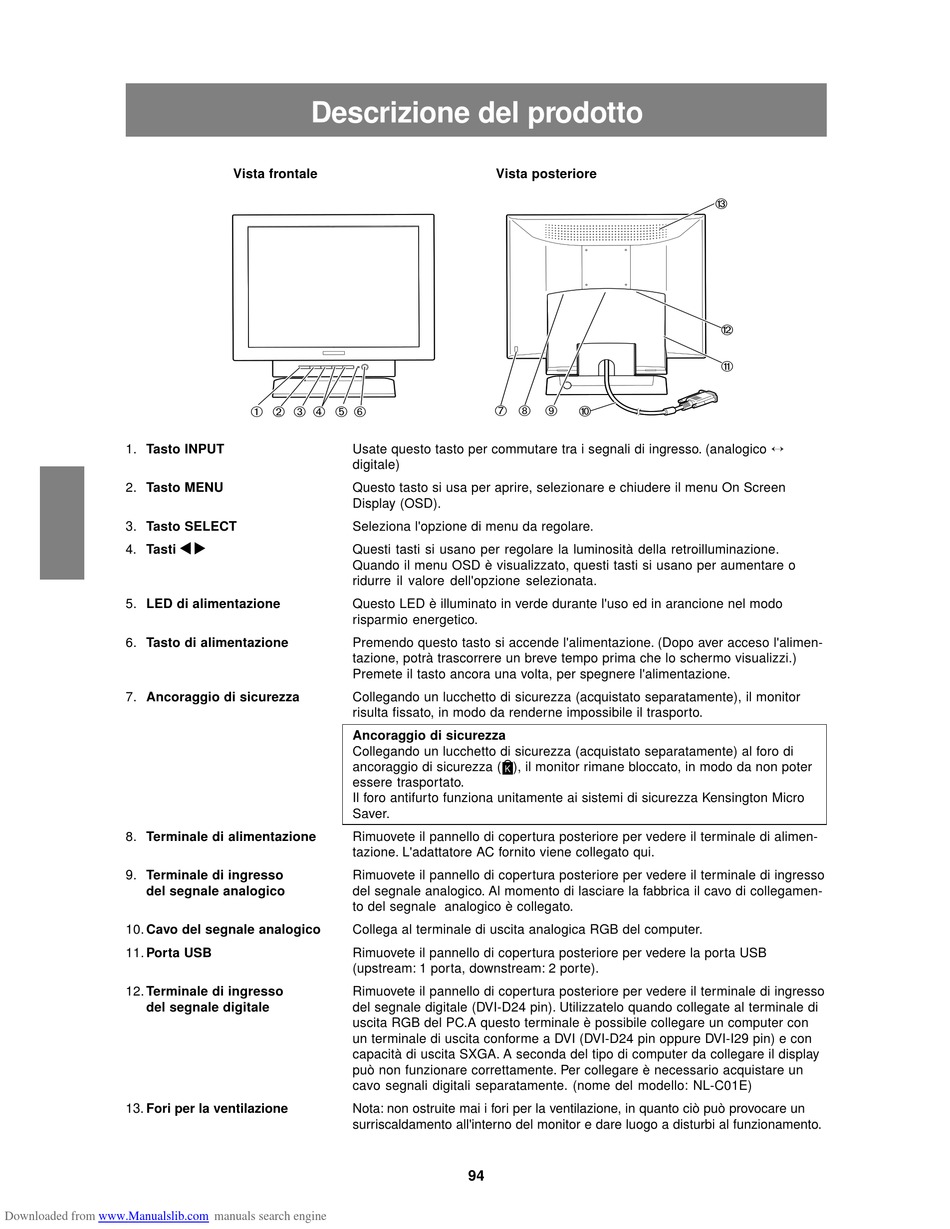

Descrizione del prodotto

Vista frontale
1 2 4 5 6
3
Usate questo tasto per commutare tra i segnali di ingresso. (analogico
digitale)
Questo tasto si usa per aprire, selezionare e chiudere il menu On Screen
Display (OSD).
Seleziona l'opzione di menu da regolare.
Questi tasti si usano per regolare la luminosità della retroilluminazione.
Quando il menu OSD è visualizzato, questi tasti si usano per aumentare o
ridurre il valore dell'opzione selezionata.
Questo LED è illuminato in verde durante l'uso ed in arancione nel modo
risparmio energetico.
Premendo questo tasto si accende l'alimentazione. (Dopo aver acceso l'alimen-
tazione, potrà trascorrere un breve tempo prima che lo schermo visualizzi.)
Premete il tasto ancora una volta, per spegnere l'alimentazione.
Collegando un lucchetto di sicurezza (acquistato separatamente), il monitor
risulta fissato, in modo da renderne impossibile il trasporto.
Ancoraggio di sicurezza
Collegando un lucchetto di sicurezza (acquistato separatamente) al foro di
ancoraggio di sicurezza (
essere trasportato.
Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington Micro
Saver.
Rimuovete il pannello di copertura posteriore per vedere il terminale di alimen-
tazione. L'adattatore AC fornito viene collegato qui.
Rimuovete il pannello di copertura posteriore per vedere il terminale di ingresso
del segnale analogico. Al momento di lasciare la fabbrica il cavo di collegamen-
to del segnale analogico è collegato.
Collega al terminale di uscita analogica RGB del computer.
Rimuovete il pannello di copertura posteriore per vedere la porta USB
(upstream: 1 porta, downstream: 2 porte).
Rimuovete il pannello di copertura posteriore per vedere il terminale di ingresso
del segnale digitale (DVI-D24 pin). Utilizzatelo quando collegate al terminale di
uscita RGB del PC.A questo terminale è possibile collegare un computer con
un terminale di uscita conforme a DVI (DVI-D24 pin oppure DVI-I29 pin) e con
capacità di uscita SXGA. A seconda del tipo di computer da collegare il display
può non funzionare correttamente. Per collegare è necessario acquistare un
cavo segnali digitali separatamente. (nome del modello: NL-C01E)
Nota: non ostruite mai i fori per la ventilazione, in quanto ciò può provocare un
surriscaldamento all'interno del monitor e dare luogo a disturbi al funzionamento.
manuals search engine
Vista posteriore
7 8 9
0
), il monitor rimane bloccato, in modo da non poter
K
94
e
w
q
