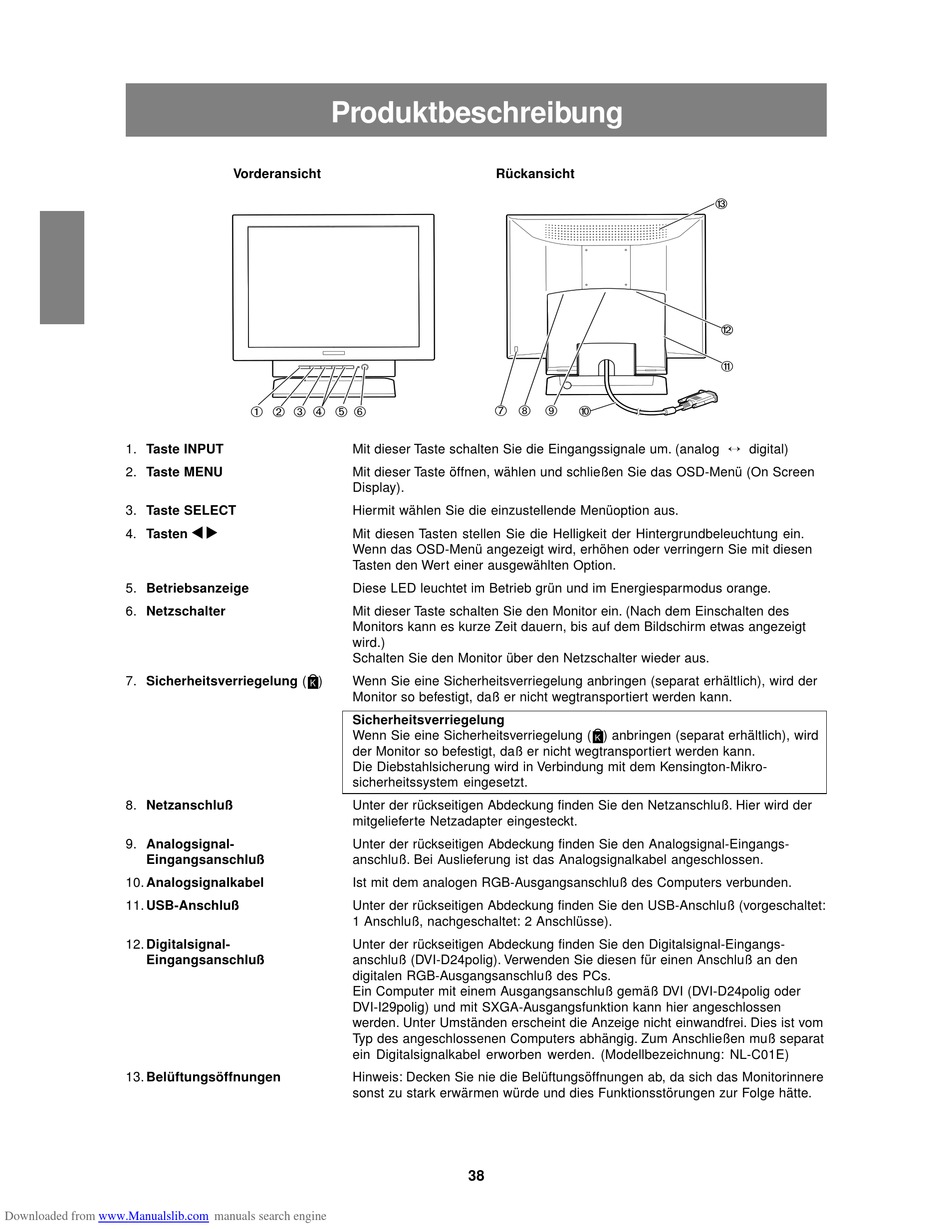

Produktbeschreibung - Sharp LL-T1610W Bedienungshandbuch

1. Taste INPUT
2. Taste MENU
3. Taste SELECT
4. Tasten
5. Betriebsanzeige
6. Netzschalter
7. Sicherheitsverriegelung (
8. Netzanschluß
9. Analogsignal-
Eingangsanschluß
10. Analogsignalkabel
11. USB-Anschluß
12. Digitalsignal-
Eingangsanschluß
13. Belüftungsöffnungen
Downloaded from www.Manualslib.com

Produktbeschreibung

Vorderansicht
1 2 4 5 6
3
Mit dieser Taste schalten Sie die Eingangssignale um. (analog
Mit dieser Taste öffnen, wählen und schließen Sie das OSD-Menü (On Screen
Display).
Hiermit wählen Sie die einzustellende Menüoption aus.
Mit diesen Tasten stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.
Wenn das OSD-Menü angezeigt wird, erhöhen oder verringern Sie mit diesen
Tasten den Wert einer ausgewählten Option.
Diese LED leuchtet im Betrieb grün und im Energiesparmodus orange.
Mit dieser Taste schalten Sie den Monitor ein. (Nach dem Einschalten des
Monitors kann es kurze Zeit dauern, bis auf dem Bildschirm etwas angezeigt
wird.)
Schalten Sie den Monitor über den Netzschalter wieder aus.
) Wenn Sie eine Sicherheitsverriegelung anbringen (separat erhältlich), wird der
K
Monitor so befestigt, daß er nicht wegtransportiert werden kann.
Sicherheitsverriegelung
Wenn Sie eine Sicherheitsverriegelung (
der Monitor so befestigt, daß er nicht wegtransportiert werden kann.
Die Diebstahlsicherung wird in Verbindung mit dem Kensington-Mikro-
sicherheitssystem eingesetzt.
Unter der rückseitigen Abdeckung finden Sie den Netzanschluß. Hier wird der
mitgelieferte Netzadapter eingesteckt.
Unter der rückseitigen Abdeckung finden Sie den Analogsignal-Eingangs-
anschluß. Bei Auslieferung ist das Analogsignalkabel angeschlossen.
Ist mit dem analogen RGB-Ausgangsanschluß des Computers verbunden.
Unter der rückseitigen Abdeckung finden Sie den USB-Anschluß (vorgeschaltet:
1 Anschluß, nachgeschaltet: 2 Anschlüsse).
Unter der rückseitigen Abdeckung finden Sie den Digitalsignal-Eingangs-
anschluß (DVI-D24polig). Verwenden Sie diesen für einen Anschluß an den
digitalen RGB-Ausgangsanschluß des PCs.
Ein Computer mit einem Ausgangsanschluß gemäß DVI (DVI-D24polig oder
DVI-I29polig) und mit SXGA-Ausgangsfunktion kann hier angeschlossen
werden. Unter Umständen erscheint die Anzeige nicht einwandfrei. Dies ist vom
Typ des angeschlossenen Computers abhängig. Zum Anschließen muß separat
ein Digitalsignalkabel erworben werden. (Modellbezeichnung: NL-C01E)
Hinweis: Decken Sie nie die Belüftungsöffnungen ab, da sich das Monitorinnere
sonst zu stark erwärmen würde und dies Funktionsstörungen zur Folge hätte.
manuals search engine
Rückansicht
7 8 9
0
) anbringen (separat erhältlich), wird
K
38
e
w
q
digital)
