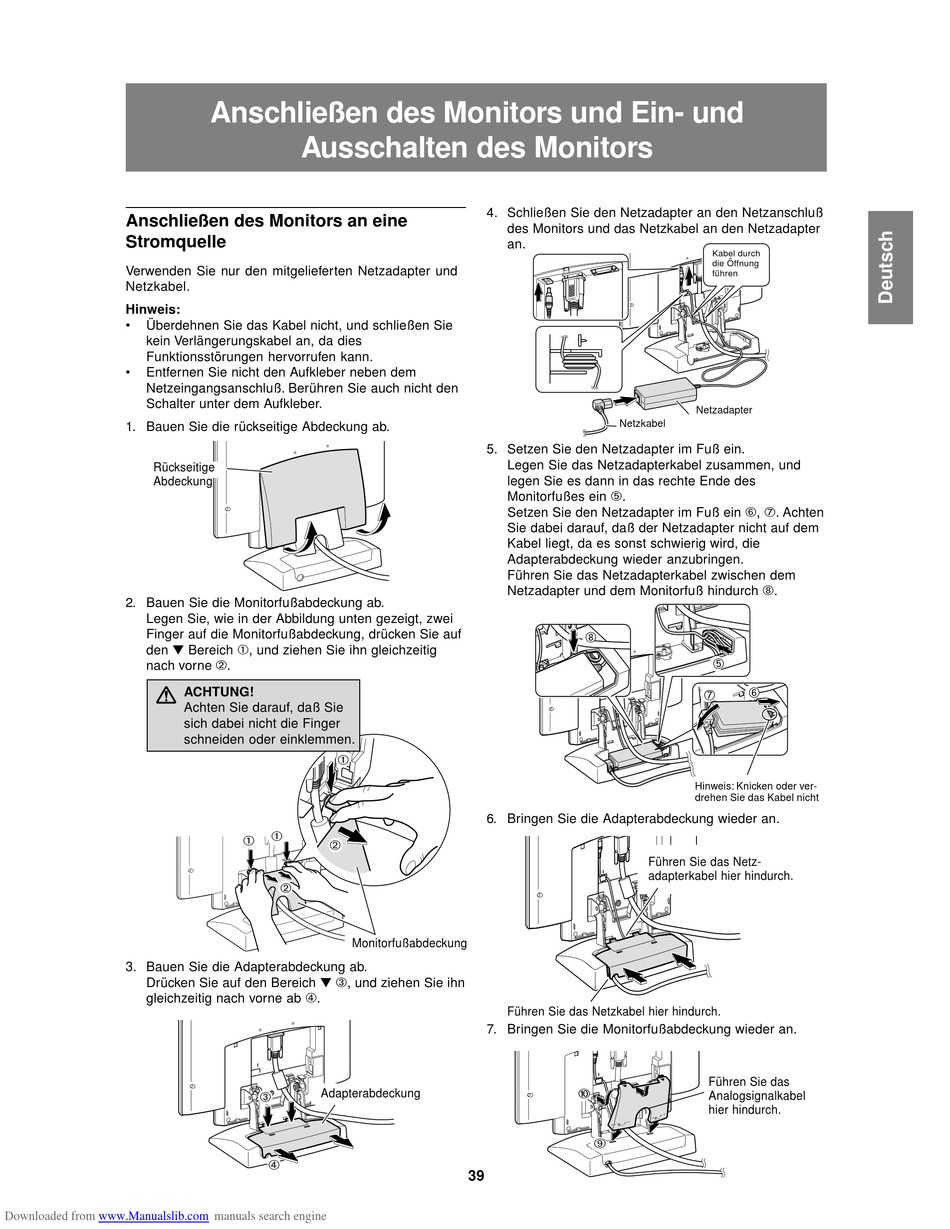

Anschließen des Monitors an eine
Stromquelle
Verwenden Sie nur den mitgelieferten Netzadapter und
Netzkabel.
Hinweis:
• Überdehnen Sie das Kabel nicht, und schließen Sie
kein Verlängerungskabel an, da dies
Funktionsstörungen hervorrufen kann.
• Entfernen Sie nicht den Aufkleber neben dem
Netzeingangsanschluß. Berühren Sie auch nicht den
Schalter unter dem Aufkleber.
1. Bauen Sie die rückseitige Abdeckung ab.
Rückseitige
Abdeckung
2. Bauen Sie die Monitorfußabdeckung ab.
Legen Sie, wie in der Abbildung unten gezeigt, zwei
Finger auf die Monitorfußabdeckung, drücken Sie auf
den
nach vorne 2.
ACHTUNG!
Achten Sie darauf, daß Sie
sich dabei nicht die Finger
schneiden oder einklemmen.
3. Bauen Sie die Adapterabdeckung ab.
Drücken Sie auf den Bereich
gleichzeitig nach vorne ab 4.
Downloaded from www.Manualslib.com
Anschließen des Monitors und Ein- und
Ausschalten des Monitors
Bereich 1, und ziehen Sie ihn gleichzeitig
1
1
1
2
2
Monitorfußabdeckung
3, und ziehen Sie ihn
Adapterabdeckung
3
4
manuals search engine
4. Schließen Sie den Netzadapter an den Netzanschluß
des Monitors und das Netzkabel an den Netzadapter
an.
Netzkabel
5. Setzen Sie den Netzadapter im Fuß ein.
Legen Sie das Netzadapterkabel zusammen, und
legen Sie es dann in das rechte Ende des
Monitorfußes ein 5.
Setzen Sie den Netzadapter im Fuß ein 6, 7. Achten
Sie dabei darauf, daß der Netzadapter nicht auf dem
Kabel liegt, da es sonst schwierig wird, die
Adapterabdeckung wieder anzubringen.
Führen Sie das Netzadapterkabel zwischen dem
Netzadapter und dem Monitorfuß hindurch 8.
8
6. Bringen Sie die Adapterabdeckung wieder an.
Führen Sie das Netzkabel hier hindurch.
7. Bringen Sie die Monitorfußabdeckung wieder an.
0
9
39
Kabel durch
die Öffnung
führen
Netzadapter
5
6
7
Hinweis: Knicken oder ver-
drehen Sie das Kabel nicht
Führen Sie das Netz-
adapterkabel hier hindurch.
Führen Sie das
Analogsignalkabel
hier hindurch.
