16 . Tag
Heute im Adventskalender
• LED blau mit Vorwiderstand
Bunte Blinkmuster mit vier LEDs
Benötigte Teile: 1x micro:bit, 1x Steckbrett, 3x Kroko-
dilklemmenkabel, 1x Potentiometer, 1x LED rot, 1x LED
gelb, 1x LED grün, 1x LED blau, 3x Drahtbrücke blank
An den drei Anschlusspins P0, P1 und P2 lassen sich the-
oretisch nur drei LEDs anschließen, die unterschiedlich
blinken . Schaltet man die Anschlüsse jedoch wechsel-
weise als +3 V und 0 V ergeben sich mehrere mögliche
Kombinationen .

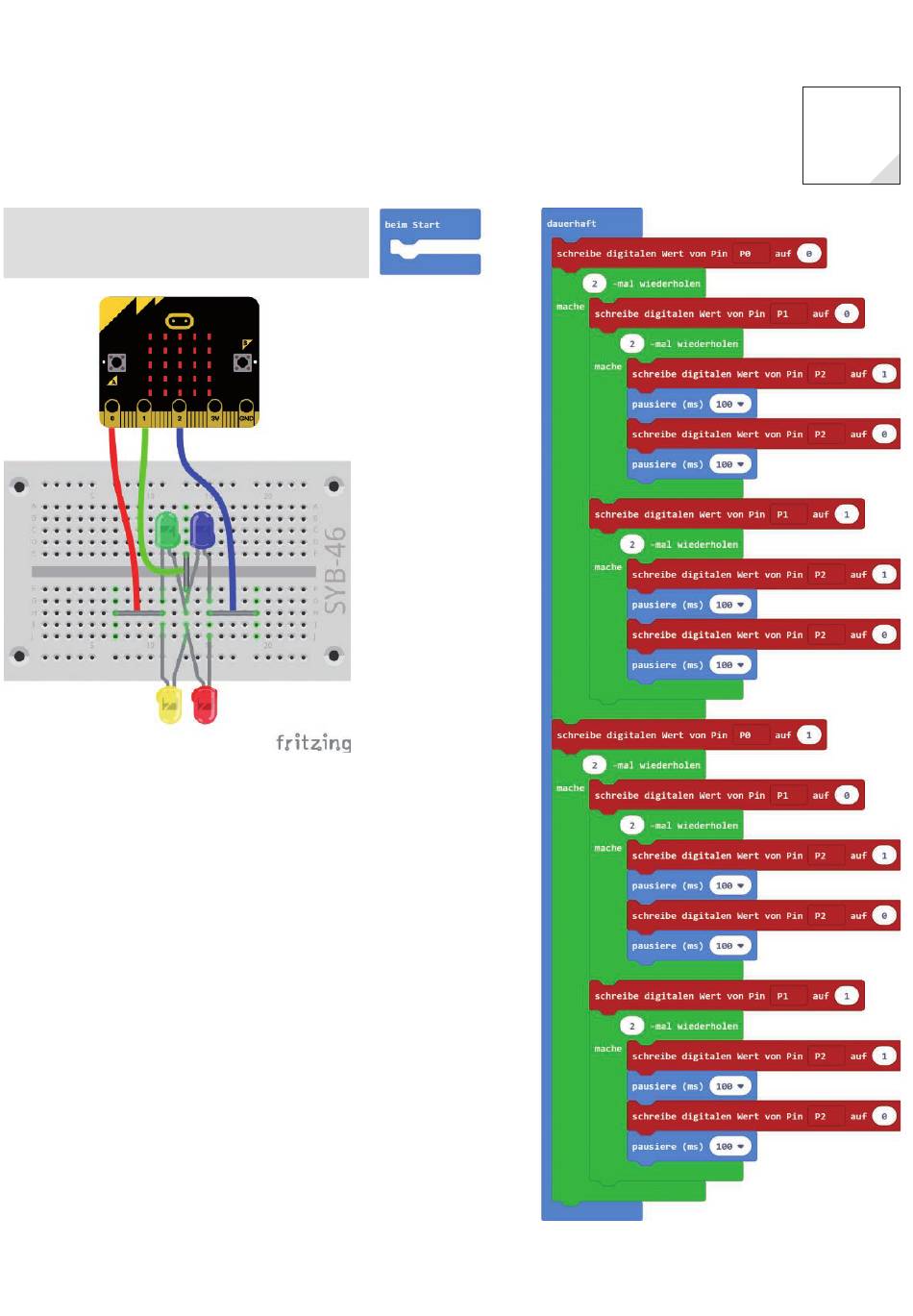

Die LEDs sind diesmal nicht an der Masseleitung des
micro:bit angeschlossen, sondern immer zwischen zwei
der Pins P0, P1 und P2 . Die in der Abbildung oberen
LEDs haben ihre Kathoden auf der linken Seite, die unte-
ren LEDs auf der rechten Seite .
Das Programm
Das Programm
microbit-16.hex
selnd blinken .
So funktioniert das Programm
In der dauerhaft-Schleife liegen ineinander geschachtelte
weitere Schleifen, die die drei Anschlusspins abwech-
selnd auf 0 und 1 setzen . Eine LED leuchtet immer dann,
wenn der Pin an der Anode auf 1 geschaltet und der Pin
an der Kathode auf 0 ist .
lässt vier LEDs abwech-
23
