12
6 . Tag

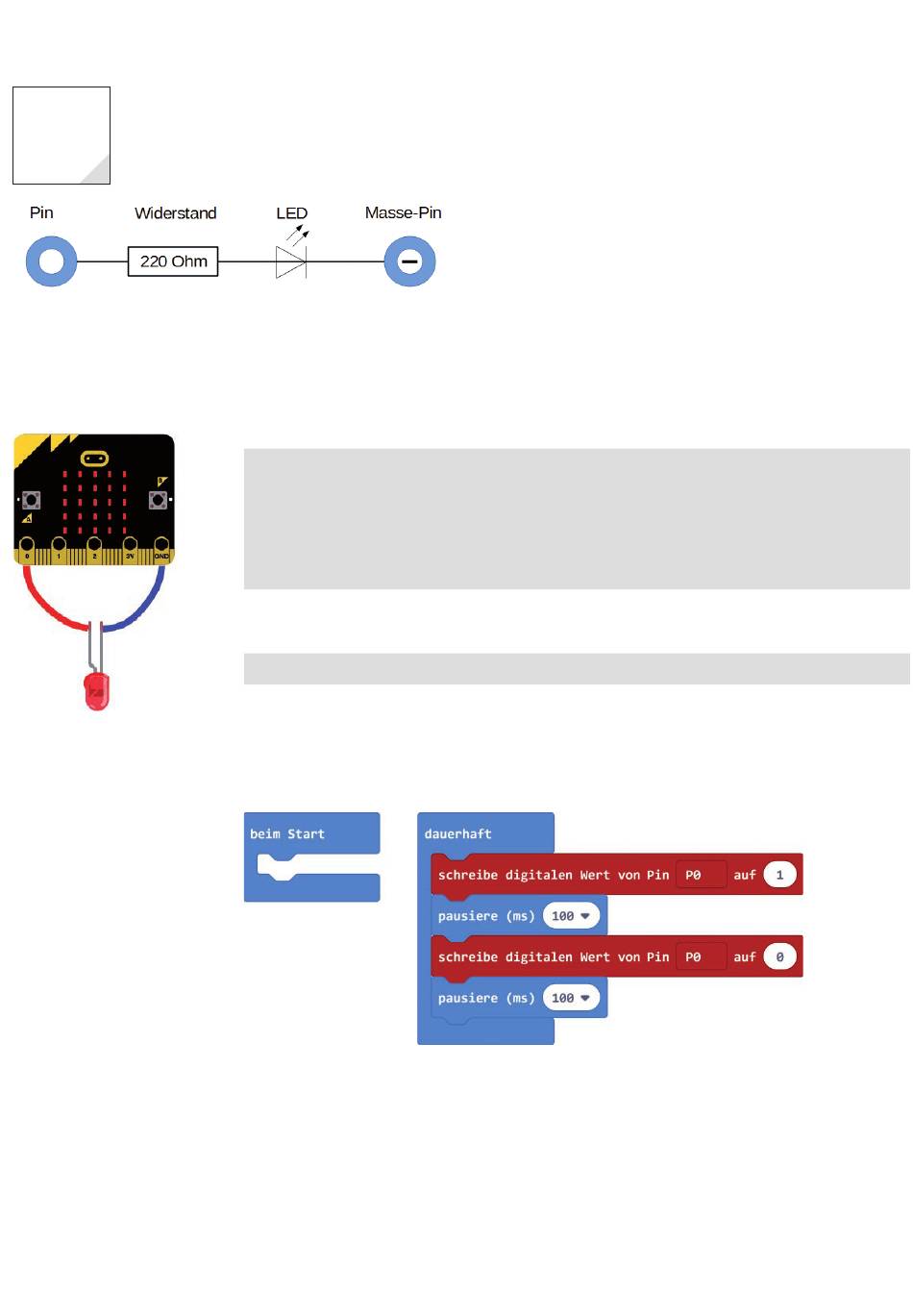

Schaltplan einer LED mit Vorwiderstand .
6 . Tag
Heute im Adventskalender
• LED rot mit Vorwiderstand
begrenzen und so ein Durchbrennen der LED zu verhindern, muss üblicherweise zwischen dem verwen-
deten Anschlusspin und der Anode der LED, oder zwischen Kathode und Masse-Pin, ein 220-Ohm-Vorwi-
derstand eingebaut werden . Dieser Vorwiderstand schützt auch den Ausgang des micro:bit vor zu hohen
Stromstärken . Die LEDs im Adventskalender haben den Vorwiderstand bereits eingebaut und können
daher direkt an die Pins angeschlossen werden .
LED in welcher Richtung anschließen?
Die beiden Anschlussdrähte einer LED sind unterschiedlich lang . Der längere ist der Pluspol, die
Anode, der kürzere die Kathode . Einfach zu merken: Das Pluszeichen hat einen Strich mehr als das
Minuszeichen und macht damit den Draht quasi etwas länger . Außerdem sind die meisten LEDs auf
der Minusseite abgeflacht, vergleichbar mit einem Minuszeichen . Leicht zu merken: Kathode = kurz =
Kante .
LED blinkt
Benötigte Teile: 1x micro:bit, 2x Krokodilklemmenkabel, 1x LED rot
Schließen Sie die LED mit zwei Krokodilklemmenkabeln an den Pins 0 und GND an . Dabei muss der
kürzere Draht am GND-Pin angeschlossen sein .
Das Programm
Das Programm
microbit-06.hex
In der dauerhaft -Schleife wird die LED abwechselnd ein- und ausgeschaltet . Dazwischen wartet das
Programm jedes Mal 100 Millisekunden lang .
So funktioniert das Programm
Der Block schreibe digitalen Wert von Pin P0 auf ... schaltet den Pin P0 ein oder aus . Steht im Zahlen-
feld der Wert 1, wird der Pin eingeschaltet, steht dort der Wert 0, wird er ausgeschaltet .
Dieser Block ist etwas ungeschickt übersetzt . Die Formulierung schreibe ... auf digitalen Pin P... erklärt
besser, was dieser Block bewirkt, nämlich einen Logikwert auf einem Pin auszugeben oder einen Pin auf
einen Logikwert zu setzen . Logischer wäre auch, die Logikwerte wahr und falsch zu verwenden, dieser
Block verwendet aber die Zahlenwerte 1 und 0 .
LEDs
LEDs (zu Deutsch: Leuchtdioden) leuchten, wenn Strom in Durchfluss-
richtung durch sie hindurch fließt . LEDs werden in Schaltungen mit
einem pfeilförmigen Dreieckssymbol dargestellt, das die Flussrichtung
vom Pluspol zum Minuspol oder zur Masseleitung angibt . Eine LED
lässt in Durchflussrichtung nahezu beliebig viel Strom durch, da sie
nur einen sehr geringen Widerstand hat . Um den Durchflussstrom zu
lässt die LED gleichmäßig blinken .
