5 . Tag
Heute im Adventskalender
5 . Tag
• Schaltdraht
Heute ist Schaltdraht im Adventskalender enthalten . Damit bauen Sie später verschiedene Drahtverbin-
dungen zwischen Bauteilen .

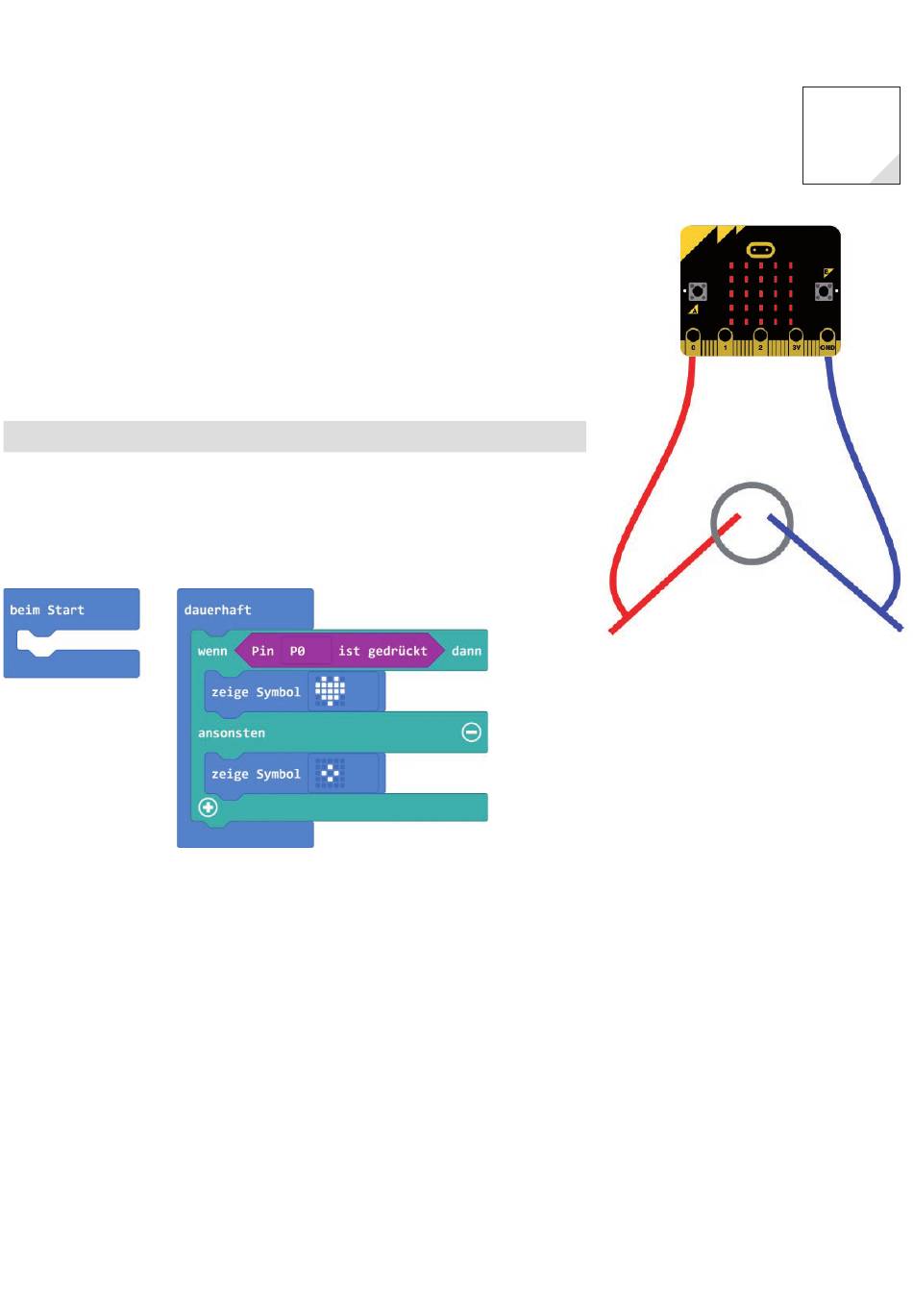

Geschicklichkeitsspiel
Biegen Sie aus dem Schaltdraht verschieden geformte Drahtringe . Entfernen Sie dazu vorher
mit einem scharfen Messer die Isolierung . Klemmen Sie dann je eine Drahtelektrode in die
beiden Krokodilklemmenkabel . Versuchen Sie nun, die Drahtringe von einer auf die andere
Elektrode zu übergeben, sodass Sie kurzzeitig beide berühren . In diesem Moment zeigt der
micro:bit ein Herz auf der LED-Matrix an . Achten Sie darauf, nur die isolierten Krokodilklem-
men anzufassen und nicht die Elektroden zu berühren, um mit der Hand keine Verbindung
zu schließen .
Benötigte Teile: 1x micro:bit, 2x Krokodilklemmenkabel, 2x Drahtelektrode
Das Programm
Das Programm
zeigt eine weitere Methode, die Kontaktpins abzufragen .
microbit-05.hex
Sie ist oftmals schneller, da zu einem bestimmten Zeitpunkt im Programm der Kontakt
ausgewertet wird, ohne dass eine Abfrage, die ständig im Hintergrund läuft, das Programm
unterbrechen muss .
So funktioniert das Programm
In der dauerhaft-Schleife fragt ein wenn ... dann ... ansonsten ...-Block immer wieder den Pin 0 ab . Die
Blöcke in der ersten Klammer werden immer dann ausgeführt, wenn die Abfrage wahr ergibt, die Blöcke
in der zweiten Klammer dann, wenn die Abfrage falsch ergibt . In diesem Programm wird das Herzsymbol
angezeigt, wenn der Kontakt mit Masse geschlossen ist, die kleine Raute wird angezeigt, wenn der Pin 0
nicht mit Masse verbunden ist .
