13 . Tag
Heute im Adventskalender
• 15-kOhm-Potentiometer
Potentiometer
Das Potentiometer aus dem Adventskalender von heute ist ein einstellbarer Wider-
stand, der Werte zwischen 0 Ohm und 15 kOhm annehmen kann, indem man den
Knopf dreht .

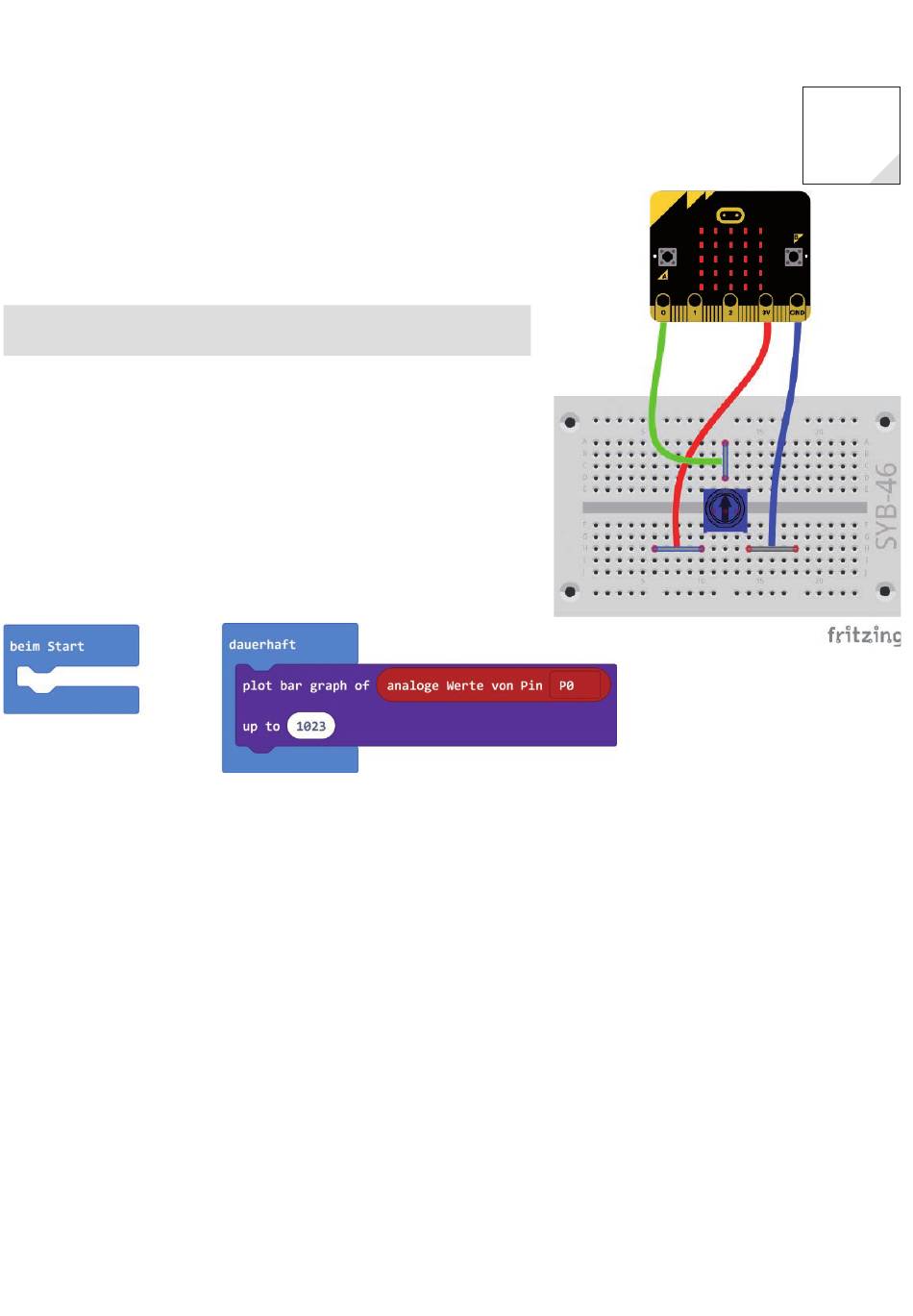

Analoge Pegelanzeige auf der LED-Matrix
Benötigte Teile: 1x micro:bit, 1x Steckbrett, 3x Krokodilklemmenkabel, 1x Potenti-
ometer, 3x Drahtbrücke blank
Die drei Pins P0, P1 und P2 können anstatt digitaler Eingangswerte auch analoge
Werte lesen . Diese werden je nach anliegender Spannung als Zahlenwert zwischen 0
und 1023 dargestellt .
Das Programm
Auf einer Pegelanzeige lassen sich analoge Werte auf einen Blick ungefähr abschät-
zen . Solche Anzeigen aus mehreren LEDs werden zum Beispiel bei Lautstärke- oder
Temperaturreglern verwendet . Das Programm
Potentiometer eingestellten Wert als Balkengrafik auf der LED-Matrix an .
So funktioniert das Programm
Das Programm verwendet den Block plot bar graph of ... up to ... aus der Gruppe LED . Dieser Block
stellt den analogen Wert, der mit dem Block analoge Werte von Pin ... aus der Gruppe Pins eingele-
sen wird, als Balkengrafik auf der LED-Matrix dar . Der zweite Wert in diesem Block gibt den maximal
möglichen Wert der Balkengrafik an, um die Werte auf die LED-Matrix zu skalieren . 20% des maximal
möglichen Wertes entspricht also einer Zeile von LEDs . Zwischenwerte werden dargestellt, indem die
nächsthöhere Zeile in der Mitte beginnend aufgefüllt wird .
zeigt den auf dem
microbit-13.hex
19
13 . Tag
