11 . Tag
Heute im Adventskalender
• LED gelb mit Vorwiderstand
Ampel mit Fußgängerampel mit Taster schalten

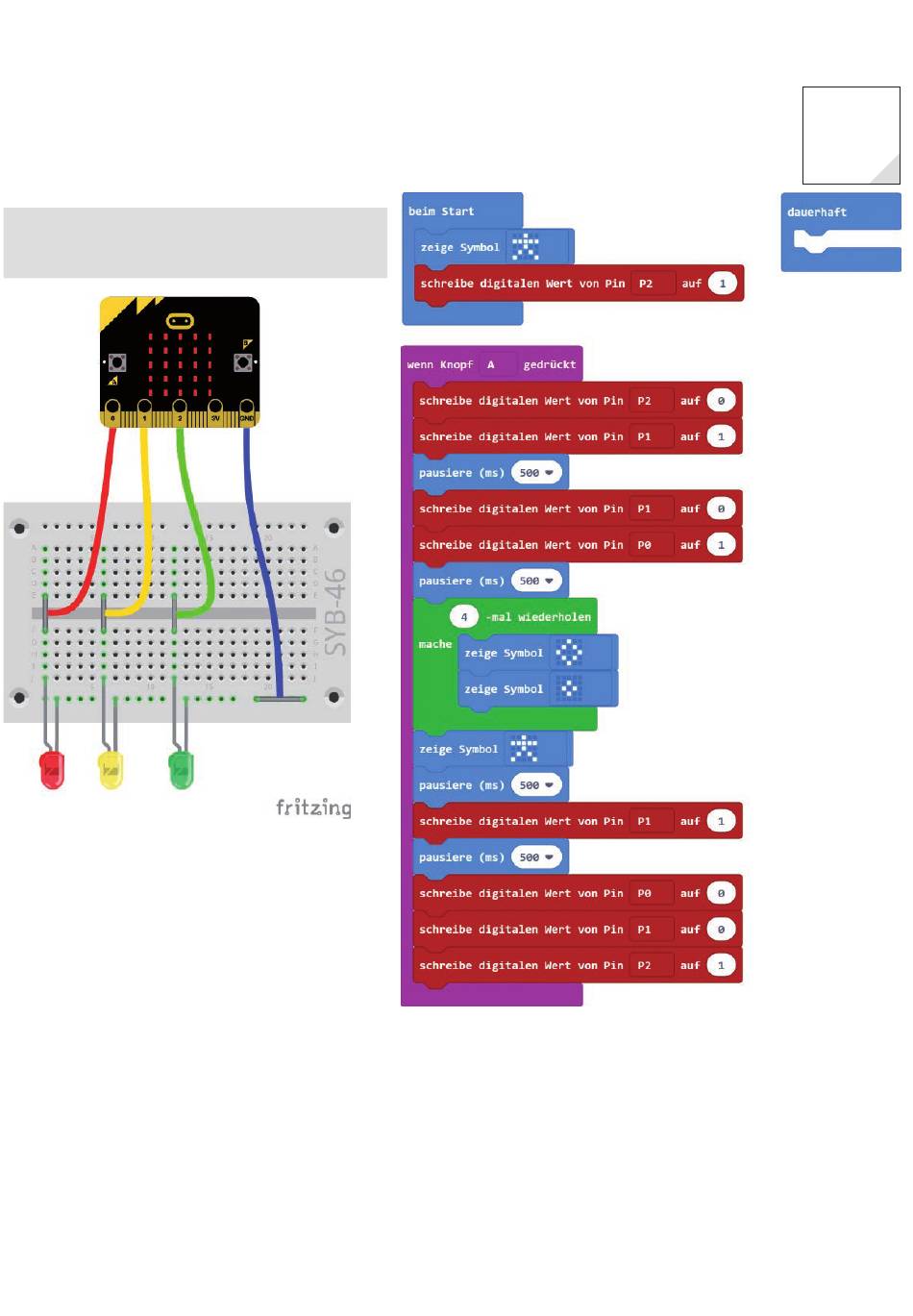

Benötigte Teile: 1x micro:bit, 1x Steckbrett, 4x Kroko-
dilklemmenkabel, 1x LED rot, 1x LED gelb, 1x LED grün,
4x Drahtbrücke blank
Drei LEDs stellen eine einfache Ampelschaltung mit Fuß-
gängerampel auf der LED-Matrix des micro:bit dar . Wäh-
rend der Rotphase der Verkehrsampel ändert sich das
Fußgängersymbol auf der LED-Matrix . Da der micro:bit nur
drei Anschlusspins hat, stellt die Schaltung keine Rot/Grün-
Fußgängerampel dar .
Das Programm
Das Programm
microbit-11.hex
der Taster gedrückt ist . Solange der Taster nicht gedrückt ist,
bleibt die Verkehrsampel grün und das Fußgängersymbol zeigt ein stehendes Ampelmännchen .
So funktioniert das Programm
Beim Start wird auf der LED-Matrix das stehende Ampelmännchen angezeigt, die grüne LED am Pin P2
wird eingeschaltet . Die anderen beiden LEDs sind automatisch ausgeschaltet, da alle Pins standardmäßig
beim Programmstart auf 0 stehen . Diese Einstellung bleibt bestehen, bis jemand die Taste A auf dem
micro .bit drückt .
Jetzt startet der Ampelzyklus über Gelb auf Rot . Während der Rotphase der Verkehrsampel schaltet eine
Schleife 40-mal das Symbol auf der LED-Matrix um . Zwischen den Schaltvorgängen sind keine Wartezeiten
nötig . Da die Darstellung der Symbole bereits einige Millisekunden dauert, ist das Blinken gut zu erkennen .
Anschließend erscheint wieder das stehende Ampelmännchen, und der Ampelzyklus läuft weiter über Rot/
Gelb zu Grün . In diesem Zustand wartet die Ampel wieder darauf, dass die Taste gedrückt wird .
startet den Ampelzyklus, wenn
17
