7 . Tag
Heute im Adventskalender
• Steckbrett (SYB 46)

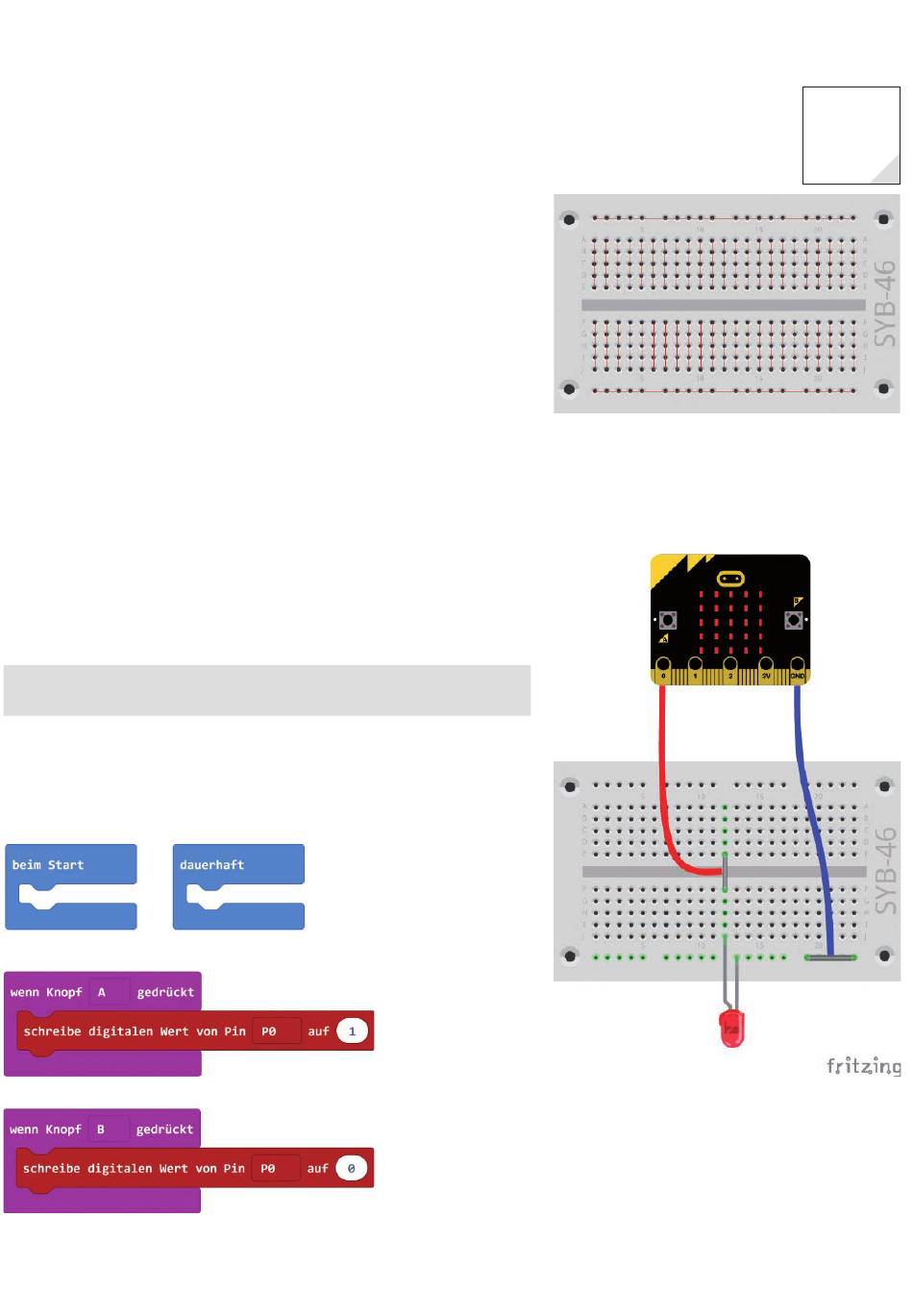

Steckbrett
Für den schnellen Aufbau elektronischer Schaltungen, ohne löten zu müssen, ist
ein Steckbrett im Adventskalender . Dort können elektronische Bauteile direkt in ein
Lochraster eingesteckt werden .
Bei diesem Steckbrett sind die äußeren Längsreihen mit Kontakten (X und Y) alle
miteinander verbunden . Diese Kontaktreihen werden oft als Plus- und Minuspol
zur Stromversorgung der Schaltungen genutzt . In den anderen Kontaktreihen sind
jeweils fünf Kontakte (A bis E und F bis J) quer miteinander verbunden, wobei in der
Mitte der Platine eine Lücke ist . So können dort größere Bauelemente eingesteckt
und nach außen hin verdrahtet werden .
Steckbrücken und Anschlüsse für Krokodilklemmen
Mit dem Schaltdraht stellen Sie kurze Verbindungsbrücken her, mit denen dicht
nebeneinander liegende Kontaktreihen auf der Steckplatine verbunden werden . Solche Drahtbrücken
können auch dafür verwendet werden, Krokodilklemmenkabel am Steckbrett anzuschließen .
Schneiden Sie den Draht mit einem kleinen Seitenschneider je nach Experiment auf die passenden Län-
gen ab . Um die Drähte besser in die Steckplatine stecken zu können, empfiehlt es sich, sie leicht schräg
abzuschneiden, sodass eine Art Keil entsteht . Entfernen Sie die Isolierung auf der
ganzen Länge mit einem scharfen Messer . An diesen Drahtbücken können Kroko-
dilklemmen befestigt werden . Besonders einfach geht das, wenn eine Drahtbrücke
über den "Graben" in der Mitte des Steckbretts gespannt wird .
LED mit Tastern ein- und ausschalten
Benötigte Teile: 1x micro:bit, 1x Steckbrett, 2x Krokodilklemmenkabel, 1x LED rot,
2x Drahtbrücke blank
Drücken Sie auf den Taster A links auf dem micro:bit, wird die LED eingeschaltet,
drücken Sie auf den Taster B rechts, wird sie wieder ausgeschaltet .
Das Programm
Das Programm
microbit-07.hex
So funktioniert das Programm
Das Programm besteht aus zwei Blöcken, die die beiden Taster abfragen . Wird der Taster A gedrückt,
wird der digitale Wert 1 auf den Pin P0 geschrieben und die LED eingeschaltet . Beim Druck auf den Taster
B wird der Wert 0 auf den Pin geschrieben .
lässt die LED gleichmäßig blinken .
Die Verbindungen auf dem Steckbrett .
13
