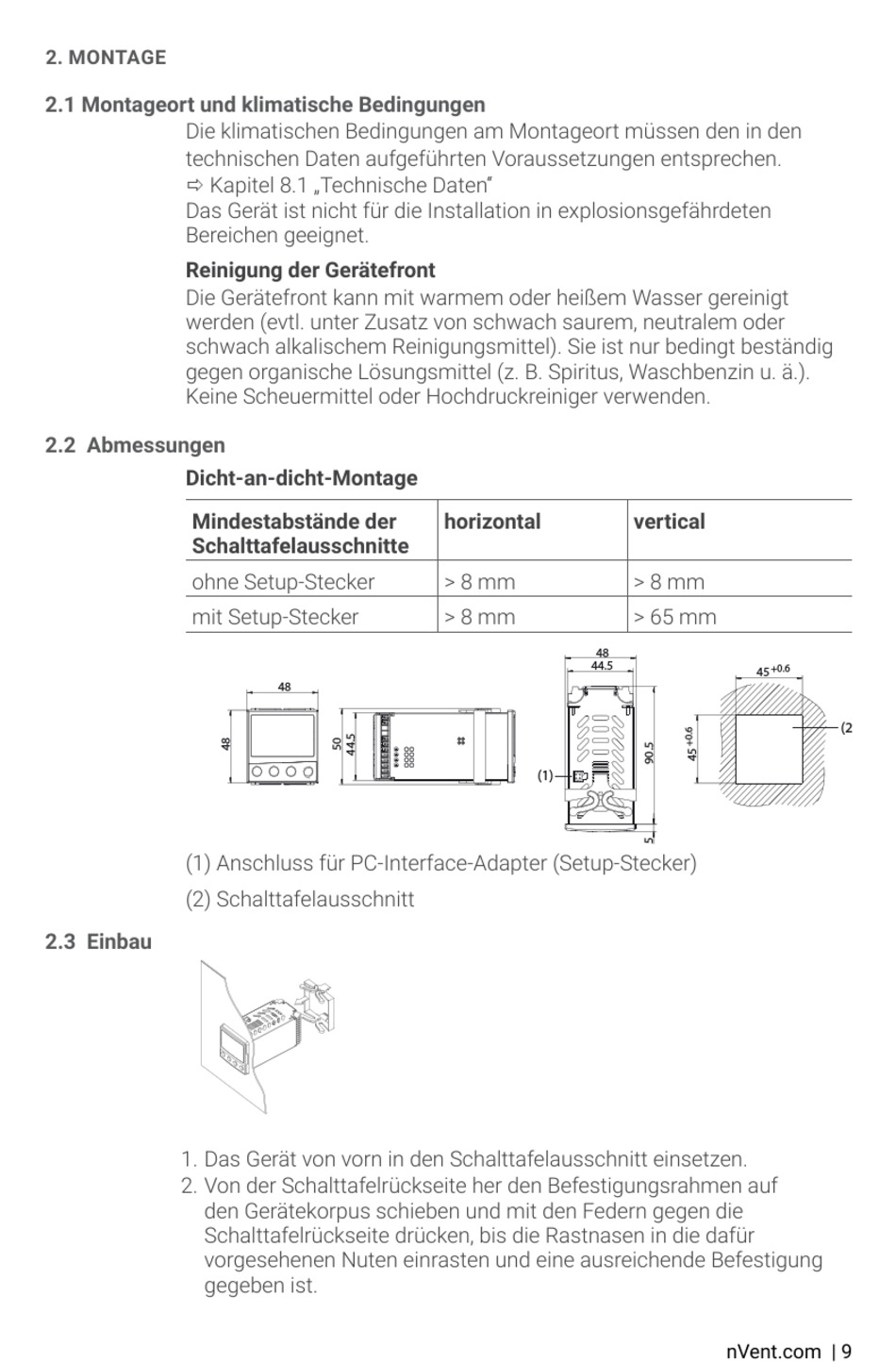

2. MONTAGE
2.1 Montageort und klimatische Bedingungen
Die klimatischen Bedingungen am Montageort müssen den in den
technischen Daten aufgeführten Voraussetzungen entsprechen.
Kapitel 8.1 „Technische Daten"
Das Gerät ist nicht für die Installation in explosionsgefährdeten
Bereichen geeignet.
Reinigung der Gerätefront
Die Gerätefront kann mit warmem oder heißem Wasser gereinigt
werden (evtl. unter Zusatz von schwach saurem, neutralem oder
schwach alkalischem Reinigungsmittel). Sie ist nur bedingt beständig
gegen organische Lösungsmittel (z. B. Spiritus, Waschbenzin u. ä.).
Keine Scheuermittel oder Hochdruckreiniger verwenden.
2.2 Abmessungen
Dicht-an-dicht-Montage
Mindestabstände der
Schalttafelausschnitte
ohne Setup-Stecker
mit Setup-Stecker
(1) Anschluss für PC-Interface-Adapter (Setup-Stecker)
(2) Schalttafelausschnitt
2.3 Einbau
1. Das Gerät von vorn in den Schalttafelausschnitt einsetzen.
2. Von der Schalttafelrückseite her den Befestigungsrahmen auf
den Gerätekorpus schieben und mit den Federn gegen die
Schalttafelrückseite drücken, bis die Rastnasen in die dafür
vorgesehenen Nuten einrasten und eine ausreichende Befestigung
gegeben ist.
horizontal
> 8 mm
> 8 mm
48
vertical
> 8 mm
> 65 mm
48
44.5
(1)
+0.6
45
(2)
nVent.com | 9
