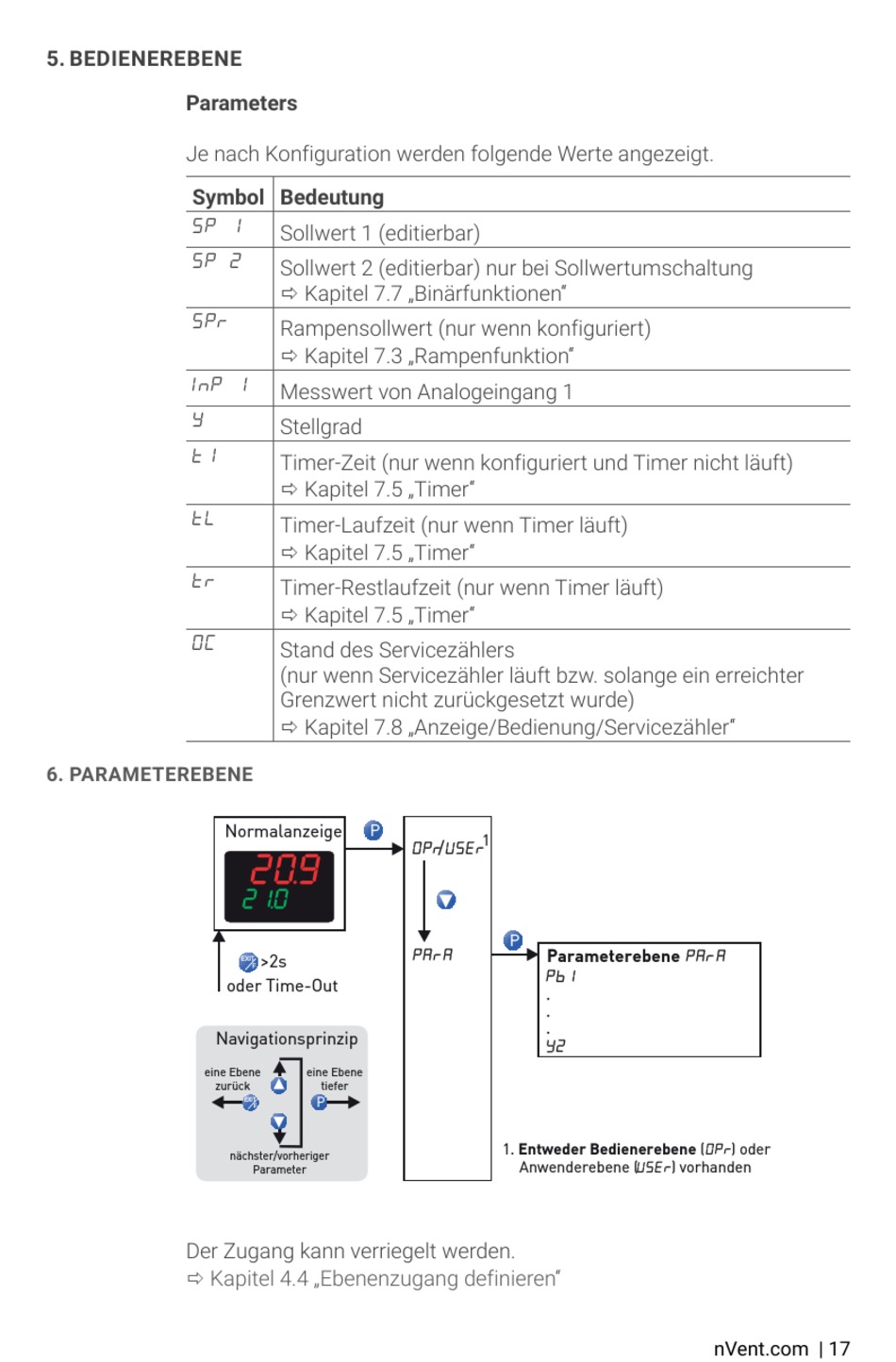

5. BEDIENEREBENE
Parameters
Je nach Konfiguration werden folgende Werte angezeigt.
Symbol Bedeutung
SP 1
SP 2
SPr
i nP 1
y
t1
tL
tr
OC
6. PARAMETEREBENE
eine Ebene
zurück
Der Zugang kann verriegelt werden.
 Kapitel 4.4 „Ebenenzugang definieren"
Sollwert 1 (editierbar)
Sollwert 2 (editierbar) nur bei Sollwertumschaltung
 Kapitel 7.7 „Binärfunktionen"
Rampensollwert (nur wenn konfiguriert)
 Kapitel 7.3 „Rampenfunktion"
Messwert von Analogeingang 1
Stellgrad
Timer-Zeit (nur wenn konfiguriert und Timer nicht läuft)
 Kapitel 7.5 „Timer"
Timer-Laufzeit (nur wenn Timer läuft)
 Kapitel 7.5 „Timer"
Timer-Restlaufzeit (nur wenn Timer läuft)
 Kapitel 7.5 „Timer"
Stand des Servicezählers
(nur wenn Servicezähler läuft bzw. solange ein erreichter
Grenzwert nicht zurückgesetzt wurde)
 Kapitel 7.8 „Anzeige/Bedienung/Servicezähler"
Normalanzeige
P P
>2s
EXIT
F
oder Time-Out
Navigationsprinzip
eine Ebene
tiefer
P P
EXIT
F
nächster/vorheriger
Parameter
1
OPr / USEr
P P
Parameterebene PArA
PArA
Pb1
.
.
.
2
1. Entweder Bedienerebene (
Anwenderebene (
) oder
OPr
) vorhanden
USEr
nVent.com | 17
