HINWEIS!
Bei Fühlerbruch oder Handbetrieb wird die Rampenfunktion
unterbrochen.Die Ausgänge verhalten sich wie bei einer
Messbereichsüber-/-unterschreitung (konfigurierbar).
7.4 Limitkomparatoren
Limitkomparatoren können verwendet werden, um den Istwert
hinsichtlich bestimmter Grenzwerte zu überwachen. Die Arbeitsweise
(lk1 bis lk8) der Limitkomparatoren kann vom Anwender konfiguriert
werden. Wenn ein Grenzwert überschritten wird, kann ein Alarmsignal
ausgegeben oder eine interne Funktion ausgelöst werden.
Es stehen 2 Limitkomparatoren zur Verfügung (LC1, LC2). Der Wert
der Schaltdifferenz HySt ist einstellbar und in allen Fällen symmetrisch
zum Grenzwert (AL).

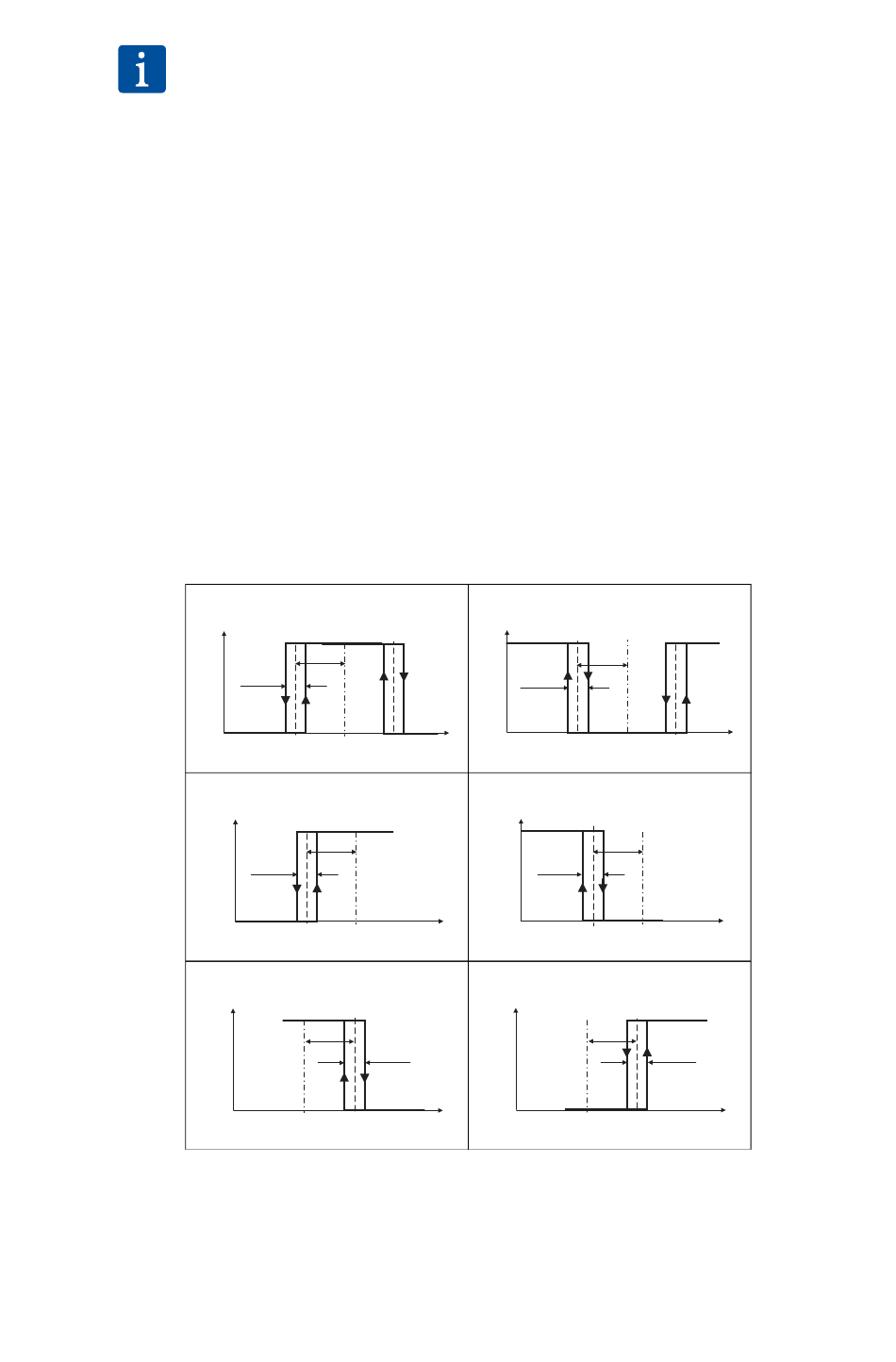

Grenzwert AL relativ zu Sollwert w
Die Limitkomparator-Funktionen lk1 bis lk6 überwachen
den Istwert gegenüber einem Grenzwert AL, der vom
Sollwert w abhängt. Dies bedeutet, dass sich bei einer
Sollwertänderung die absoluten Grenzwerte ebenfalls ändern.
k l
1
1
0
k l
3
k l
5
k l
7
26 | nVent.com
AL
HySt
w
1
AL
HySt
0
w
1
AL
HySt
0
w
1
HySt
k l
2
1
HySt
0
x
k l
4
1
HySt
0
x
k l
6
1
0
x
w
k l
8
1
AL
x
w
AL
x
w
AL
HySt
x
HySt
