Parameters
Nullpunkt
0Pnt
Endwert
End
7.7 Binärfunktionen
In dieser Anleitung wird eine durch ein Binärsignal ausgelöste Funktion
als „Binärfunktion" bezeichnet.
Mit den Signalen von Binäreingang, Limitkomparatoren, Timer und
Rampenfunktion können verschiedene Binärfunktionen realisiert
werden.

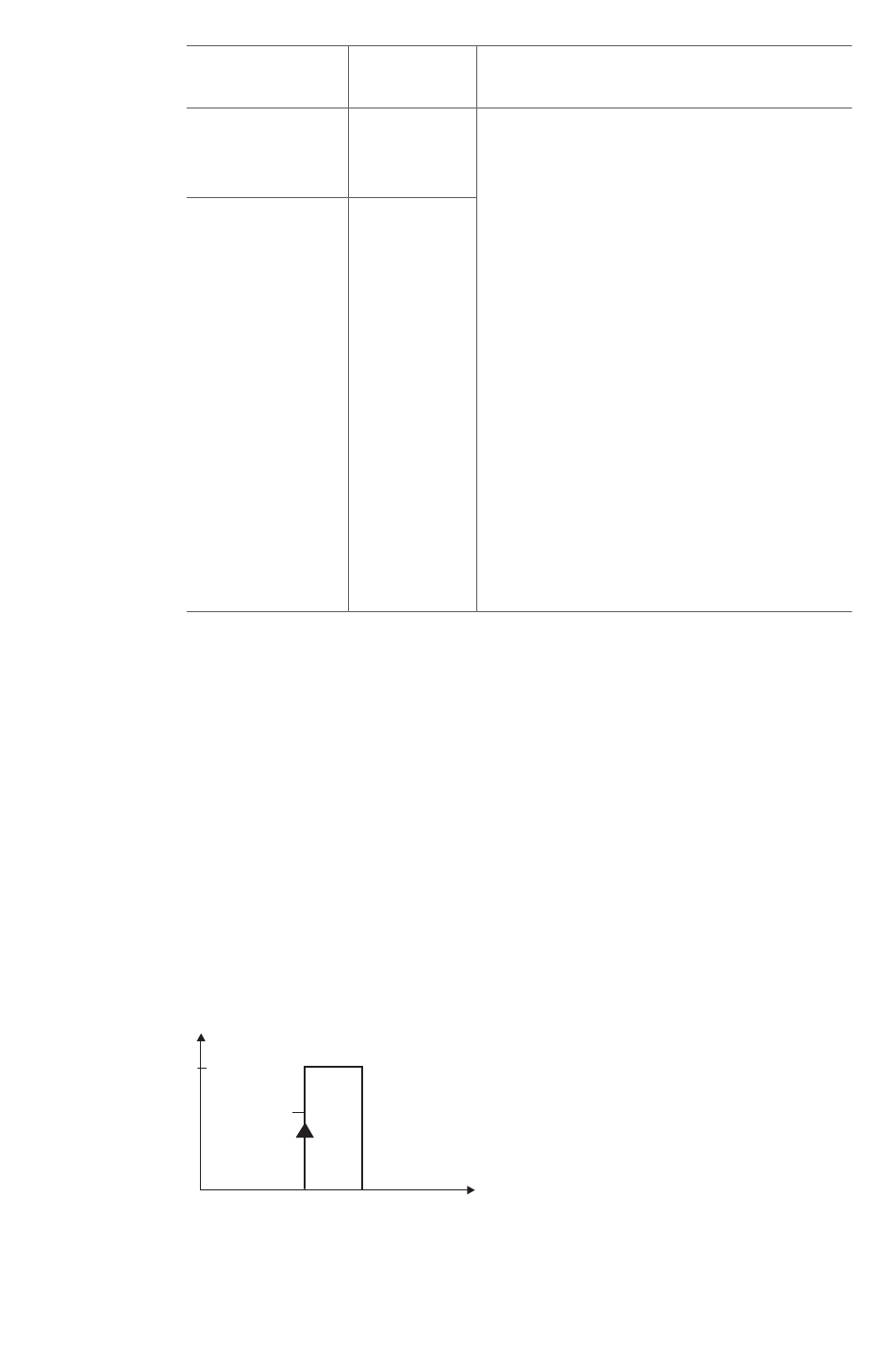

Schaltverhalten
Die folgenden Binärfunktionen reagieren auf Einschaltflanken:
• Selbstoptimierung starten, abbrechen
• Timer starten, abbrechen, starten/abbrechen
Alle übrigen Binärfunktion reagieren auf Ein- bzw. Ausschaltzustände.
1
0
Potentialfreier Kontakt oder Schaltimpuls
32 | nVent.com
Wert/
Auswahl
-1999 ...
0...
+9999
-1999 ...
100...
+9999
(1)
0 = Kontakt offen
1 = Kontakt geschlossen
Beschreibung
Einem physikalischen Ausgangssignal
wird ein Wertebereich der
Ausgangsgröße zugeordnet.
Werkseitig entspricht die Einstellung
einem Stellgrad von 0...100% für
Reglerausgänge.
Beim Stetigen Regler muss die
Werkseinstellung nicht verändert
werden.
Beim Dreipunktregler müssen zum
Kühlen folgende Einstellungen
vorgegeben werden: Nullpunkt = 0
/ Endwert = -100 Beispiel (Funktion
als Messumformer): Über den
Analogausgang (0...20mA) soll
der Istwert (Wertebereich: 150...500°C)
ausgegeben werden, das bedeutet:
150...500°C = 0...20mA Nullpunkt: 150
/ Endwert: 500
t
(1) = Einschaltflanke
