nVent Raychem TCONTROL-CONT-03 Betriebs- Und Montageanleitung Seite 25

Kompakter mikroprozessorregler
Inhaltsverzeichnis

Werbung

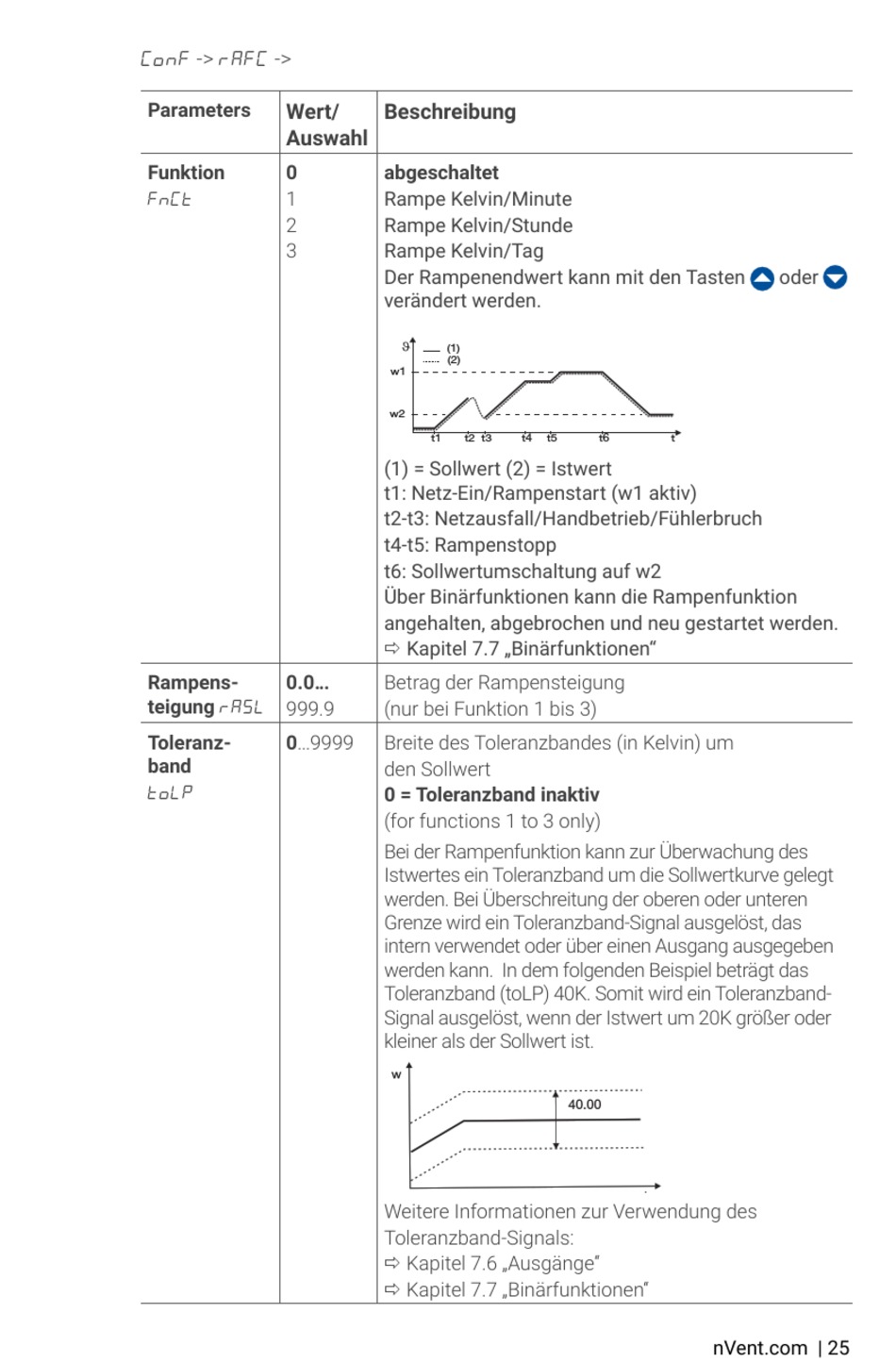

ConF -> rAFC ->
Parameters
Wert/
Auswahl
Funktion
0
1
FnCt
2
3
Rampens-
0.0...
teigung rASL
999.9
Toleranz-
0...9999
band
toLP
Beschreibung
abgeschaltet
Rampe Kelvin/Minute
Rampe Kelvin/Stunde
Rampe Kelvin/Tag
Der Rampenendwert kann mit den Tasten
verändert werden.
(1)
(2)
w1
w2
t1
t2 t3
t4
t5
(1) = Sollwert (2) = Istwert
t1: Netz-Ein/Rampenstart (w1 aktiv)
t2-t3: Netzausfall/Handbetrieb/Fühlerbruch
t4-t5: Rampenstopp
t6: Sollwertumschaltung auf w2
Über Binärfunktionen kann die Rampenfunktion
angehalten, abgebrochen und neu gestartet werden.
 Kapitel 7.7 „Binärfunktionen"
Betrag der Rampensteigung
(nur bei Funktion 1 bis 3)
Breite des Toleranzbandes (in Kelvin) um
den Sollwert
0 = Toleranzband inaktiv
(for functions 1 to 3 only)
Bei der Rampenfunktion kann zur Überwachung des
Istwertes ein Toleranzband um die Sollwertkurve gelegt
werden. Bei Überschreitung der oberen oder unteren
Grenze wird ein Toleranzband-Signal ausgelöst, das
intern verwendet oder über einen Ausgang ausgegeben
werden kann. In dem folgenden Beispiel beträgt das
Toleranzband (toLP) 40K. Somit wird ein Toleranzband-
Signal ausgelöst, wenn der Istwert um 20K größer oder
kleiner als der Sollwert ist.
Weitere Informationen zur Verwendung des
Toleranzband-Signals:
 Kapitel 7.6 „Ausgänge"
 Kapitel 7.7 „Binärfunktionen"
t6
t
nVent.com | 25
