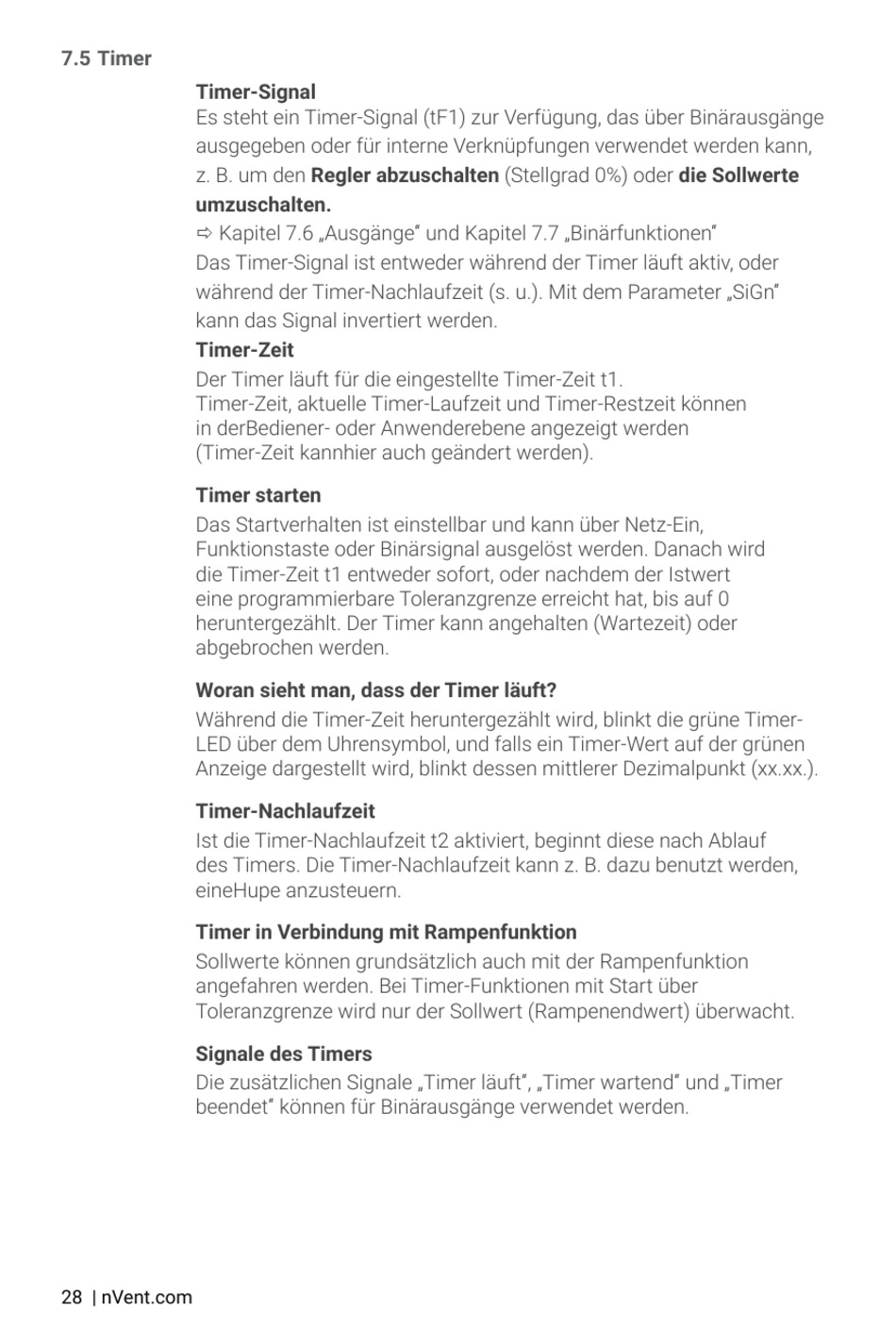

7.5 Timer
Timer-Signal
Es steht ein Timer-Signal (tF1) zur Verfügung, das über Binärausgänge
ausgegeben oder für interne Verknüpfungen verwendet werden kann,
z. B. um den Regler abzuschalten (Stellgrad 0%) oder die Sollwerte
umzuschalten.
Kapitel 7.6 „Ausgänge" und Kapitel 7.7 „Binärfunktionen"
Das Timer-Signal ist entweder während der Timer läuft aktiv, oder
während der Timer-Nachlaufzeit (s. u.). Mit dem Parameter „SiGn"
kann das Signal invertiert werden.
Timer-Zeit
Der Timer läuft für die eingestellte Timer-Zeit t1.
Timer-Zeit, aktuelle Timer-Laufzeit und Timer-Restzeit können
in derBediener- oder Anwenderebene angezeigt werden
(Timer-Zeit kannhier auch geändert werden).
Timer starten
Das Startverhalten ist einstellbar und kann über Netz-Ein,
Funktionstaste oder Binärsignal ausgelöst werden. Danach wird
die Timer-Zeit t1 entweder sofort, oder nachdem der Istwert
eine programmierbare Toleranzgrenze erreicht hat, bis auf 0
heruntergezählt. Der Timer kann angehalten (Wartezeit) oder
abgebrochen werden.
Woran sieht man, dass der Timer läuft?
Während die Timer-Zeit heruntergezählt wird, blinkt die grüne Timer-
LED über dem Uhrensymbol, und falls ein Timer-Wert auf der grünen
Anzeige dargestellt wird, blinkt dessen mittlerer Dezimalpunkt (xx.xx.).
Timer-Nachlaufzeit
Ist die Timer-Nachlaufzeit t2 aktiviert, beginnt diese nach Ablauf
des Timers. Die Timer-Nachlaufzeit kann z. B. dazu benutzt werden,
eineHupe anzusteuern.
Timer in Verbindung mit Rampenfunktion
Sollwerte können grundsätzlich auch mit der Rampenfunktion
angefahren werden. Bei Timer-Funktionen mit Start über
Toleranzgrenze wird nur der Sollwert (Rampenendwert) überwacht.
Signale des Timers
Die zusätzlichen Signale „Timer läuft", „Timer wartend" und „Timer
beendet" können für Binärausgänge verwendet werden.
28 | nVent.com
