Standard-Werkseinstellungen sind fett dargestellt.
Vom Standard abweichende Einstellungen:
 Kapitel 1.5 „Typ-abhängige Werkseinstellungen"
Anzeige der Parameter abhängig von Reglerart:
 Kapitel 7.2 „Regler"
Kommastelle bei einigen Parametern abhängig von Geräteeinstellung:
 Kapitel 7.8 „Anzeige/Bedienung/Servicezähler"

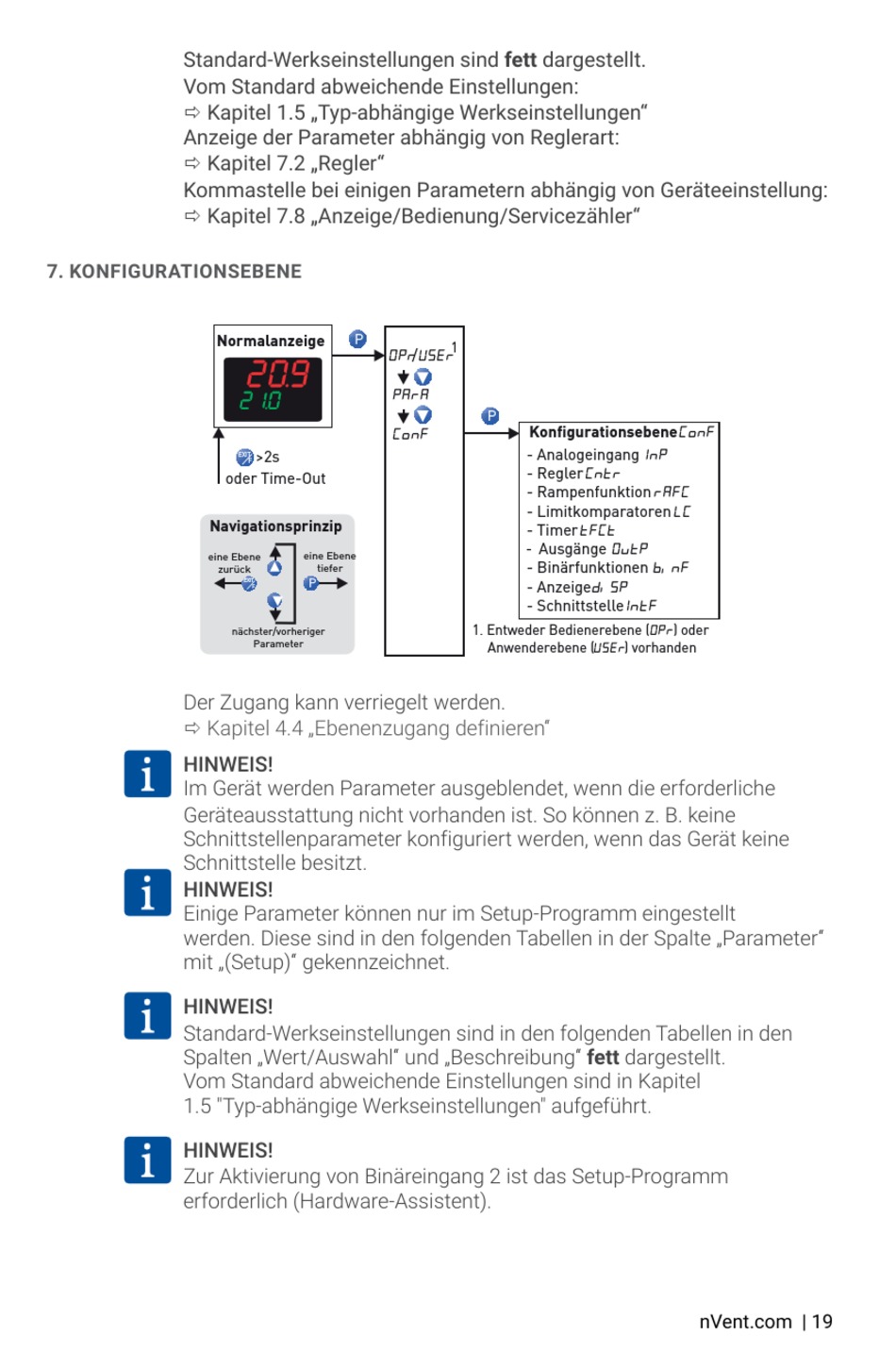

7. KONFIGURATIONSEBENE
Navigationsprinzip
eine Ebene
Der Zugang kann verriegelt werden.
 Kapitel 4.4 „Ebenenzugang definieren"
HINWEIS!
Im Gerät werden Parameter ausgeblendet, wenn die erforderliche
Geräteausstattung nicht vorhanden ist. So können z. B. keine
Schnittstellenparameter konfiguriert werden, wenn das Gerät keine
Schnittstelle besitzt.
HINWEIS!
Einige Parameter können nur im Setup-Programm eingestellt
werden. Diese sind in den folgenden Tabellen in der Spalte „Parameter"
mit „(Setup)" gekennzeichnet.
HINWEIS!
Standard-Werkseinstellungen sind in den folgenden Tabellen in den
Spalten „Wert/Auswahl" und „Beschreibung" fett dargestellt.
Vom Standard abweichende Einstellungen sind in Kapitel
1.5 "Typ-abhängige Werkseinstellungen" aufgeführt.
HINWEIS!
Zur Aktivierung von Binäreingang 2 ist das Setup-Programm
erforderlich (Hardware-Assistent).
Normalanzeige
P P
>2s
EXIT
F
oder Time-Out
eine Ebene
tiefer
zurück
P P
EXIT
F
nächster/vorheriger
Parameter
1
OPr /USEr
PArA
P P
Konfigurationsebene ConF
ConF
- Analogeingang
- Regler
- Rampenfunktion
- Limitkomparatoren
- Timer
Ausgänge
-
- Binärfunktionen
- Anzeige
- Schnittstelle
1. Entweder Bedienerebene (
Anwenderebene (
i nP
Cntr
rAFC
LC
tFCt
OutP
b nF
d SP
i ntF
) oder
OPr
) vorhanden
USEr
nVent.com | 19
