7.2 Regler
Hier werden die Reglerart und die Eingangsgrößen des Reglers,
die Sollwertgrenzen, die Bedingungen für den Handbetrieb und die
Voreinstellungen für die Selbstoptimierung eingestellt.
ConF -> Cntr ->
Parameters
Reglerart
CtyP
Wirksinn
CACt
Handstellgrad
HAnd
Stellgrad bei
Out of Range
rOut
Wert/
Beschreibung
Auswahl
1
Zweipunktregler
2
Dreipunktregler
3
Dreipunktschrittregler
4
Stetiger Regler
0
Direkt
1
Inverse

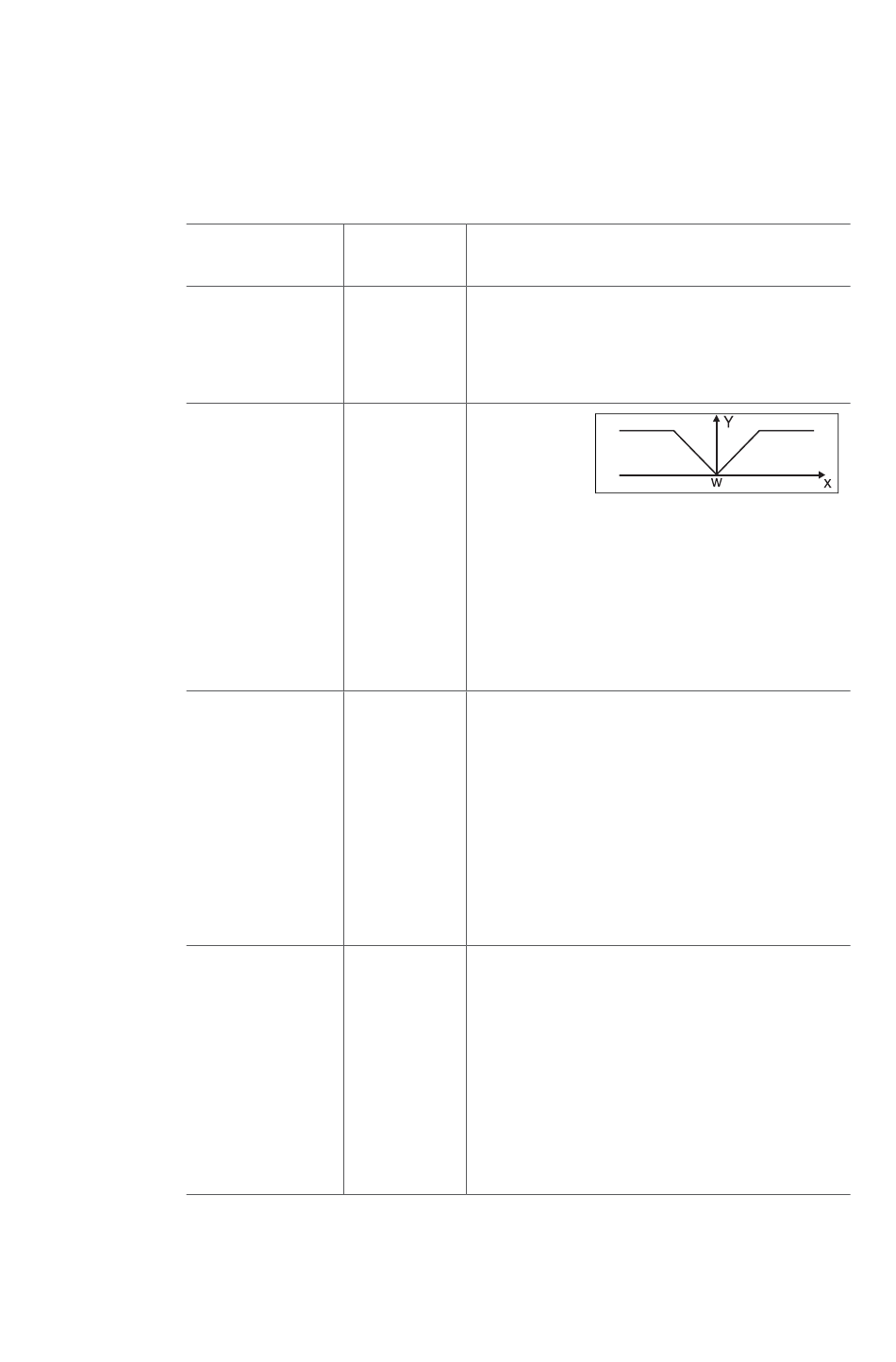

(1) = Invers:
Der Stellgrad Y des Reglers ist dann
> 0, wenn der Istwert x kleiner als der
Sollwert w ist (z. B. Heizen).
(2) = Direkt:
Der Stellgrad Y des Reglers ist dann
> 0, wenn der Istwert x größer als der
Sollwert w ist (z. B. Kühlen).
-100 ...
Definiert den Stellgrad nach der
Umschaltung in den Handbetrieb.
+101
101 = letzter Stellgrad
Bei Dreipunktschrittregler:
0 = Stellglied fährt zu
100 = Stellglied fährt auf
101 = Stellglied bleibt stehen
Einstellung im Setup-Programm
(-> Regler -> Handstellgrad)
-100 ...
Stellgrad bei einer Messbereichsüber-
oder-unterschreitung.
+101
101 = letzter Stellgrad
Bei Dreipunktschrittregler:
0 = Stellglied fährt zu
100 = Stellglied fährt auf
101 = Stellglied bleibt stehen
Einstellung im Setup-Programm
(-> Regler -> Stellgrad bei Out of Range)
