Funktion - Reflex Fillcontrol Plus Betriebsanleitung

4.4

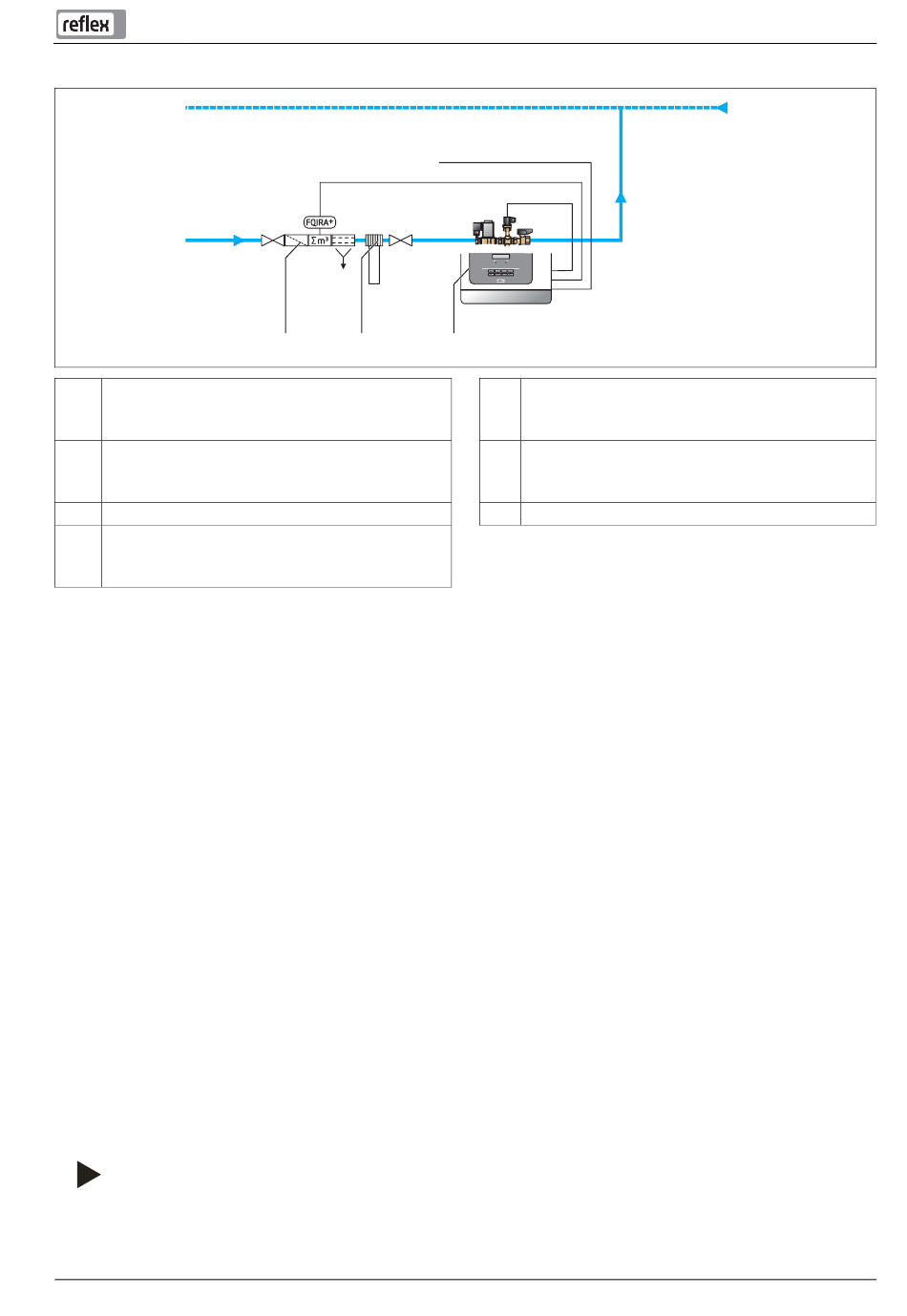

Funktion

WC
1 Fillset Impuls, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 12.
2 Enthärtungsanlage „Fillsoft", siehe Kapitel 4.6
"Optionale Zusatzausrüstung" auf Seite 12.
3 Fillcontrol Plus
LIS Füllstandsüberwachung für die niveauabhängige
Nachspeisung
• Externe Signalleitung zur Steuerung
Fillcontrol Plus steuert die Nachspeisung von Frischwasser für das Anlagensystem.
Die Steuerung überwacht folgende Funktionen:
• Die Nachspeisezeit.
• Die Nachspeisezyklen.
• Die Nachspeisemenge mit der optionalen Installation eines Kontaktwasserzählers.
Durch die Überwachung werden kleine Leckagen im Anlagennetz erkannt. Bei einer Leckage wird die Nachspeisung von Wasser durch
die Steuerung unterbrochen, wenn die Nachspeisezeit oder die Nachspeisezyklen überschritten werden.
Fillcontrol Plus unterstützt zwei Nachspeisevarianten:
• Druckabhängige Nachspeisung von Wasser im Anlagensystem mit einem Membran-Druckausdehnungsgefäß (Modus
"Magcontrol").
– Wird der Mindestbetriebsdruck vom Anlagensystem unterschritten, sendet der Drucksensor ein Signal an die Steuerung. Die
Nachspeisung wird freigeschaltet. Frischwasser wird in das Anlagensystem gespeist. Für die Berechnung des Fülldruckes in das
Anlagensystem siehe Kapitel 7.2 "Mindestbetriebsdruck P
• Niveauabhängige Nachspeisung von Wasser im Anlagensystem mit einer Druckhaltestation (Modus "Levelcontrol").
– Eine Druckhaltestation besitzt eine Überwachung des Füllstandes im Ausdehnungsgefäß. Wird der Mindestfüllstand
unterschritten, erhält die Steuerung ein Signal von der Druckhaltestation. Die Nachspeisung wird freigeschaltet. Frischwasser
wird in das Anlagensystem gespeist.
Die Einstellung des Modus erfolgt im Kundenmenü, siehe Kapitel 9.1.1 "Kundenmenü" auf Seite 31.
Mit der Kombination von Zusatzausrüstungen werden bei Bedarf weitere Funktionen in der Steuerung überwacht.
Folgende Komponenten sind als optionale Zusatzausrüstung erhältlich:
• Enthärtungsanlage „Reflex Fillsoft".
• „Reflex Fillset" mit Wasserzähler „FQI".
• „Reflex Fillset Imuls" mit Kontaktwasserzähler „FQIRA+".
Hinweis!
Für die Optionale Zusatzausrüstung, siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 12.
LIS
ST BP
WC
1 2 3
Fillcontrol Plus — 2014-10-15
PIS
PIS Drucksensor für die druckabhängige Nachspeisung
• Interne Signalleitung vom Drucksensor zur
Steuerung
WC Nachspeiseleitung zum Gerät
DC Nachspeiseleitung zum Anlagensystem
für Steuerung ermitteln" auf Seite 25.
0
Gerätebeschreibung
DC
000192_001_R001
Deutsch — 11
