5. Den F-Montagedämpfer (als Zubehör mitgeliefert) von der Rückseite aus am
Tochterdisplay befestigen.
6. Die Kabelanschlüsse verbinden (siehe Abschnitt 9.3).
7. Das Tochterdisplay in die Aussparung einsetzen und mit vier Blechschrauben
(3x20; als Installationsmaterial mitgeliefert) befestigen.
8. Die vordere Abdeckung auf dem Tochterdisplay anbringen.
APP
DISP
TRUE
START
CLEAR

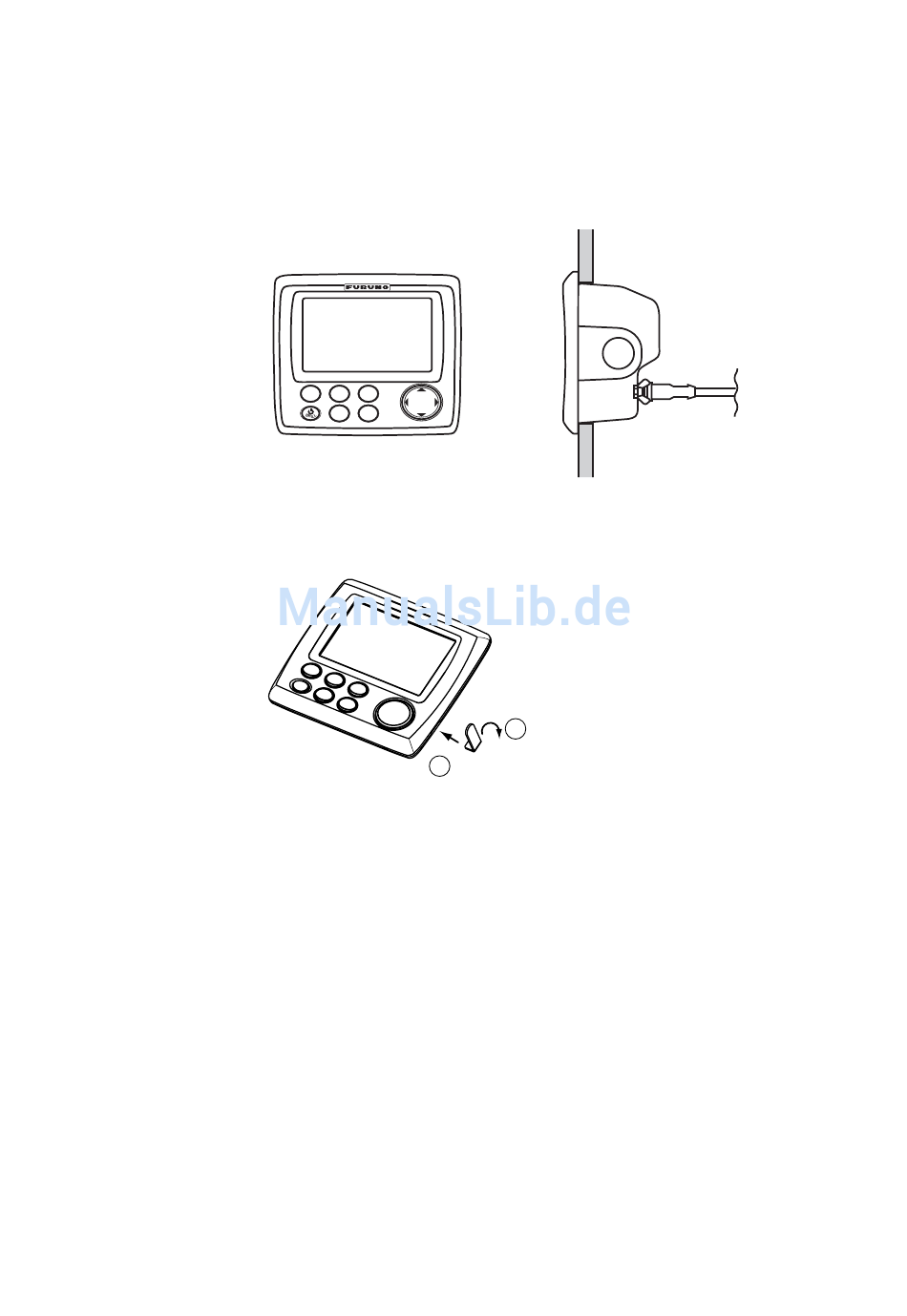

Hinweis: Wenn Sie das Tochterdisplay vom bündigen Montageort entfernen, verwen-
den Sie das Entfernungswerkzeug (als Zubehör mitgeliefert), um die Abdeckung wie
unten gezeigt zu entfernen.
Montage auf oder unter einem Tisch
Siehe auch die Umrisszeichnung am Ende dieses Handbuchs.
1. Am Einbauort vier Führungslöcher für Blechschrauben (5x20) bohren.
2. Den Montagesatz vom Tochterdisplay entfernen.
3. Die Kabelanschlüsse verbinden (siehe Abschnitt 9.3).
4. Den Aufhänger am Einbauort mit vier Blechschrauben (als Installationsmaterial
mitgeliefert; 5x20) befestigen.
5. Setzen Sie das Display in den Aufhänger ein.
MENU
ENT
2
Herunterziehen
1
Einfügen
9. INSTALLATION
9-3
