9. INSTALLATION
9.2 Installation
Hinweise zur Montage
Das Tochtergerät eignet sich für die Tischmontage, die Montage an der Unterseite ei-
nes Tisches und die bündige Pultmontage. Die folgenden Punkte sind bei der Auswahl
eines Einbauortes zu beachten:
• Der normale Sichtabstand für das Display beträgt 0,6 m. Berücksichtigen Sie bei
der Montage diesen Abstand.
• Nicht in der Nähe von Abluftrohren und Lüftungsöffnungen einbauen.
• Einen gut belüfteten Installationsort wählen.
• Montieren Sie das Display an einem Ort, an dem nur geringe Stöße und Vibrationen
auftreten.
• Bringen Sie das Tochterdisplay in sicherem Abstand zu Geräten an, die elektroma-
gnetische Felder erzeugen, wie etwa Motoren oder Generatoren.
• An den Seiten und der Rückseite des Displays muss ausreichend Platz für die War-
tung bleiben. Einen ausreichenden Kabelzuschlag lassen, um Wartung und In-
standhaltung zu erleichtern.
• Beachten Sie die Entfernungsangaben (siehe Seite ii) für Kompasse, um Störungen
an einem Magnetkompass zu vermeiden.
Bündiger Einbau

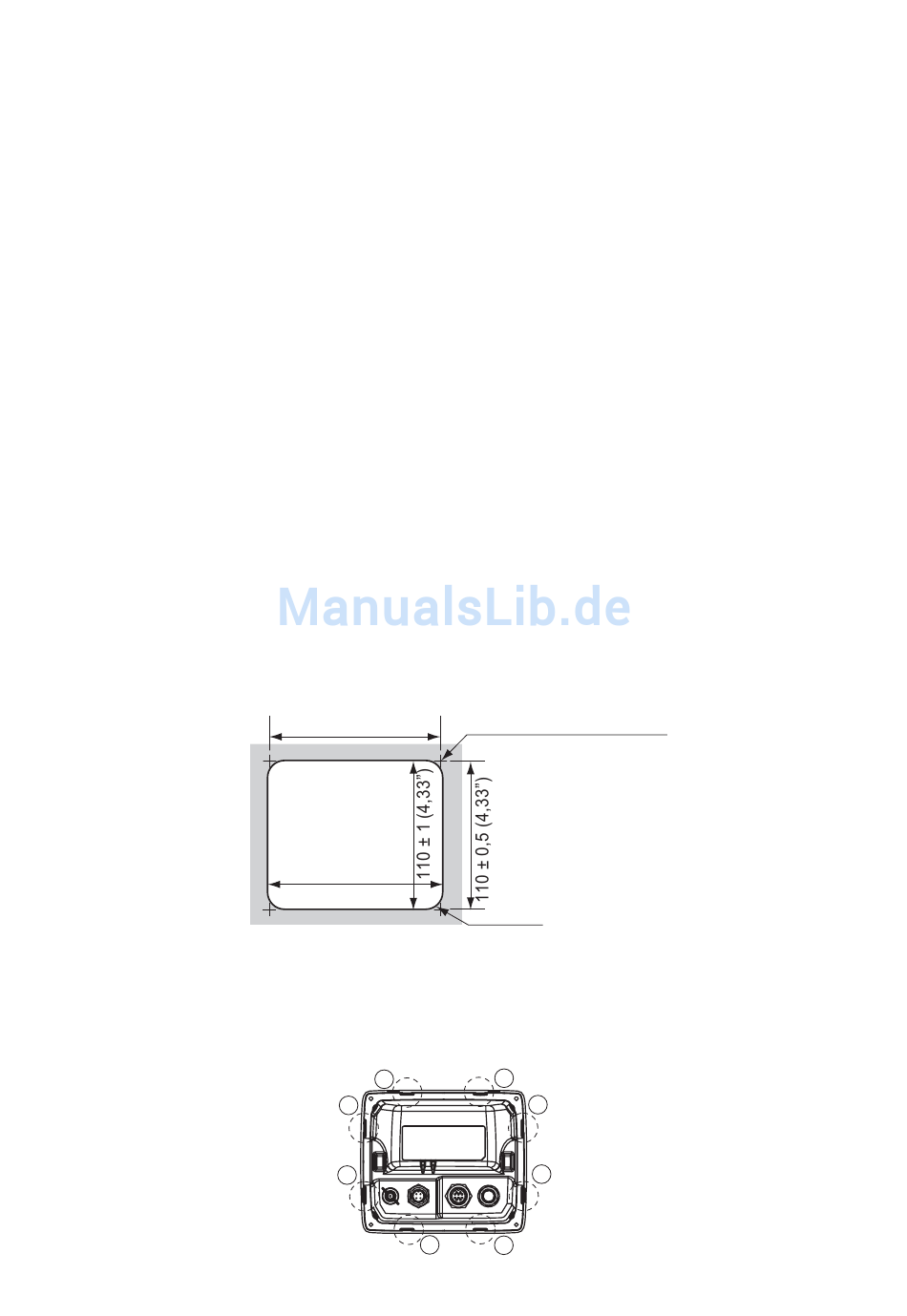

Siehe auch die Umrisszeichnung am Ende dieses Handbuchs.
1. Fertigen Sie mit Hilfe der Schablone am Einbauort einen Ausschnitt.
2. Am Einbauort vier Führungslöcher für Blechschrauben (3x20) bohren.
3. Den Montagesatz vom Tochterdisplay entfernen. Den Montagesatz entsorgen.
4. Die vordere Abdeckung durch Lösen der Verschlüsse an der Rückseite der Ab-
deckung von Hand in der unten gezeigten Reihenfolge vom Tochterdisplay ent-
fernen.
9-2
127 ± 0,5 (5,00")
130 ± 1 (5,12")
1
2
3
4
Führungsloch (vier Stellen)
4-R12
5
6
7
8
