Cross Track Error (Kursversatz)

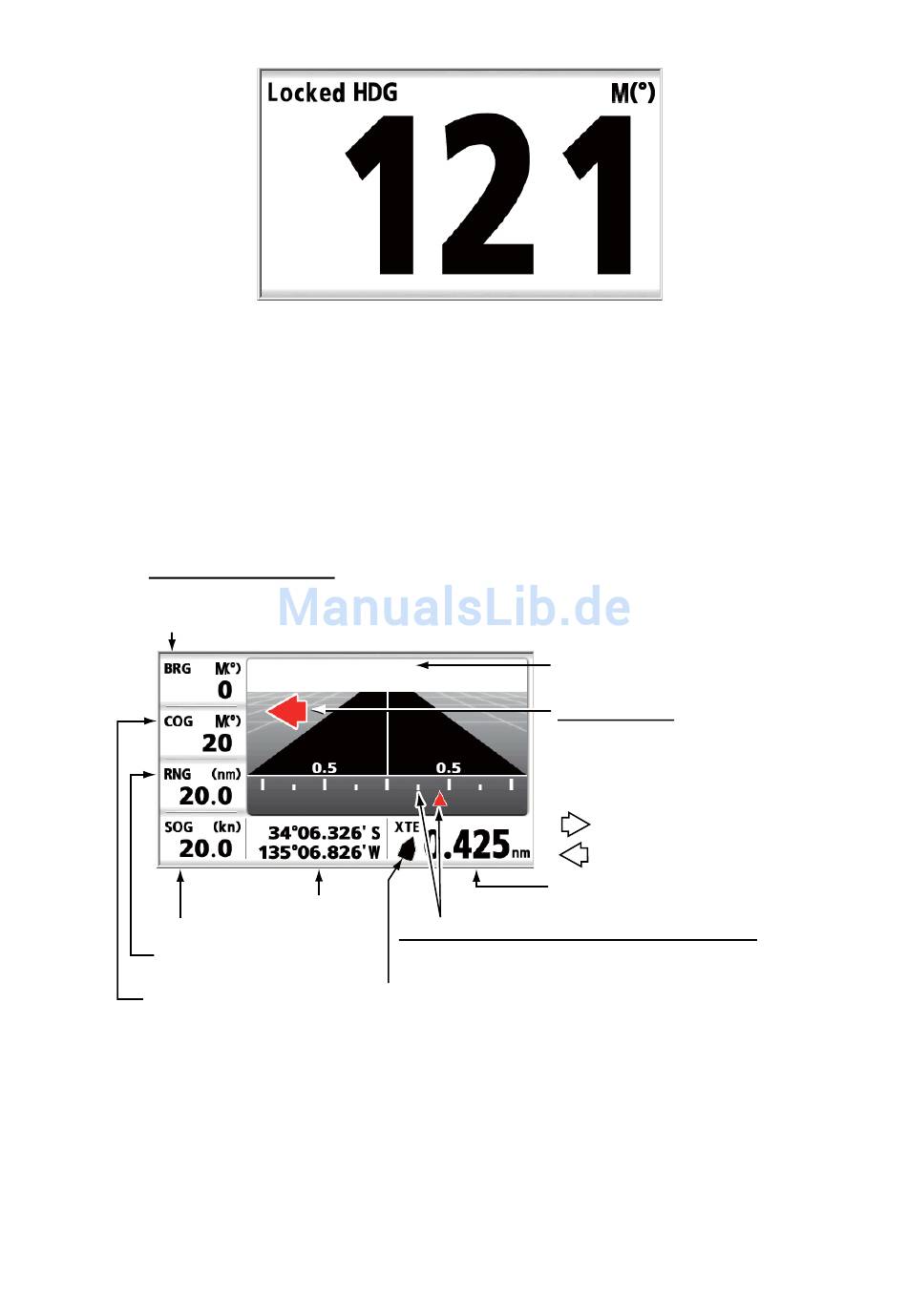

Der Kursversatz wird auf dem Highway-Bildschirm im analogen Format angezeigt.
Der Highway-Bildschirm ermöglicht die grafische Darstellung der Fahrt des Schiffes
zu einem Zielwegpunkt zusammen mit der Entfernung und der Peilung zum Zielweg-
punkt sowie die Anzeige des Kurses, der Geschwindigkeit und der Position des Schif-
fes. [XTE] in der Kategorie [Navigation] auswählen (siehe Abschnitt 3.1 und 3.2).
Analoger Bildschirm
Peilung zum Zielwegpunkt
Position des Schiffs
Geschwindigkeit über Grund
Entfernung zum
Zielwegpunkt
Kurs über Grund
3-14
Beispiel: [Gesperrter Kurs] - [Digital]
0001
Analoge XTE-Skala und Dreiecksmarkierung
Die rote Dreiecksmarkierung wird mit dem XTE
des Schiffs verschoben.
Wenn keine Daten für den Zielwegpunkt
eingegeben werden, zeigt diese Markierung die
Richtung des Schiffs an, wobei oben = Norden ist.
Wenn Daten für den Zielwegpunkt eingegeben
werden, zeigt diese Markierung die Richtung des
Schiffs im Hinblick auf den Zielwegpunkt an.
[XTE] - [Analog]
Name des Zielwegpunktes
Steuerrichtung
Erscheint links oder
rechts - je nach der
zu steuernden
Richtung.
(Grün): Nach rechts steuern
(Rot): Nach links steuern
Kursversatzanzeige (XTE)
