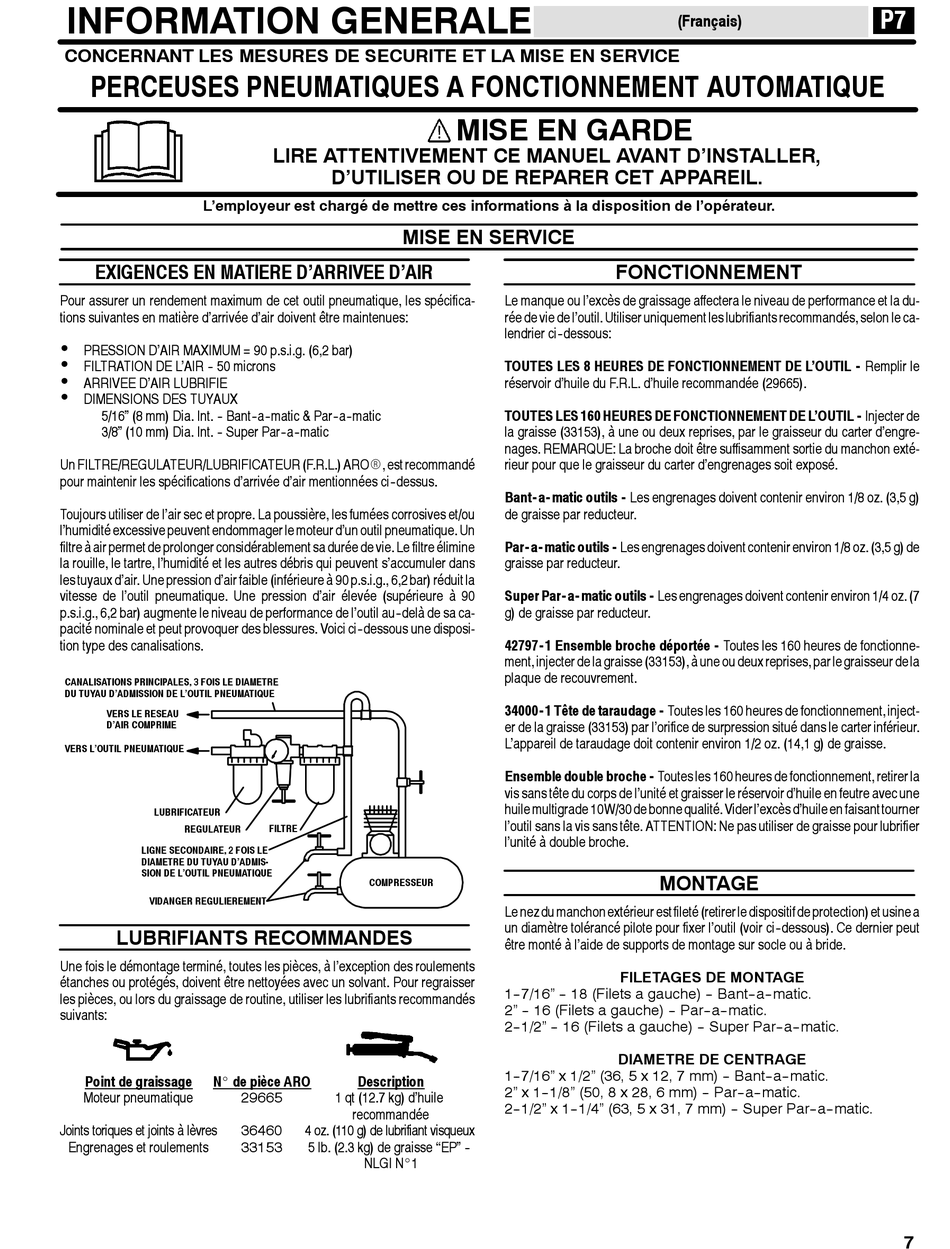

INFORMATION GENERALE
CONCERNANT LES MESURES DE SECURITE ET LA MISE EN SERVICE
PERCEUSES PNEUMATIQUES A FONCTIONNEMENT AUTOMATIQUE
L'employeur est chargé de mettre ces informations à la disposition de l'opérateur.
EXIGENCES EN MATIERE D'ARRIVEE D'AIR
Pour assurer un rendement maximum de cet outil pneumatique, les spécifica-
tions suivantes en matière d'arrivée d'air doivent être maintenues:
•
PRESSION D'AIR MAXIMUM = 90 p.s.i.g. (6,2 bar)
•
FILTRATION DE L'AIR - - 50 microns
•
ARRIVEE D'AIR LUBRIFIE
•
DIMENSIONS DES TUYAUX
5/16" (8 mm) Dia. Int. - - Bant- - a- - matic & Par- - a- - matic
3/8" (10 mm) Dia. Int. - - Super Par- - a- - matic
Un FILTRE/REGULATEUR/LUBRIFICATEUR (F.R.L.) AROR, est recommandé
pour maintenir les spécifications d'arrivée d'air mentionnées ci- - dessus.
Toujours utiliser de l'air sec et propre. La poussière, les fumées corrosives et/ou
l'humidité excessive peuvent endommager le moteur d'un outil pneumatique. Un
filtre à air permet de prolonger considérablement sa durée de vie. Le filtre élimine
la rouille, le tartre, l'humidité et les autres débris qui peuvent s'accumuler dans
les tuyaux d'air. Une pression d'air faible (inférieure à 90 p.s.i.g., 6,2 bar) réduit la
vitesse de l'outil pneumatique. Une pression d'air élevée (supérieure à 90
p.s.i.g., 6,2 bar) augmente le niveau de performance de l'outil au- - delà de sa ca-
pacité nominale et peut provoquer des blessures. Voici ci- - dessous une disposi-
tion type des canalisations.
CANALISATIONS PRINCIPALES, 3 FOIS LE DIAMETRE
DU TUYAU D'ADMISSION DE L'OUTIL PNEUMATIQUE
VERS LE RESEAU
D'AIR COMPRIME
VERS L'OUTIL PNEUMATIQUE
LUBRIFICATEUR
REGULATEUR
LIGNE SECONDAIRE, 2 FOIS LE
DIAMETRE DU TUYAU D'ADMIS-
SION DE L'OUTIL PNEUMATIQUE
VIDANGER REGULIEREMENT
LUBRIFIANTS RECOMMANDES
Une fois le démontage terminé, toutes les pièces, à l'exception des roulements
étanches ou protégés, doivent être nettoyées avec un solvant. Pour regraisser
les pièces, ou lors du graissage de routine, utiliser les lubrifiants recommandés
suivants:
Point de graissage
N_ de pièce ARO
Moteur pneumatique
Joints toriques et joints à lèvres
Engrenages et roulements
LIRE ATTENTIVEMENT CE MANUEL AVANT D'INSTALLER,
D'UTILISER OU DE REPARER CET APPAREIL.
MISE EN SERVICE
FILTRE
COMPRESSEUR
Description
1 qt (12.7 kg) d'huile
29665
recommandée
4 oz. (110 g) de lubrifiant visqueux
36460
33153
5 lb. (2.3 kg) de graisse ''EP" - -
NLGI N_1
MISE EN GARDE
FONCTIONNEMENT
Le manque ou l'excès de graissage affectera le niveau de performance et la du-
rée de vie de l'outil. Utiliser uniquement les lubrifiants recommandés, selon le ca-
lendrier ci- - dessous:
TOUTES LES 8 HEURES DE FONCTIONNEMENT DE L'OUTIL - Remplir le
réservoir d'huile du F.R.L. d'huile recommandée (29665).
TOUTES LES 160 HEURES DE FONCTIONNEMENT DE L'OUTIL - Injecter de
la graisse (33153), à une ou deux reprises, par le graisseur du carter d'engre-
nages. REMARQUE: La broche doit être suffisamment sortie du manchon exté-
rieur pour que le graisseur du carter d'engrenages soit exposé.
Bant- a- matic outils - Les engrenages doivent contenir environ 1/8 oz. (3,5 g)
de graisse par reducteur.
Par- a- matic outils - Les engrenages doivent contenir environ 1/8 oz. (3,5 g) de
graisse par reducteur.
Super Par- a- matic outils - Les engrenages doivent contenir environ 1/4 oz. (7
g) de graisse par reducteur.
42797- 1 Ensemble broche déportée - Toutes les 160 heures de fonctionne-
ment, injecter de la graisse (33153), à une ou deux reprises, par le graisseur de la
plaque de recouvrement.
34000- 1 Tête de taraudage - Toutes les 160 heures de fonctionnement, inject-
er de la graisse (33153) par l'orifice de surpression situé dans le carter inférieur.
L'appareil de taraudage doit contenir environ 1/2 oz. (14,1 g) de graisse.
Ensemble double broche - Toutes les 160 heures de fonctionnement, retirer la
vis sans tête du corps de l'unité et graisser le réservoir d'huile en feutre avec une
huile multigrade 10W/30 de bonne qualité. Vider l'excès d'huile en faisanttourner
l'outil sans la vis sans tête. ATTENTION: Ne pas utiliser de graisse pour lubrifier
l'unité à double broche.
Le nez du manchon extérieur estfileté (retirer le dispositifde protection) et usine a
un diamètre tolérancé pilote pour fixer l'outil (voir ci- - dessous). Ce dernier peut
être monté à l'aide de supports de montage sur socle ou à bride.
FILETAGES DE MONTAGE
1--7/16" -- 18 (Filets a gauche) -- Bant--a--matic.
2" -- 16 (Filets a gauche) -- Par--a--matic.
2--1/2" -- 16 (Filets a gauche) -- Super Par--a--matic.
DIAMETRE DE CENTRAGE
1--7/16" x 1/2" (36, 5 x 12, 7 mm) -- Bant--a--matic.
2" x 1--1/8" (50, 8 x 28, 6 mm) -- Par--a--matic.
2--1/2" x 1--1/4" (63, 5 x 31, 7 mm) -- Super Par--a--matic.
(Français)
MONTAGE
