KONTROLL OCH UNDERHÅLL
Det är viktigt att det regelbundet utförs service och kontroll på handverktygen,så attde
kan användas på ett säkert sätt under lång tid.
Se till att handverktyget blir ordentligt insmort, eftersom brist på smörjning kan
leda till farliga driftsförhållanden p g a kraftigt slitage.
Kontrollera att tillförselledningarna för tryckluft och kopplingsdonen har rätt di-
mension för att mata handverktyget med tillräcklig mängd tryckluft.
Underhåll och reparation av handverktyget skall utföras av behörig, utbildad och
kompetent personal. Handverktyg, slangar och kopplingar skall bytas ut om de är
olämpliga för att på ett säkert sätt använda handverktyget. Dessutom skall en
ansvarig person utses som skall se till att alla handverktyg är försedda med skydd
eller andra säkerhetsanordningar, om sådana krävs. Viktiga uppgifter om
märkvärden på handverktyget skall hållas i läsligt skick. Underhåll och repara-
tioner skall journalföras för varje handverktyg. Hur ofta reparationer utförs, och av
vilket slag de är, kan ge information om ej säkra arbetsrutiner. Schemalagt un-
derhåll som utförs av kompetent, behörig personal bör leda till att slitna delar och
eventuell vanskötsel eller missbruk av handverktyget upptäcks. Åtgärder som
rättar till detta skall vidtas innan handverktyget tas i bruk igen.
INSTÄLLNINGSFÖRFARANDE
•
Lossa de två skruvarna och ta av kåpan.
•
Avståndet mellan handverktygets borrspets och arbetsstycket skall vara
minst 1/4 tum. Detta krävs för att tryckluftsmotorn skall kunna starta och kom-
ma upp i varv innan borrspetsen vidrör arbetsstycket.
•

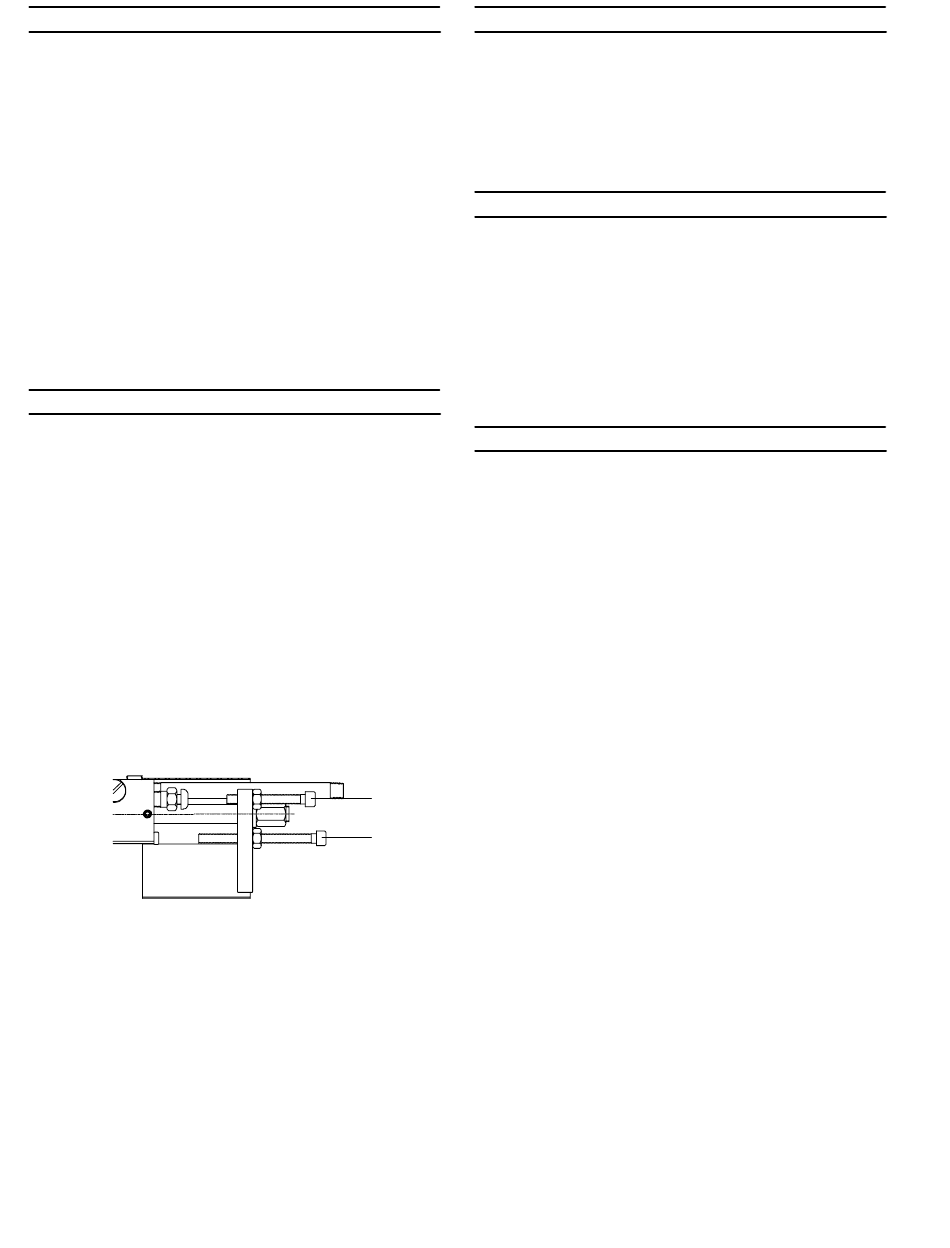

Bestäm ''total slaglängd" som borret måste arbeta sig igenom för att utföra
borrmomentet (se nedanstående figur).
•
Lossa låsmuttern på justerskruven ''A" och vrid skruven så att avståndetmel-
lan änden på skruven och pinnbulten är lika med ''total slaglängd".
•
Dra åt låsmuttern.
•
Lossa låsmuttern på justerskruv ''B" (endast på toppventilmodeller) och vrid
skruven så att avståndet mellan änden på skruven och luftningsventilen är
något större än det avstånd som ställts in för justerskruv ''A".
•
Starta handverktyget och låt det arbeta i riktning framåt tills justerskruven ''A"
kommer i kontakt med pinnbulten.
•
Vrid justerskruven ''B" försiktigt, och tänk på att handverktyget kommer att
dras tillbaka, tills justerskruven trycker ned luftningsventilen så mycket att
enheten dras tillbaka.
•
Dra åt låsmuttern.
•
Läs nedanstående ''Reglerventiler för matningshastighet".
32
REGLERVENTILER FÖR MATNINGSHASTIGHET
•
Vrid nålventilen, som är märkt ''R" på ventilhusets ovansida, cirka 1 1/2 varv
moturs (öppna).
•
Vrid den andra nålventilen, som är märkt ''F" på ventilhusets ovansida, me-
durs tills den är stängd (dra inte åt för hårt).
•
Starta enheten och vrid långsamt nålventilen, som är märkt ''F", moturs
(öppna) tills önskad matningshastighet framåt erhållits.
•
Slutjustering av returhastigheten (tillbakadragning) kan göras med nålventi-
len märkt ''R" på ventilhuset.
•
Montera in en luftningsventil antingen i ''F"- - öppningen på ventilhusets ovan-
sida eller i ''F"- - öppningen på ventilhusets baksida. OBS: De icke använda
öppningarna måste täppas till med rörpluggar.
•
Tryck ned luftningsventilen märkt ''F" på ventilhuset. Handverktyget startar
då i läge framåt (matning) och fortsätter att mata framåt tills justerskruven ''B"
har tryckt ned luftningsventilen märkt ''R", så att handverktyget dras tillbaka.
Se ''Inställningsförfarande".
•
En manuell luftningsventil för tillbakadragning i nödfall kan monteras in i
''R"- - öppningen på ventilhusets ovansida, om så önskas. Denna ventil kan
användas för att omedelbart dra tillbaka handverktyget om det är felinpassat
eller i annat nödfall. Denna ventil medföljer inte handverktyget.
•
Montera in en tryckluftningsventil (ARO artikelnummer 9600) i ventilöppnin-
gen märkt ''F", antingen på ventilhusets ovansida eller baksida.
•
Anslut tryckluftningsventilen (använd slang med innerdiametern 1/8 tum) till
en fjärrmanövrerad ventil som, när den slås till, ökar lufttrycket till tryckluft-
ningsventilen. Tryckluftningsventilen luftar från ''F"- - porten i ventilhuset, vil-
ket gör att rundslidsventilen i ventilhuset växlar till läget matning framåt, så
att handverktygets anslag i framåtriktningen startar.
•
Montera in en tryckluftningsventil (ARO artikelnummer 9600) i ventilöppnin-
gen märkt ''R" på ventilhusets ovansida och anslut (använd slang med inner-
diametern 1/8 tum) till en fjärrmonterad MANUELL manöverventil. Denna
ventil skall endast användas för tillbakadragning i nödfall om en del är felin-
passad eller liknande, eftersom handverktyget automatiskt dras tillbaka och
återvänder till startläget när det är rätt inställt och används rätt. Se
''Inställningsförfarande".
SPECIELLT OBS: Luftinloppet och fjärröppningarna på ventilhuset är försedda
med koniska rörgängor och därför bör det inte vara nödvändigt att använda
gängtätningsmedel, t ex gängtätningsband eller rörtätningsmedel. Felaktigt
använt gängtätningsmedel kan leda till föroreningar av luftkanaler och att venti-
len eller handverktyget fungerar på felaktigt sätt.
''B"
''A"
MANUELL ANVÄNDNING
FJÄRRMANÖVRERING
