E3/DC GmbH
S10 MINI – Bedienungsanleitung
–
Wenn die Werte um weniger als 5 % voneinander abweichen, wird der Mittelwert
dieser 3 Werte als Nennleistung gespeichert.
–
Hinweis: Wenn die Leistung nicht automatisch ermittelt werden kann (der Wert
des Feldes bleibt null), müssen Sie die Leistung manuell eingeben.
Offset-Wert
•
Geben Sie hier den Wert ein, der vom produzierten Überschuss mindestens ins Netz
eingespeist werden soll.
Im Beispiel wurden 250 Watt eingegeben.
Schwellwert für maximale Spannung
•
Geben Sie hier die Netzeinspeisung ein, die erreicht sein muss, damit die maximal
mögliche Spannung des Aktors ausgegeben wird, also 10 Volt.
Der angeschlossene Verbraucher zieht in diesem Fall die volle Leistung.
Im Beispiel wurden 1000 Watt eingegeben.
 Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern.
Werte für die Solarproduktion bestimmen

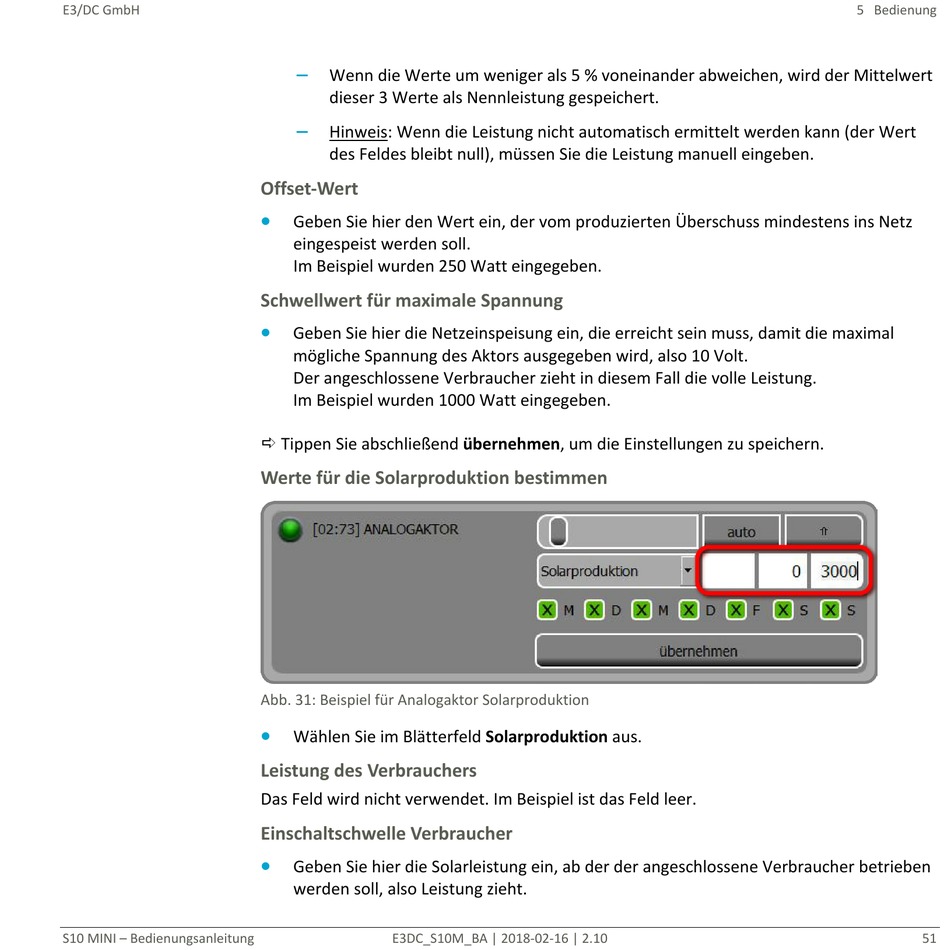

Abb. 31: Beispiel für Analogaktor Solarproduktion
•
Wählen Sie im Blätterfeld Solarproduktion aus.
Leistung des Verbrauchers
Das Feld wird nicht verwendet. Im Beispiel ist das Feld leer.

Einschaltschwelle Verbraucher

•
Geben Sie hier die Solarleistung ein, ab der der angeschlossene Verbraucher betrieben
werden soll, also Leistung zieht.
E3DC_S10M_BA | 2018-02-16 | 2.10
5 Bedienung
51
