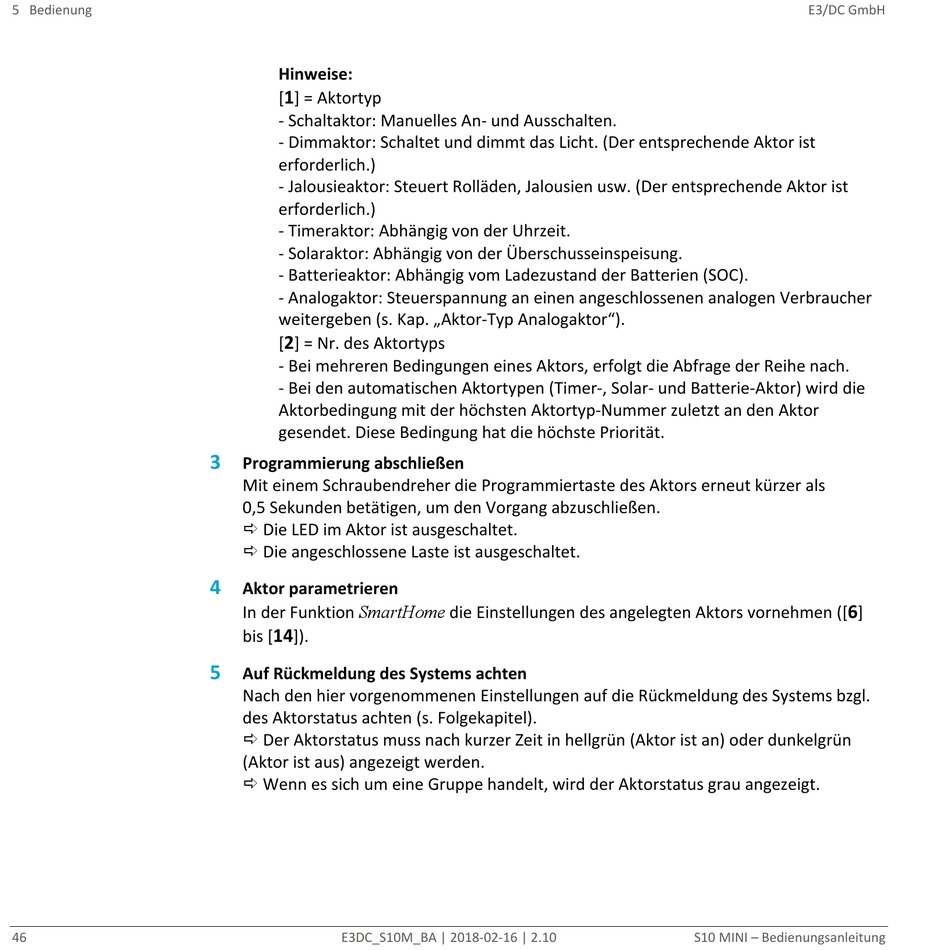

E3/DC S10 MINI Bedienungsanleitung Seite 46

5 Bedienung
46
Hinweise:
1
[ ] = Aktortyp
- Schaltaktor: Manuelles An- und Ausschalten.
- Dimmaktor: Schaltet und dimmt das Licht. (Der entsprechende Aktor ist
erforderlich.)
- Jalousieaktor: Steuert Rolläden, Jalousien usw. (Der entsprechende Aktor ist
erforderlich.)
- Timeraktor: Abhängig von der Uhrzeit.
- Solaraktor: Abhängig von der Überschusseinspeisung.
- Batterieaktor: Abhängig vom Ladezustand der Batterien (SOC).
- Analogaktor: Steuerspannung an einen angeschlossenen analogen Verbraucher
weitergeben (s. Kap. „Aktor-Typ Analogaktor").
2
[ ] = Nr. des Aktortyps
- Bei mehreren Bedingungen eines Aktors, erfolgt die Abfrage der Reihe nach.
- Bei den automatischen Aktortypen (Timer-, Solar- und Batterie-Aktor) wird die
Aktorbedingung mit der höchsten Aktortyp-Nummer zuletzt an den Aktor
gesendet. Diese Bedingung hat die höchste Priorität.
3
Programmierung abschließen
Mit einem Schraubendreher die Programmiertaste des Aktors erneut kürzer als
0,5 Sekunden betätigen, um den Vorgang abzuschließen.
 Die LED im Aktor ist ausgeschaltet.
 Die angeschlossene Laste ist ausgeschaltet.
4
Aktor parametrieren
In der Funktion SmartHome die Einstellungen des angelegten Aktors vornehmen ([
14
bis [ ]).
5
Auf Rückmeldung des Systems achten
Nach den hier vorgenommenen Einstellungen auf die Rückmeldung des Systems bzgl.
des Aktorstatus achten (s. Folgekapitel).
 Der Aktorstatus muss nach kurzer Zeit in hellgrün (Aktor ist an) oder dunkelgrün
(Aktor ist aus) angezeigt werden.
 Wenn es sich um eine Gruppe handelt, wird der Aktorstatus grau angezeigt.
E3DC_S10M_BA | 2018-02-16 | 2.10
E3/DC GmbH
6
]
S10 MINI – Bedienungsanleitung
