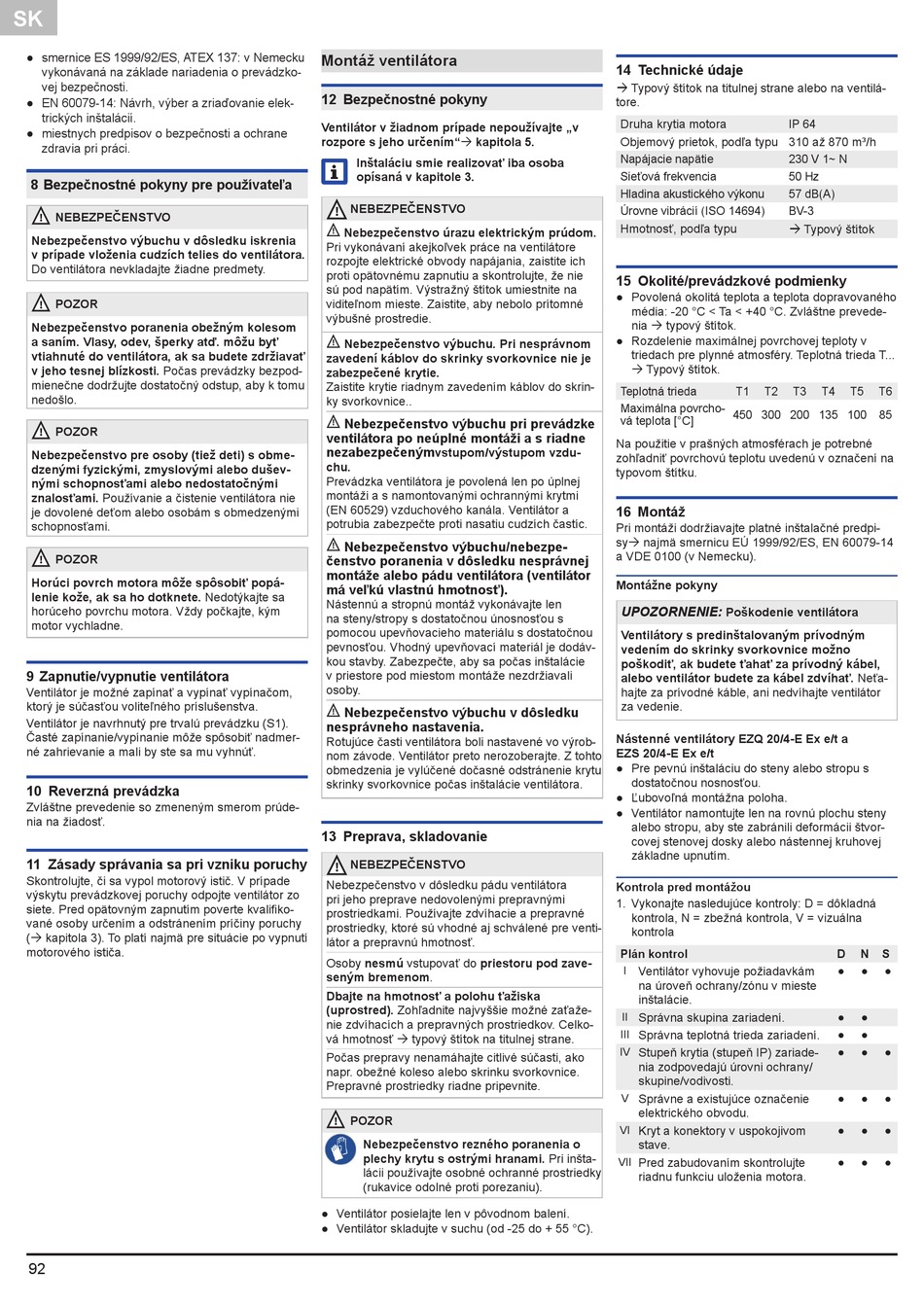

SK
● smernice ES 1999/92/ES, ATEX 137: v Nemecku
vykonávaná na základe nariadenia o prevádzko-
vej bezpečnosti.
● EN 60079-14: Návrh, výber a zriaďovanie elek-
trických inštalácií.
● miestnych predpisov o bezpečnosti a ochrane
zdravia pri práci.
8 Bezpečnostné pokyny pre používateľa
NEBEZPEČENSTVO
!
Nebezpečenstvo výbuchu v dôsledku iskrenia
v prípade vloženia cudzích telies do ventilátora.
Do ventilátora nevkladajte žiadne predmety.
POZOR
!
Nebezpečenstvo poranenia obežným kolesom
a saním. Vlasy, odev, šperky atď. môžu byť
vtiahnuté do ventilátora, ak sa budete zdržiavať
v jeho tesnej blízkosti. Počas prevádzky bezpod-
mienečne dodržujte dostatočný odstup, aby k tomu
nedošlo.
POZOR
!
Nebezpečenstvo pre osoby (tiež deti) s obme-
dzenými fyzickými, zmyslovými alebo dušev-
nými schopnosťami alebo nedostatočnými
znalosťami. Používanie a čistenie ventilátora nie
je dovolené deťom alebo osobám s obmedzenými
schopnosťami.
POZOR
!
Horúci povrch motora môže spôsobiť popá-
lenie kože, ak sa ho dotknete. Nedotýkajte sa
horúceho povrchu motora. Vždy počkajte, kým
motor vychladne.
9 Zapnutie/vypnutie ventilátora
Ventilátor je možné zapínať a vypínať vypínačom,
ktorý je súčasťou voliteľného príslušenstva.
Ventilátor je navrhnutý pre trvalú prevádzku (S1).
Časté zapínanie/vypínanie môže spôsobiť nadmer-
né zahrievanie a mali by ste sa mu vyhnúť.
10 Reverzná prevádzka
Zvláštne prevedenie so zmeneným smerom prúde-
nia na žiadosť.
11 Zásady správania sa pri vzniku poruchy
Skontrolujte, či sa vypol motorový istič. V prípade
výskytu prevádzkovej poruchy odpojte ventilátor zo
siete. Pred opätovným zapnutím poverte kvalifiko-
vané osoby určením a odstránením príčiny poruchy
( kapitola 3). To platí najmä pre situácie po vypnutí
motorového ističa.
92
Montáž ventilátora
12 Bezpečnostné pokyny
Ventilátor v žiadnom prípade nepoužívajte „v
rozpore s jeho určením" kapitola 5.
Inštaláciu smie realizovať iba osoba
i
opísaná v kapitole 3.
NEBEZPEČENSTVO
!
Nebezpečenstvo úrazu elektrickým prúdom.
!
Pri vykonávaní akejkoľvek práce na ventilátore
rozpojte elektrické obvody napájania, zaistite ich
proti opätovnému zapnutiu a skontrolujte, že nie
sú pod napätím. Výstražný štítok umiestnite na
viditeľnom mieste. Zaistite, aby nebolo prítomné
výbušné prostredie.
Nebezpečenstvo výbuchu. Pri nesprávnom
!
zavedení káblov do skrinky svorkovnice nie je
zabezpečené krytie.
Zaistite krytie riadnym zavedením káblov do skrin-
ky svorkovnice..
Nebezpečenstvo výbuchu pri prevádzke
!
ventilátora po neúplné montáži a s riadne
nezabezpečeným
vstupom/výstupom vzdu-
chu.
Prevádzka ventilátora je povolená len po úplnej
montáži a s namontovanými ochrannými krytmi
(EN 60529) vzduchového kanála. Ventilátor a
potrubia zabezpečte proti nasatiu cudzích častíc.
Nebezpečenstvo výbuchu/nebezpe-
!
čenstvo poranenia v dôsledku nesprávnej
montáže alebo pádu ventilátora (ventilátor
má veľkú vlastnú hmotnosť).
Nástennú a stropnú montáž vykonávajte len
na steny/stropy s dostatočnou únosnosťou s
pomocou upevňovacieho materiálu s dostatočnou
pevnosťou. Vhodný upevňovací materiál je dodáv-
kou stavby. Zabezpečte, aby sa počas inštalácie
v priestore pod miestom montáže nezdržiavali
osoby.
Nebezpečenstvo výbuchu v dôsledku
!
nesprávneho nastavenia.
Rotujúce časti ventilátora boli nastavené vo výrob-
nom závode. Ventilátor preto nerozoberajte. Z tohto
obmedzenia je vylúčené dočasné odstránenie krytu
skrinky svorkovnice počas inštalácie ventilátora.
13 Preprava, skladovanie
NEBEZPEČENSTVO
!
Nebezpečenstvo v dôsledku pádu ventilátora
pri jeho preprave nedovolenými prepravnými
prostriedkami. Používajte zdvíhacie a prepravné
prostriedky, ktoré sú vhodné aj schválené pre venti-
látor a prepravnú hmotnosť.
Osoby nesmú vstupovať do priestoru pod zave-
seným bremenom.
Dbajte na hmotnosť a polohu ťažiska
(uprostred). Zohľadnite najvyššie možné zaťaže-
nie zdvíhacích a prepravných prostriedkov. Celko-
vá hmotnosť  typový štítok na titulnej strane.
Počas prepravy nenamáhajte citlivé súčasti, ako
napr. obežné koleso alebo skrinku svorkovnice.
Prepravné prostriedky riadne pripevnite.
POZOR
!
Nebezpečenstvo rezného poranenia o
plechy krytu s ostrými hranami. Pri inšta-
lácii používajte osobné ochranné prostriedky
(rukavice odolné proti porezaniu).
● Ventilátor posielajte len v pôvodnom balení.
● Ventilátor skladujte v suchu (od -25 do + 55 °C).
14 Technické údaje
 Typový štítok na titulnej strane alebo na ventilá-
tore.
Druha krytia motora IP 64
Objemový prietok, podľa typu 310 až 870 m³/h
Napájacie napätie 230 V 1~ N
Sieťová frekvencia 50 Hz
Hladina akustického výkonu 57 dB(A)
Úrovne vibrácií (ISO 14694) BV-3
Hmotnosť, podľa typu
 Typový štítok
15 Okolité/prevádzkové podmienky
● Povolená okolitá teplota a teplota dopravovaného
média: -20 °C < Ta < +40 °C. Zvláštne prevede-
nia  typový štítok.
● Rozdelenie maximálnej povrchovej teploty v
triedach pre plynné atmosféry. Teplotná trieda T...
 Typový štítok.
Teplotná trieda T1 T2
Maximálna povrcho-
450 300 200 135 100
vá teplota [°C]
Na použitie v prašných atmosférach je potrebné
zohľadniť povrchovú teplotu uvedenú v označení na
typovom štítku.
16 Montáž
Pri montáži dodržiavajte platné inštalačné predpi-
sy najmä smernicu EÚ 1999/92/ES, EN 60079-14
a VDE 0100 (v Nemecku).
Montážne pokyny
UPOZORNENIE:
Poškodenie ventilátora
Ventilátory s predinštalovaným prívodným
vedením do skrinky svorkovnice možno
poškodiť, ak budete ťahať za prívodný kábel,
alebo ventilátor budete za kábel zdvíhať. Neťa-
hajte za prívodné káble, ani nedvíhajte ventilátor
za vedenie.
Nástenné ventilátory EZQ 20/4-E Ex e/t a
EZS 20/4-E Ex e/t
● Pre pevnú inštaláciu do steny alebo stropu s
dostatočnou nosnosťou.
● Ľubovoľná montážna poloha.
● Ventilátor namontujte len na rovnú plochu steny
alebo stropu, aby ste zabránili deformácii štvor-
covej stenovej dosky alebo nástennej kruhovej
základne upnutím.
Kontrola pred montážou
1. Vykonajte nasledujúce kontroly: D = dôkladná
kontrola, N = zbežná kontrola, V = vizuálna
kontrola
Plán kontrol
Ventilátor vyhovuje požiadavkám
I
na úroveň ochrany/zónu v mieste
inštalácie.
II Správna skupina zariadení.
III Správna teplotná trieda zariadení.
IV Stupeň krytia (stupeň IP) zariade-
nia zodpovedajú úrovni ochrany/
skupine/vodivosti.
Správne a existujúce označenie
V
elektrického obvodu.
Kryt a konektory v uspokojivom
VI
stave.
VII Pred zabudovaním skontrolujte
riadnu funkciu uloženia motora.
T3 T4 T5 T6
85
D N S
● ● ●
● ●
● ●
● ● ●
● ● ●
● ● ●
● ● ●
