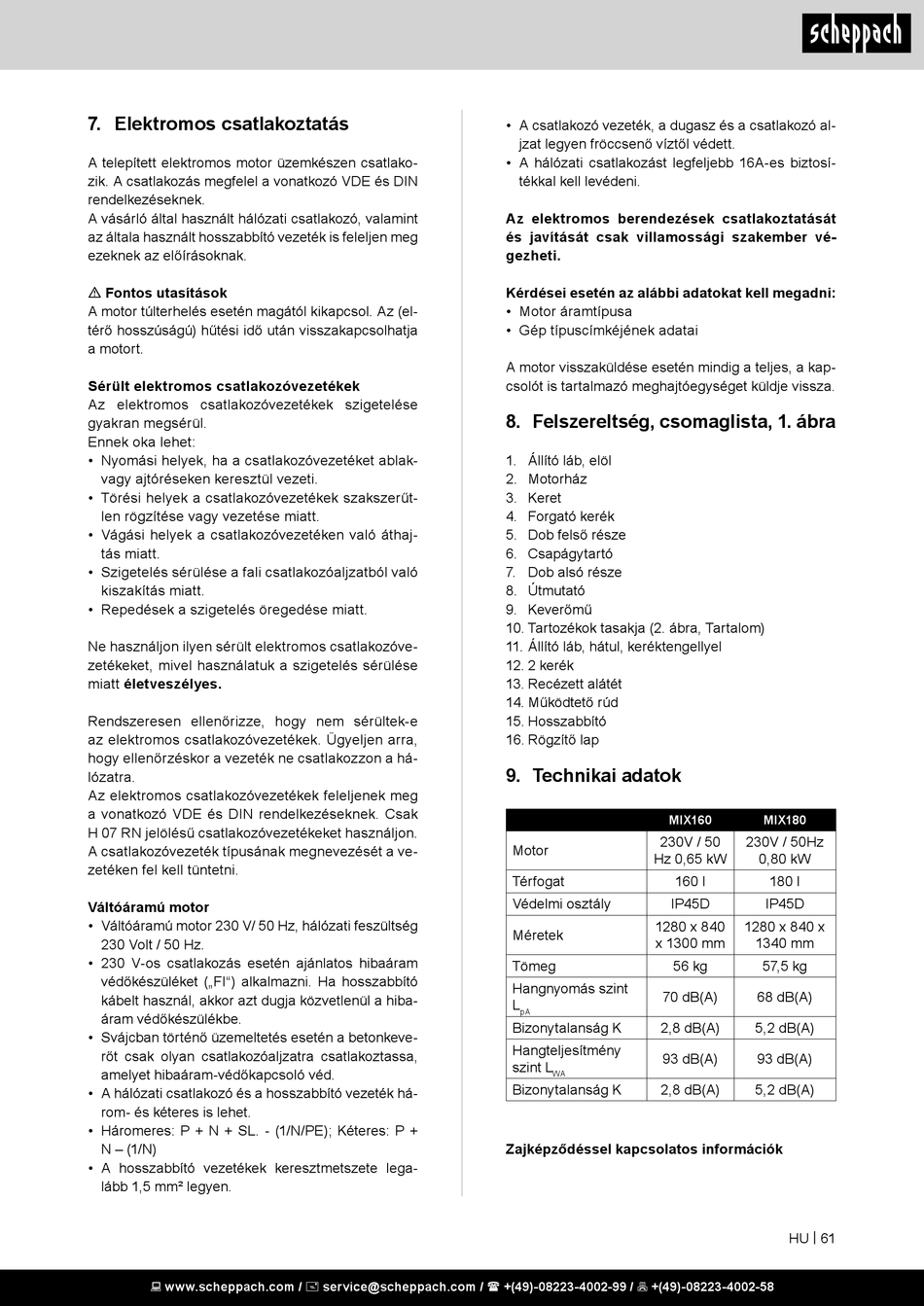

7. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlako-
zik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint
az általa használt hosszabbító vezeték is feleljen meg
ezeknek az előírásoknak.
m Fontos utasítások
A motor túlterhelés esetén magától kikapcsol. Az (el-
térő hosszúságú) hűtési idő után visszakapcsolhatja
a motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése
gyakran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűt-
len rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthaj-
tás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való
kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóve-
zetékeket, mivel használatuk a szigetelés sérülése
miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e
az elektromos csatlakozóvezetékek. Ügyeljen arra,
hogy ellenőrzéskor a vezeték ne csatlakozzon a há-
lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H 07 RN jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a ve-
zetéken fel kell tüntetni.
Váltóáramú motor
• Váltóáramú motor 230 V/ 50 Hz, hálózati feszültség
230 Volt / 50 Hz.
• 230 V-os csatlakozás esetén ajánlatos hibaáram
védőkészüléket („FI") alkalmazni. Ha hosszabbító
kábelt használ, akkor azt dugja közvetlenül a hiba-
áram védőkészülékbe.
• Svájcban történő üzemeltetés esetén a betonkeve-
rőt csak olyan csatlakozóaljzatra csatlakoztassa,
amelyet hibaáram-védőkapcsoló véd.
• A hálózati csatlakozó és a hosszabbító vezeték há-
rom- és kéteres is lehet.
• Háromeres: P + N + SL. - (1/N/PE); Kéteres: P +
N – (1/N)
• A hosszabbító vezetékek keresztmetszete lega-
lább 1,5 mm² legyen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• A csatlakozó vezeték, a dugasz és a csatlakozó al-
jzat legyen fröccsenő víztől védett.
• A hálózati csatlakozást legfeljebb 16A-es biztosí-
tékkal kell levédeni.
Az elektromos berendezések csatlakoztatását
és javítását csak villamossági szakember vé-
gezheti.
Kérdései esetén az alábbi adatokat kell megadni:
• Motor áramtípusa
• Gép típuscímkéjének adatai
A motor visszaküldése esetén mindig a teljes, a kap-
csolót is tartalmazó meghajtóegységet küldje vissza.
8. Felszereltség, csomaglista, 1. ábra
1. Állító láb, elöl
2. Motorház
3. Keret
4. Forgató kerék
5. Dob felső része
6. Csapágytartó
7. Dob alsó része
8. Útmutató
9. Keverőmű
10. Tartozékok tasakja (2. ábra, Tartalom)
11. Állító láb, hátul, keréktengellyel
12. 2 kerék
13. Recézett alátét
14. Működtető rúd
15. Hosszabbító
16. Rögzítő lap

9. Technikai adatok

MIX160
230V / 50
Motor
Hz 0,65 kW
Térfogat 160 l
Védelmi osztály IP45D
1280 x 840
Méretek
x 1300 mm
Tömeg 56 kg
Hangnyomás szint
70 dB(A)
L
pA
Bizonytalanság K 2,8 dB(A)
Hangteljesítmény
93 dB(A)
szint L
WA
Bizonytalanság K 2,8 dB(A)
Zajképződéssel kapcsolatos információk
MIX180
230V / 50Hz
0,80 kW
180 l
IP45D
1280 x 840 x
1340 mm
57,5 kg
68 dB(A)
5,2 dB(A)
93 dB(A)
5,2 dB(A)
