PEAK/MUTE-LED [41]
Wenn diese LED aufleuchtet, bedeutet dies, dass das Eingangssignal die Aussteuerungsgrenze
überschreitet (d.h. zu stark ist). Leuchtet die LED konstant, ist das Effekt-Modul deaktiviert.

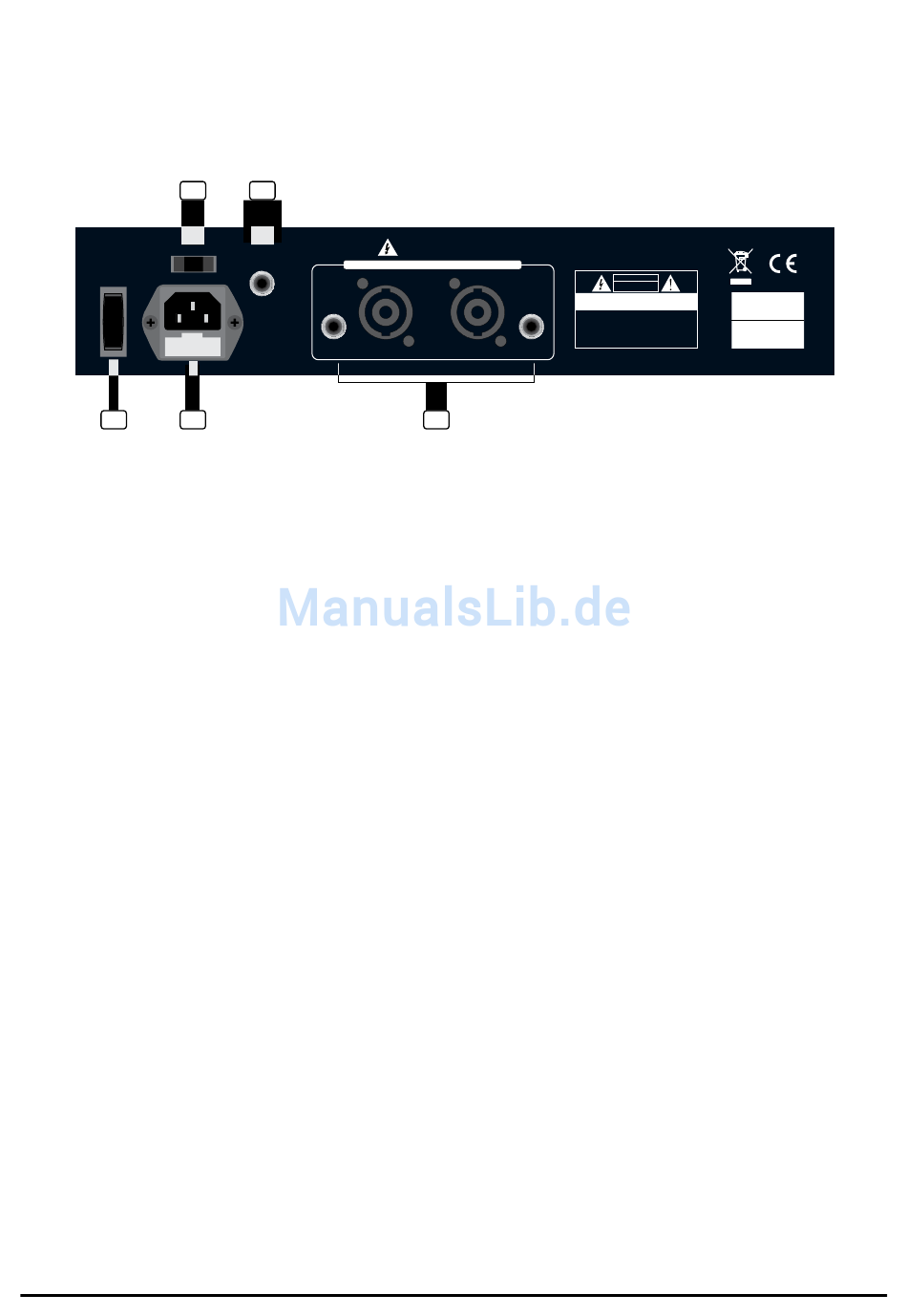

4.35 GERÄTERÜCKSEITE
43
PHANTOM
POWER
AC INPUT
ON
OFF
42
44
POWER-SCHALTER [42]
Mit diesem Schalter schalten Sie den Mixer ein (ON) oder aus (OFF).
PHANTOM-SCHALTER [43]
Mit diesem Schalter aktivieren Sie die +48-Volt-Phantomspeisung für die vier XLR-Mikrofoneingän-
ge. Achtung: Vergewissern Sie sich, dass die Phantomspeisung abgeschaltet ist, bevor Sie Mikro-
fone anschließen.
NETZBUCHSE (AC INPUT) [44]
An diese Buchse schließen Sie das Netzkabel an.
FOOT SW [45]
An diese Klinkenbuchse können Sie einen externen Fußschalter zur Aktivierung/Deaktivierung des
integrierten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste).
LAUTSPRECHER-AUSGÄNGE [46]
Hier schließen Sie die Lautsprecher an, über die das Ausgangssignal des integrierten Verstärkers
ausgegeben wird (Speakon- und 6,3-mm-Klinkenbuchsen).
LD-Systems
45
CLASS 2 WIRING
FOOT SW
400 W @ 4 OHM
STEREO MODE:
AC INPUT
210-240V 50Hz
£
EUROPE
Fuse:T6.3AL 250V
RATED POWER
CONSUMPTION: 1150W
RIGHT
250 W @ 8 OHM
WARNING: SHOCK HAZARD
AVIS: RISQUE DE CHOC ELECTRIQUE
CAUTION:
REPLACE WITH THE SAME TYPE FUSE AND RATING
DISCONNECT SUPPLY CORD BEFORE CHANGING FUSE
LEFT
46
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
- DO NOT OPEN
- NE PAS OUVRIR
MODEL
SERIAL
