Insert-Verbindungen
Für die Einbindung externer Hardware stellt der LAX12DA-Mixer eine zusätzliche Klinkenbuchse
(TRS, Send/Return) bereit, an die die entsprechenden Geräte über ein so genanntes "Y"-Kabel an-

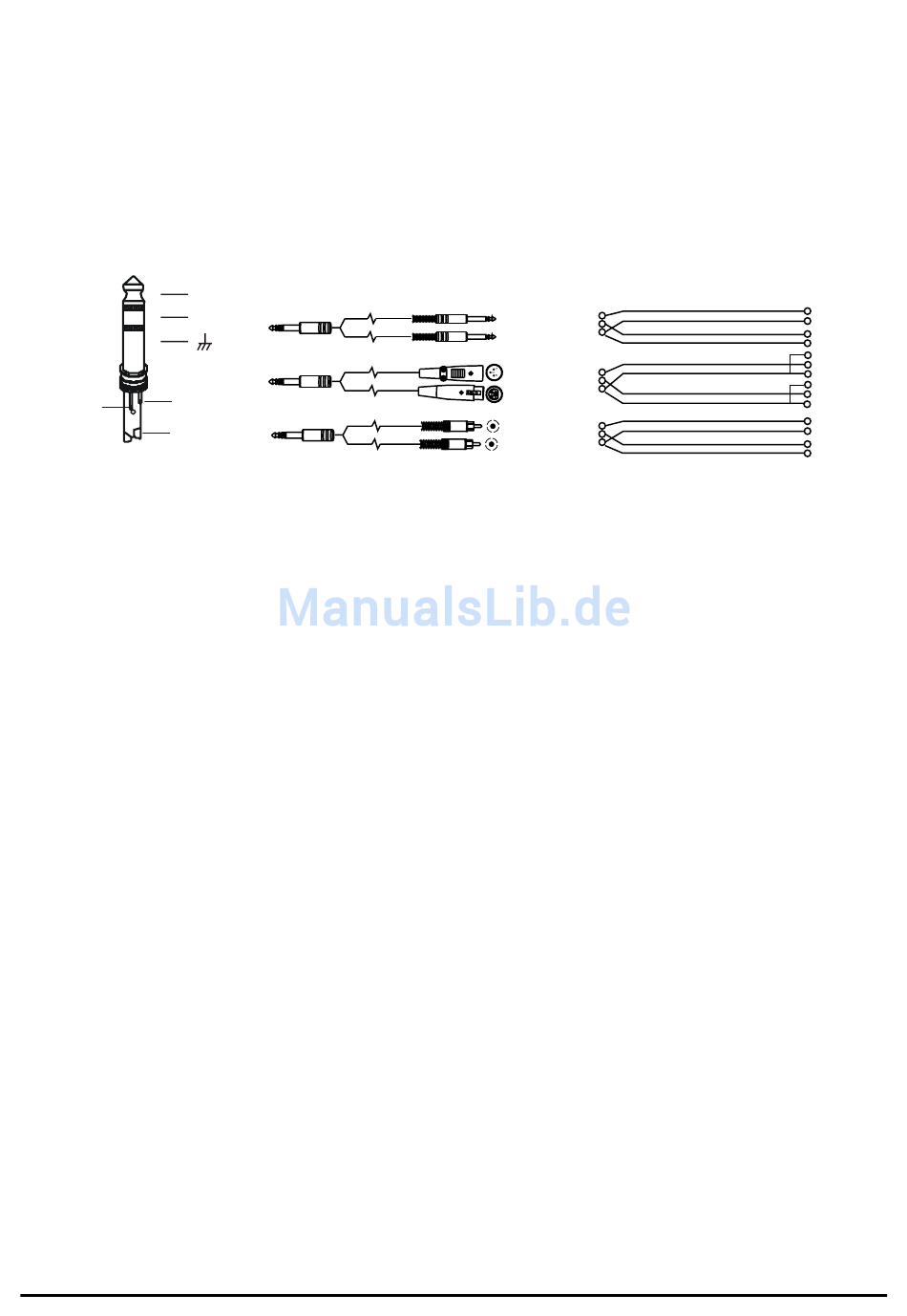

geschlossen werden. Diese Verbindungsmöglichkeit wird im Folgenden dargestellt:
6,3-mm-Stereoklinke (TRS)
Tip
Ring
Sleeve
LD-Systems
Insert-Kabel
Send
Return
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
Tip
Ring
SLEEVE TIP
Sleeve
SLEEVE RING TIP
Tip
Ring
Sleeve
Tip
Ring
Sleeve
Tip (Send)
Sleeve
Tip (Return)
Sleeve
1
2 (Send)
3
1
2 (Return)
3
Centre (Send)
Screen
Centre (Return)
Screen
