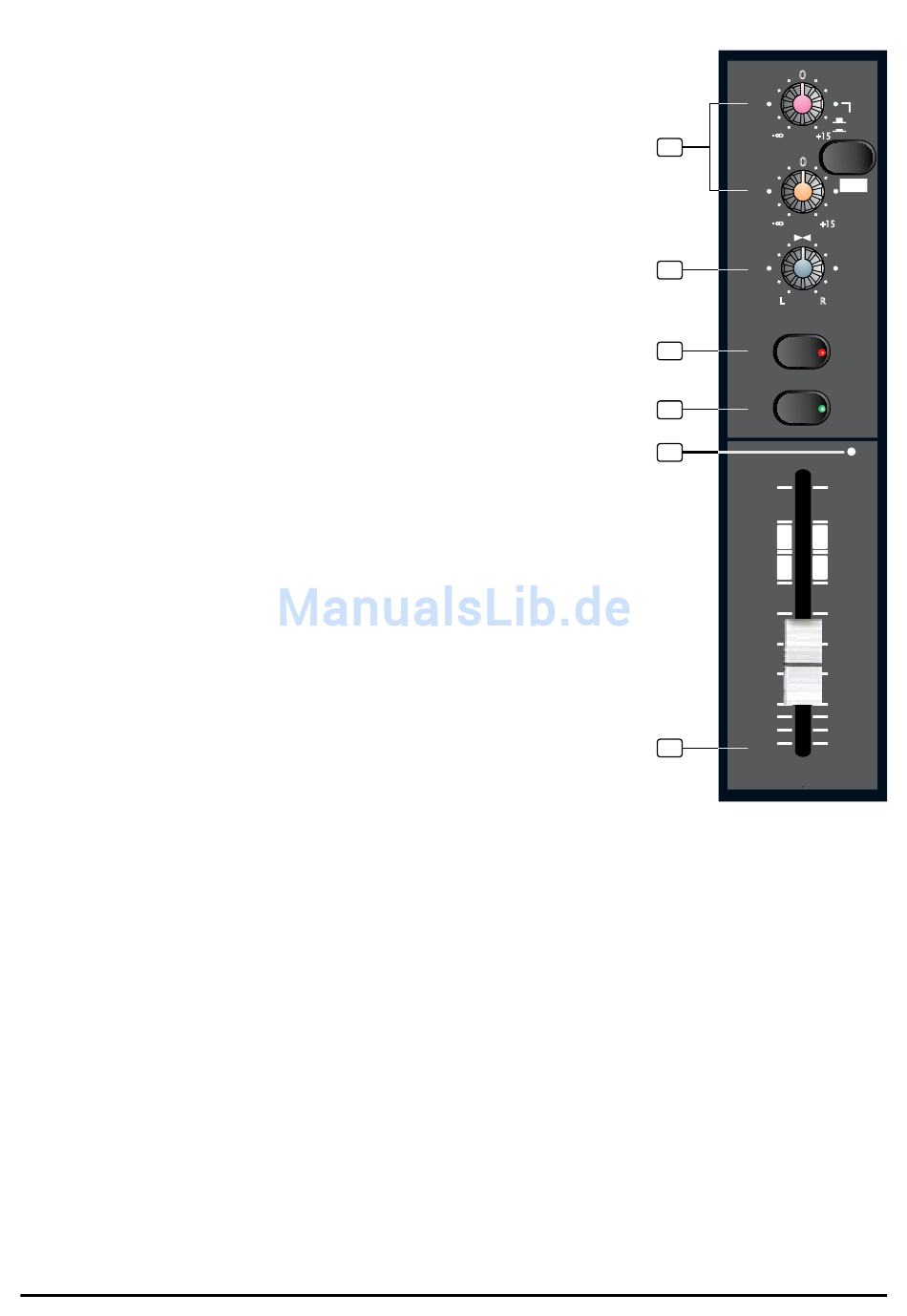

4.10 AUX SEND-REGLER [14]
Über diese beiden Regler steuern Sie die an die AUX-Wege 1 und
2 (Ausspielwege) gesendeten Signale. Das Summensignal (MAIN
MIX) bleibt unbeeinflusst. AUX 1 kann über die PRE/POST-Taste
PRE- oder POST-Fader geschaltet werden. In Position POST (Taste
nicht gedrückt) erfolgt der Signalabgriff nach dem Kanal-Fader, so
dass sich die für diesen Kanalzug eingestellte Lautstärke auch auf
das AUX 1-Signal auswirkt. In Position PRE (Taste gedrückt) erfolgt
der Signalabgriff vor dem Kanal-Fader, das AUX 1-Signal bleibt also
vom Kanal-Fader unbeeinflusst. Bei AUX 2 handelt es sich um einen
"Post-Fader"-Weg.
4.11 PAN/BAL [15]
Die Mono-Kanalzüge des LAX12DA verfügen über einen Panora-
ma-Regler (PAN), die Stereo-Kanalzüge über einen so genannten
Balance-Regler (BAL), die beide der Verteilung des Signals auf den
rechten und linken Ausgangskanal dienen.
4.12 MUTE/ALT 3-4 [16]
Sämtliche Kanalzüge des LAX12DA verfügen über eine MUTE/ALT3-
4-Taste, über die Sie das Signal des jeweiligen Kanals auf den ALT3-
4-Ausgang routen können.
4.13 SOLO [17]
Die SOLO-Taste bewirkt, dass Sie ausschließlich das Signal des Ka-
nalzugs hören, dessen Solo-Funktion aktiviert ist (Taste gedrückt),
ohne die anderen Kanäle. Besonders hilfreich ist die SOLO-Taste
beim Einpegeln (Gain-Einstellung) und als "Preview"-Option zur
Überwachung des jeweiligen Signals.
4.14 PEAK-LED [18]
Alle Kanalzüge des LAX12DA sind mit einer Peak-LED zur Überwa-
chung des jeweiligen Audiosignals ausgestattet. Wenn die Peak-LED aufleuchtet (6 dB unterhalb
der tatsächlichen Übersteuerungsgrenze), bedeutet dies, dass das Signal die maximal mögliche
Aussteuerung erreicht hat und Verzerrungen entstehen können.
4.15 KANAL-FADER [19]
Über diesen Fader steuern Sie die Gesamtlautstärke des jeweiligen Kanalzugs, d.h. den Pegel, der
an die Summenausgänge (MAIN MIX) ausgegeben wird.
4.16 STEREO AUX RETURNS [20]
Diese 6,3-mm-Klinkenbuchsen (TRS) dienen in erster Line dazu, das Audiosignal aus einem ex-
ternen Effektprozessor zurück in den Mixer (MAIN MIX) zu überführen. Darüber hinaus lassen sich
diese Buchsen als zusätzliche AUX-Eingänge nutzen.
Hinweis. Solange kein Stecker im Aux Return 2 steckt, liegt am Aux Return 2 das Signal des in-
ternen Effektprozessors an.
LD-Systems
0
1
-
+15
14
0
2
-
+15
15
L
R
16
17
18
-10
-15
-20
-30
-40
-60
19
4
Page 11
AUX
POST
PRE
DFX
POST
(PRE)
PAN
MUTE /
ALT 3-4
SOLO
PEAK
10
dB
5
0
-5
