Hardware
IF2008 ETH
4.
Hardware
4.1
Übersicht Stecker
4a
4e

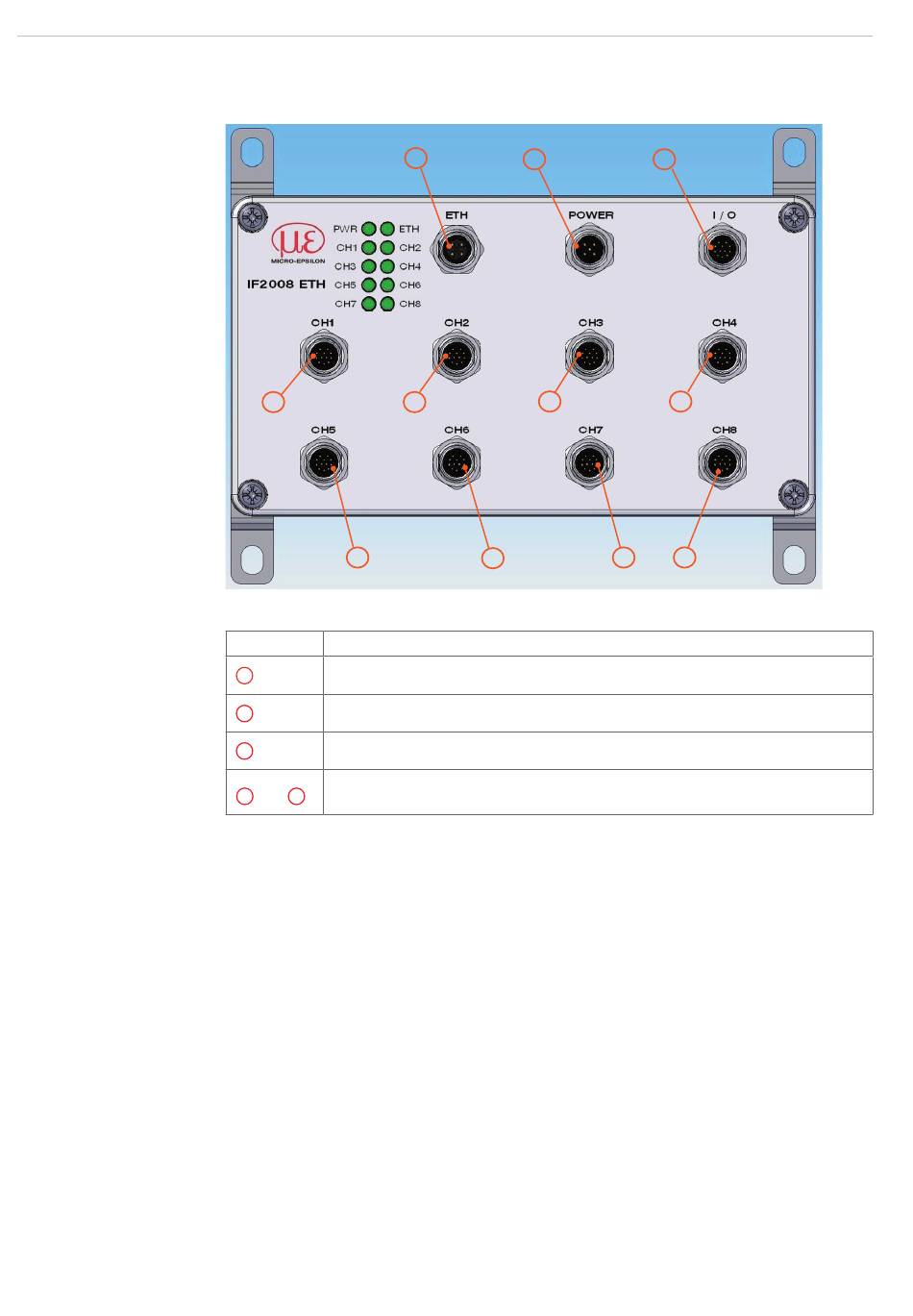

Abb. 2 Steckverbindungen IF2008 ETH Schnittstellenmodul
Stecker
Beschreibung
Flanschdose 4-polig Typ Binder 09 3732 500 04 für Ethernet-Anschluss
1
Flanschstecker 5-polig Typ Binder 09 3441 600 05 für Power-Anschluss
2
Flanschstecker 12-polig Typ Binder 09 3491 600 12 für I/O-Anschluss
3
Flanschdose 12-polig Typ Binder 09 3492 600 12 für Sensor- / Encoder-
bis
4a
4h
Anschluss
Abb. 3 Übersicht Steckverbindungen
1
2
4c
4b
4f
3
4d
4g
4h
Seite 8
